Transmisor de Temperatura 4-20 mA y 0-10 V · Vector Controls SRC-T1, SDC-T1 y SOC-T1

Descripción

Un transmisor de temperatura mide la temperatura y la entrega como una señal estándar de 0-10 V o 4-20 mA. Así, cualquier PLC, controlador de edificio, variador o registrador la lee sin configurar curvas de resistencia, y la señal llega limpia aunque el cable sea largo.

Los transmisores Vector Controls de la serie T1 traen la misma electrónica en cuatro montajes: ambiente de pared (SRC-T1), ducto (SDC-T1), exterior (SOC-T1) y campo para sonda PT1000 externa (SCC-T1-Tp2).

Referencias del transmisor de temperatura

El rango de fábrica se puede cambiar después con la pantalla integrada o con la terminal remota OPA-S.

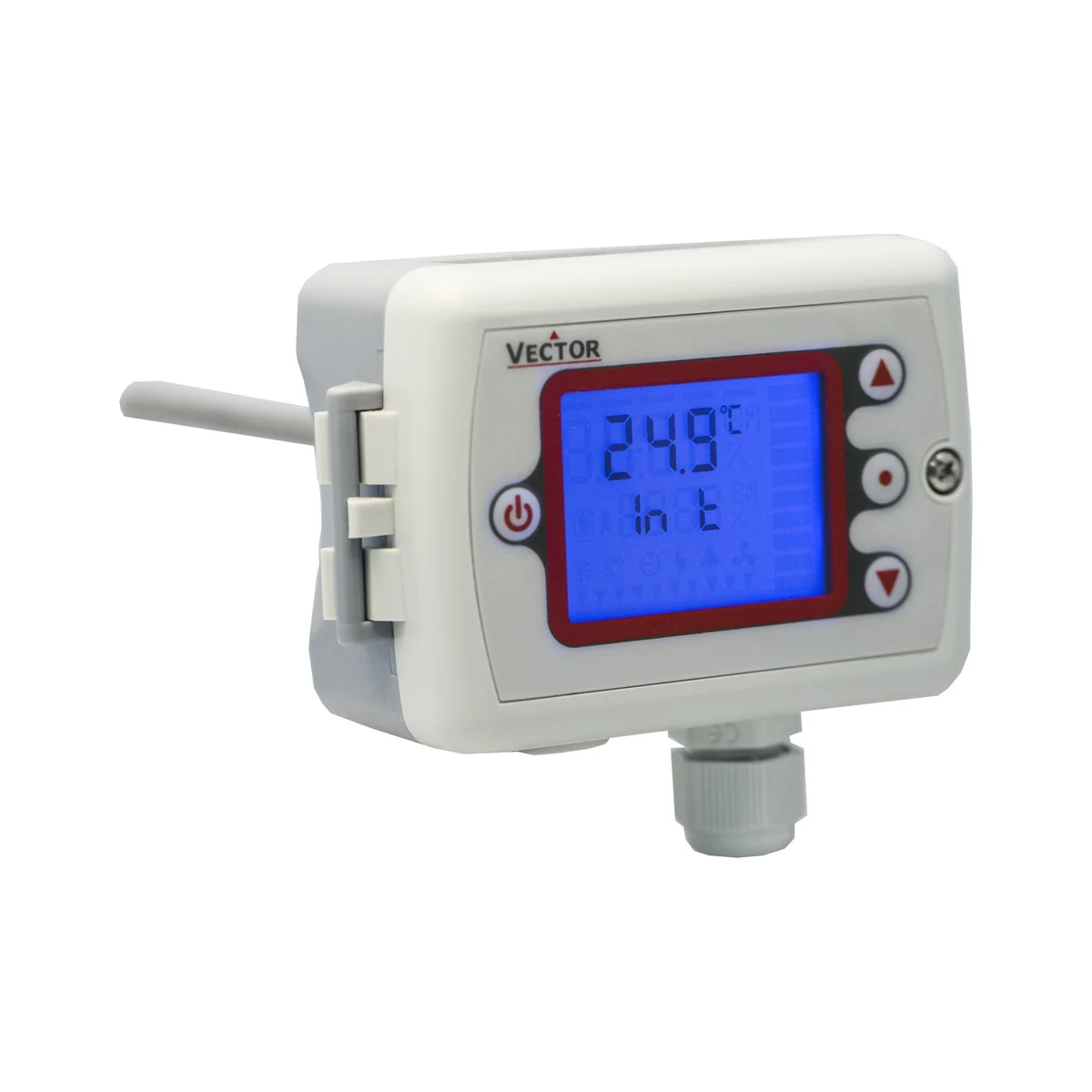

Transmisor de temperatura con pantalla integrada

Los modelos de ducto, exterior y campo también se piden con la pantalla LCD OPC-S de fábrica. Escójala en el selector «Pantalla». La pantalla muestra la temperatura en sitio y deja ajustar el rango, la salida y el promedio con sus botones, sin herramienta de programación.

Llega armado y listo para instalar, con el prensaestopas incluido. Con pantalla, el equipo trabaja de 0 a 50 °C. El modelo de pared no tiene versión con pantalla; se lee y se programa con la terminal remota OPA-S.

Transmisor de temperatura o sensor pasivo

Un sensor pasivo NTC o PT1000 es solo una resistencia: cuesta menos, pero el controlador debe tener una entrada para esa curva exacta. En cambio, el transmisor de temperatura necesita 24 V y entrega una señal activa que acepta cualquier entrada analógica. Por eso conviene cuando el PLC solo tiene entradas de 0-10 V o 4-20 mA, cuando el cable pasa de 30 m o cuando hay ruido eléctrico cerca.

Qué montaje escoger

• Ambiente de pared (SRC-T1). Caja blanca de 88 × 88 × 21 mm para oficinas, salones y habitaciones. IP30, para interiores.

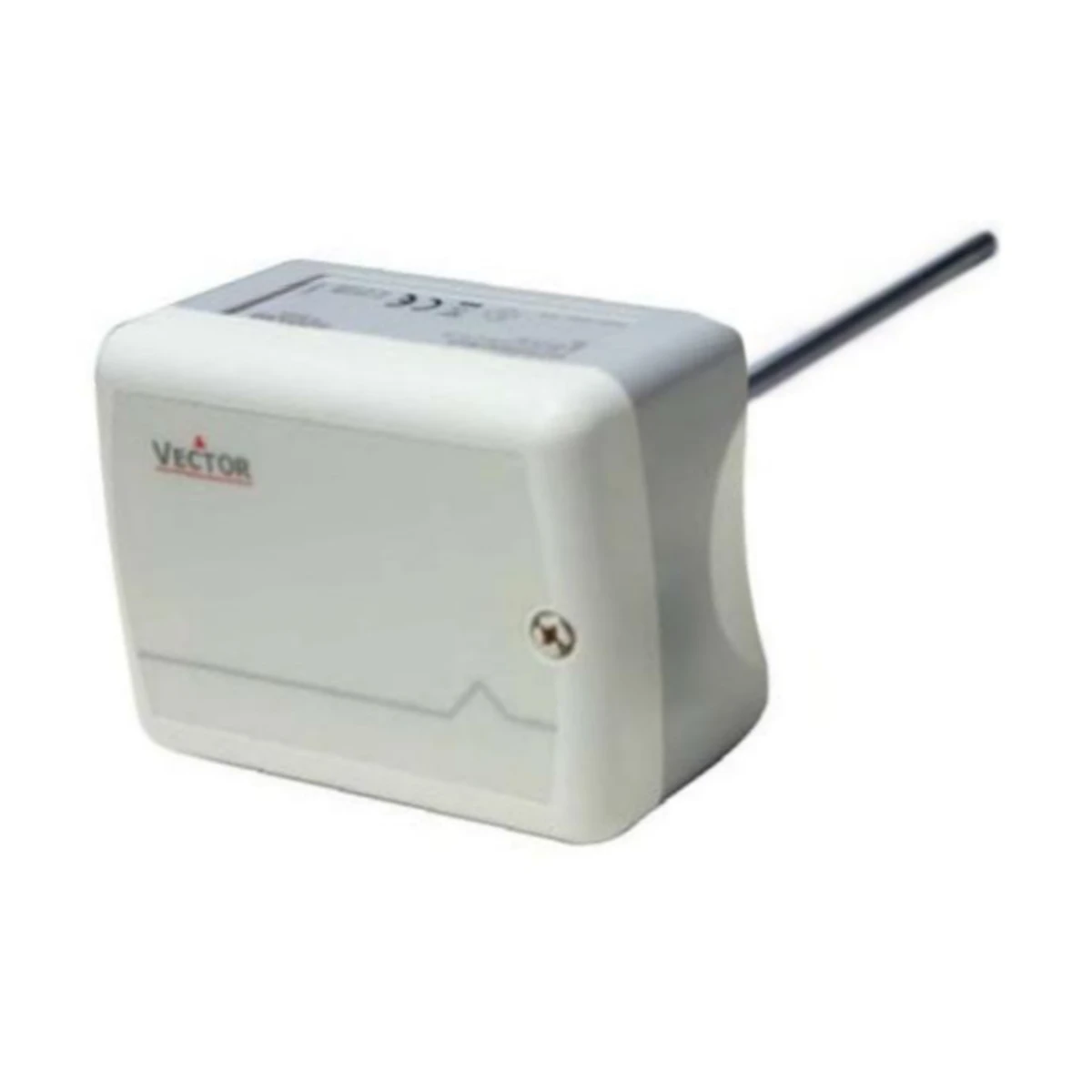

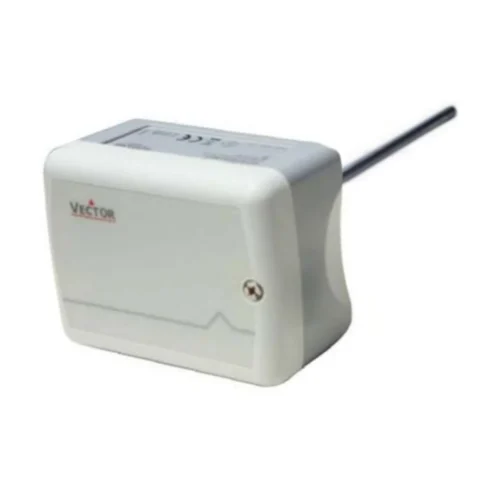

• Ducto (SDC-T1). Sonda de acero inoxidable de 6 mm. Escoja el largo para que la punta quede cerca del centro del ducto: 8 cm en ductos pequeños, 16 cm en los medianos y 24 cm en manejadoras y ductos grandes. IP65.

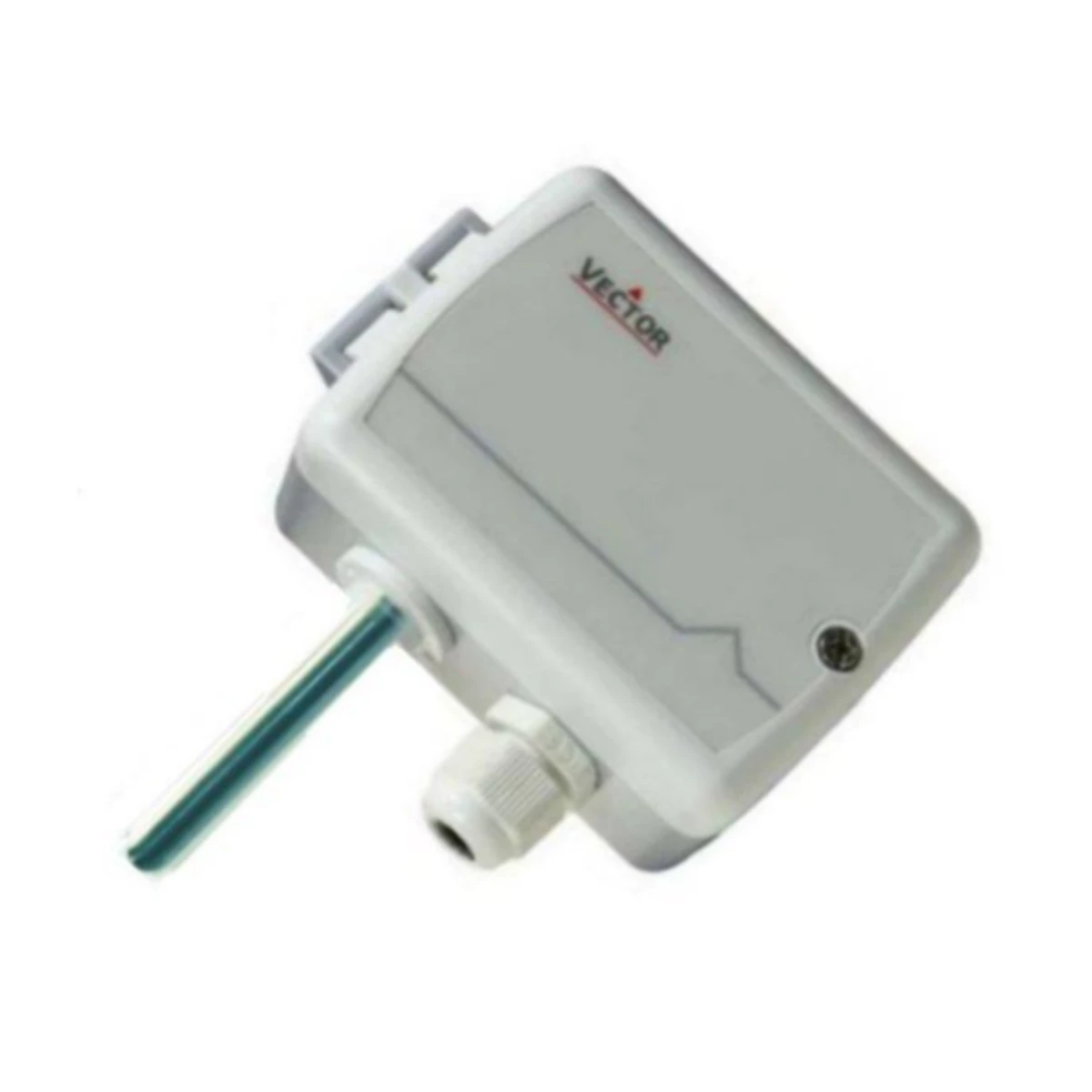

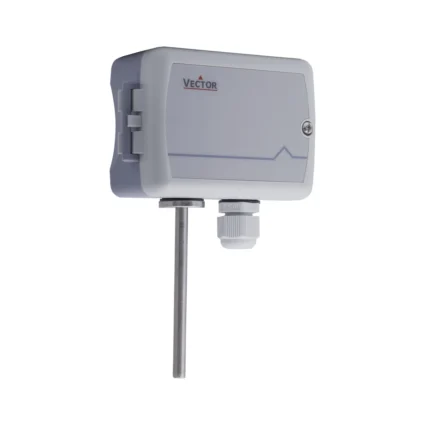

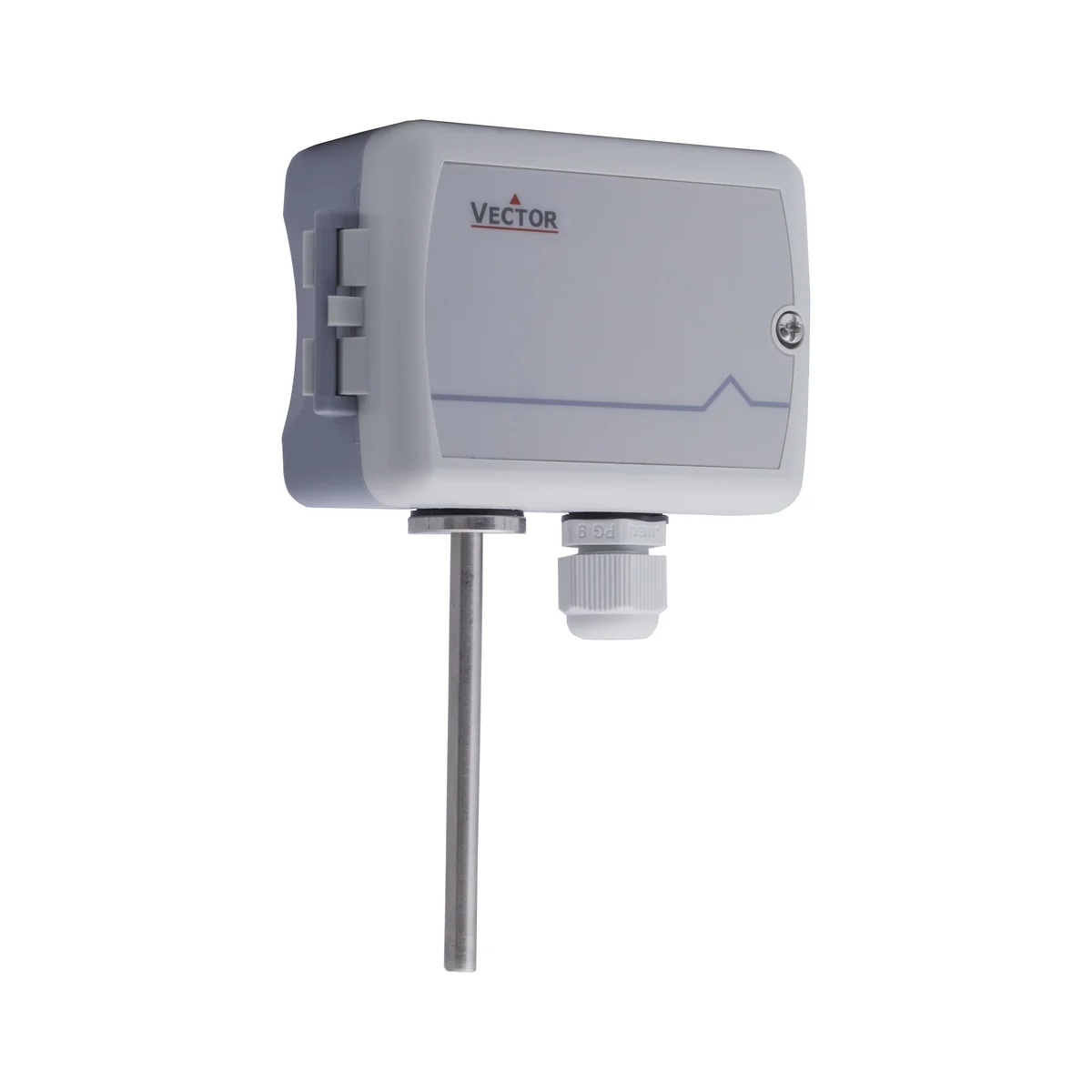

• Exterior (SOC-T1). Caja IP65 con la sonda hacia abajo, para compensación por clima y free cooling.

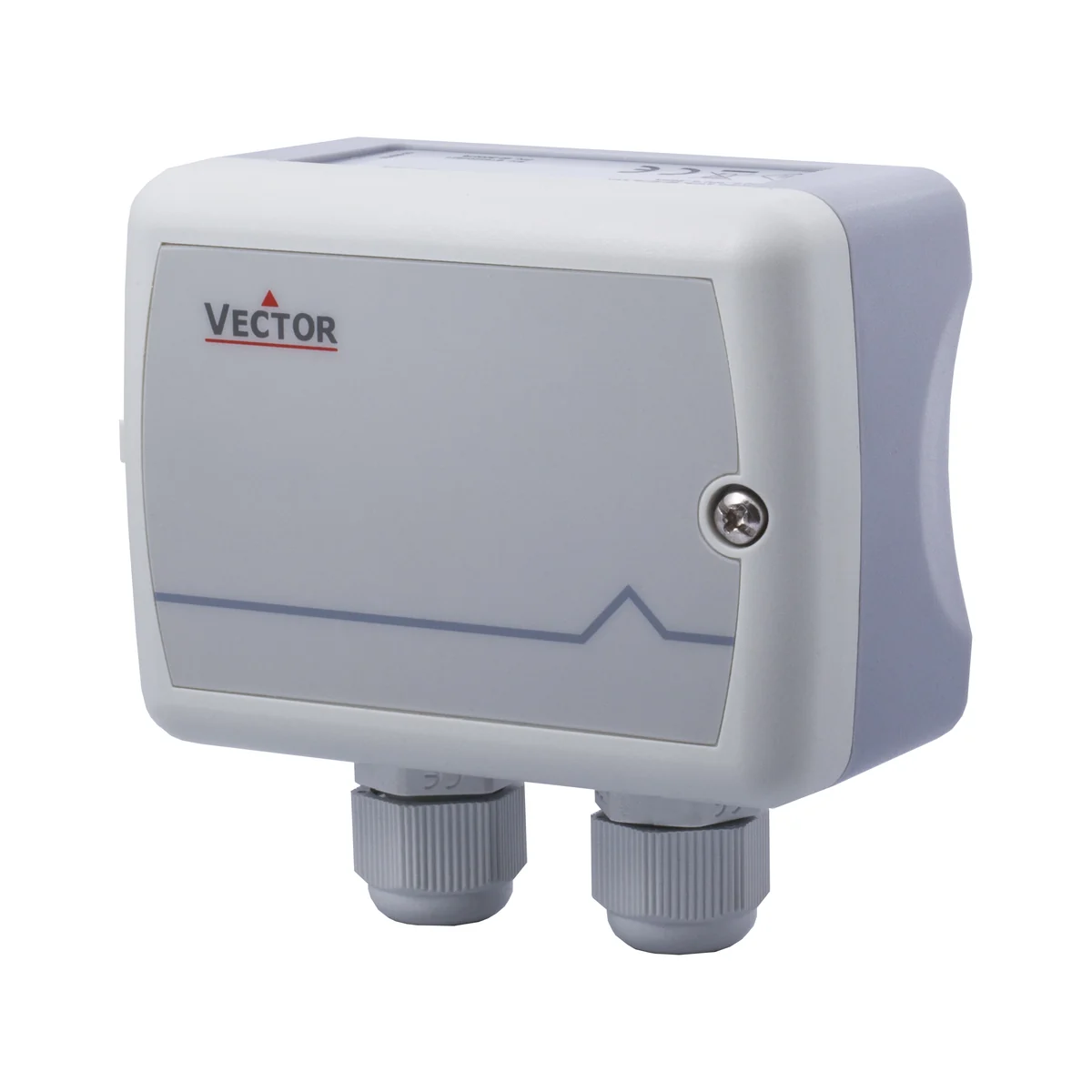

• Para sonda PT1000 externa (SCC-T1-Tp2). Convierte una PT1000 a 4-20 mA o 0-10 V en un rango de −40 a 400 °C. El rango se escoge entre 8 opciones con un selector DIP. La versión con Modbus agrega comunicación RS-485. La sonda PT1000 no viene incluida.

Qué rango escoger

La salida tiene 1.024 pasos (10 bits), repartidos en todo el rango. Por eso, entre más angosto el rango, más fina la lectura: con 0 a 50 °C cada paso vale unos 0,05 K; con −40 a 60 °C, unos 0,1 K.

• 0 a 50 °C: ambiente interior, suministro y retorno de aire acondicionado.
• −35 a 35 °C: cuartos fríos y climas con heladas.
• −40 a 60 °C: el rango de fábrica; sirve para casi todo, incluido el aire exterior.

Salida de 0-10 V o 4-20 mA

La señal se escoge con puentes dentro de la caja: 0-10 V, 2-10 V, 0-20 mA o 4-20 mA. Use 4-20 mA en recorridos largos o con ruido: la corriente no se pierde en el cable y, si el cable se corta, el controlador lee 0 mA y detecta la falla. La salida de voltaje necesita una carga de al menos 1 kΩ, y la de corriente, máximo 250 Ω (500 Ω en el SCC-T1).

Especificaciones del transmisor de temperatura

• Alimentación: 24 VAC o 24 VDC ±10 %, máximo 2 VA. El SCC-T1 acepta de 15 a 34 VDC.
• Precisión: ±0,2 K entre 0 y 50 °C; ±0,5 K por fuera de ese tramo.
• Promedio: muestrea una vez por segundo y promedia 10 muestras; el promedio es ajustable.
• Funciones: memoria de mínimo y máximo, LED de estado y salida programable.
• Caja: PC+ABS autoextinguible UL94 V-0; sonda de acero inoxidable.
• Bornes: cable de 0,34 a 2,5 mm².

Para qué se usa

• Temperatura de suministro y retorno en manejadoras y unidades paquete.
• Temperatura exterior para el controlador de free cooling TLC3-ECO o para compensación por clima.
• Señal a un controlador programable TCX2 o a un PLC con entradas analógicas.
• Registro de mínimos y máximos en cuartos de equipos, bodegas y cuartos fríos.

Pantallas y accesorios

Si el transmisor ya está instalado sin pantalla, se le puede poner después: vea la pantalla para transmisor OPC-S, OPA-S y OPU-S. Los prensaestopas, bridas de ducto y cables están en accesorios para transmisores Vector.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Manual SRC-T1, ambiente (PDF, en inglés)
• Manual SDC-T1, ducto (PDF, en inglés)
• Manual SOC-T1, exterior (PDF, en inglés)
• Manual SCC-T1-Tp2, para PT1000 (PDF, en inglés)

Preguntas frecuentes

¿Trae pantalla?

Sí, si la escoge en el selector «Pantalla»: los modelos de ducto, exterior y campo vienen con la pantalla integrada OPC-S. El de pared no la tiene; se lee con la terminal remota OPA-S.

¿Necesita fuente de alimentación?

Sí, de 24 V AC o DC. Normalmente se toma del mismo transformador del tablero de control.

¿Puedo cambiar de 0-10 V a 4-20 mA en obra?

Sí. Se cambia con los puentes internos, sin herramientas especiales.

¿Sirve para medir agua en tubería?

Para eso conviene el SCC-T1-Tp2 con una sonda PT1000 dentro de un termopozo de acero inoxidable.
