Pantalla para Transmisor de Temperatura y Humedad · Vector Controls OPC-S, OPA-S y OPU-S

Descripción

La pantalla para transmisor Vector muestra la lectura real de temperatura, humedad o CO2 en el sitio, sin multímetro. También sirve para programar el transmisor: rango de la salida, compensaciones, unidades y memoria de mínimo y máximo.

Los transmisores Vector de las series SRC, SDC y SOC se venden con tapa ciega o con pantalla de fábrica (referencias -OP). Con cualquiera de estas tres pantallas, un equipo de tapa ciega se puede ver y ajustar en obra, y una sola pantalla portátil sirve para configurar muchos equipos.

Referencias de la pantalla para transmisor

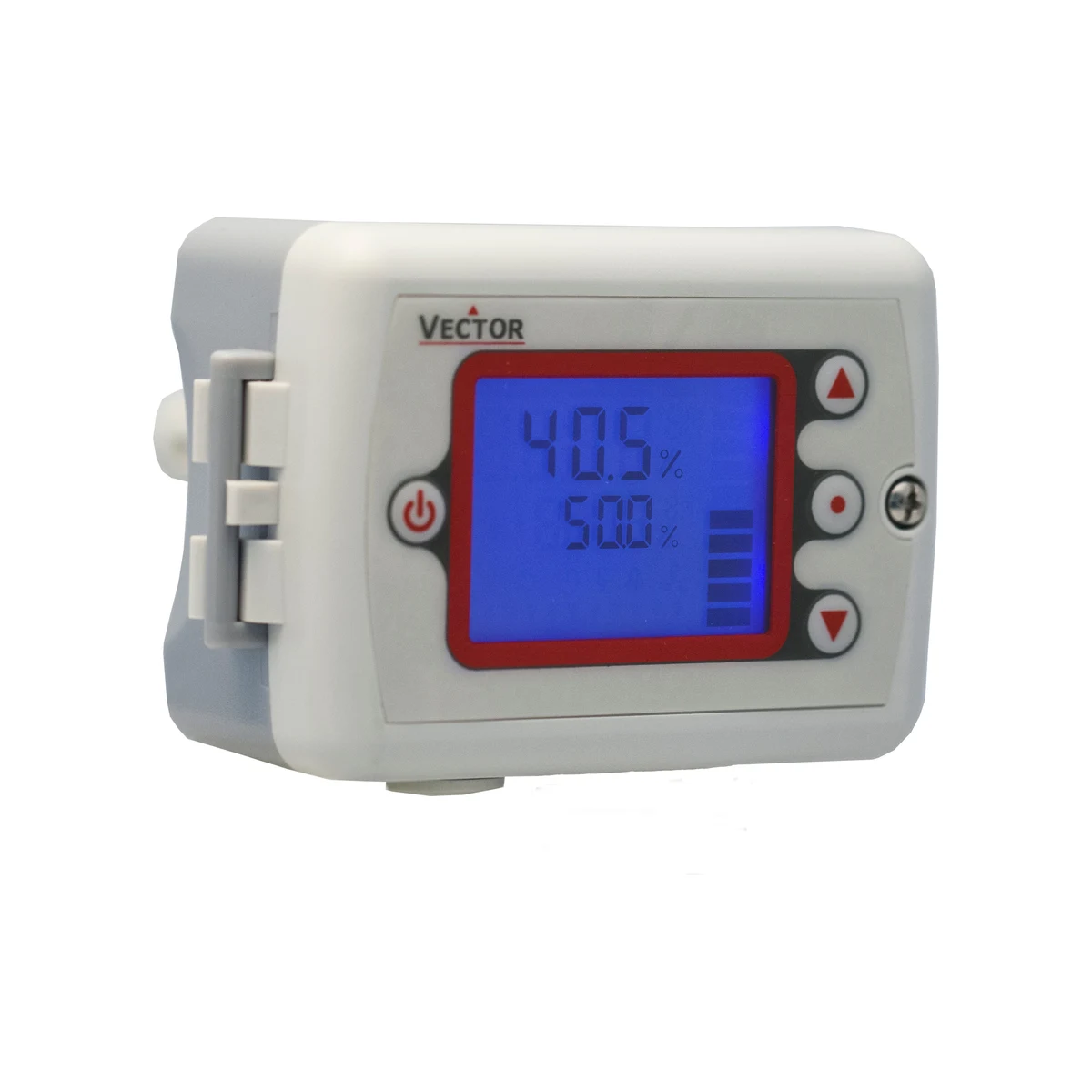

OPC-S: pantalla integrada

Reemplaza la tapa de los transmisores de ducto SDC y de exterior SOC. Se suelta el tornillo de la tapa, se saca, se pone la OPC-S y se conecta su cable plano. En los SOC, el empaque de la tapa sigue sellando la caja.

Es la misma pantalla de las referencias terminadas en -OP. Si el transmisor ya está instalado, la OPC-S se pide aparte y se monta en sitio. Funciona con SDC-T1, SDC-H1, SDC-H1T1, SDC-H1T, SOC-T1, SOC-H1, SOC-H1T1 y SOC-H1T.

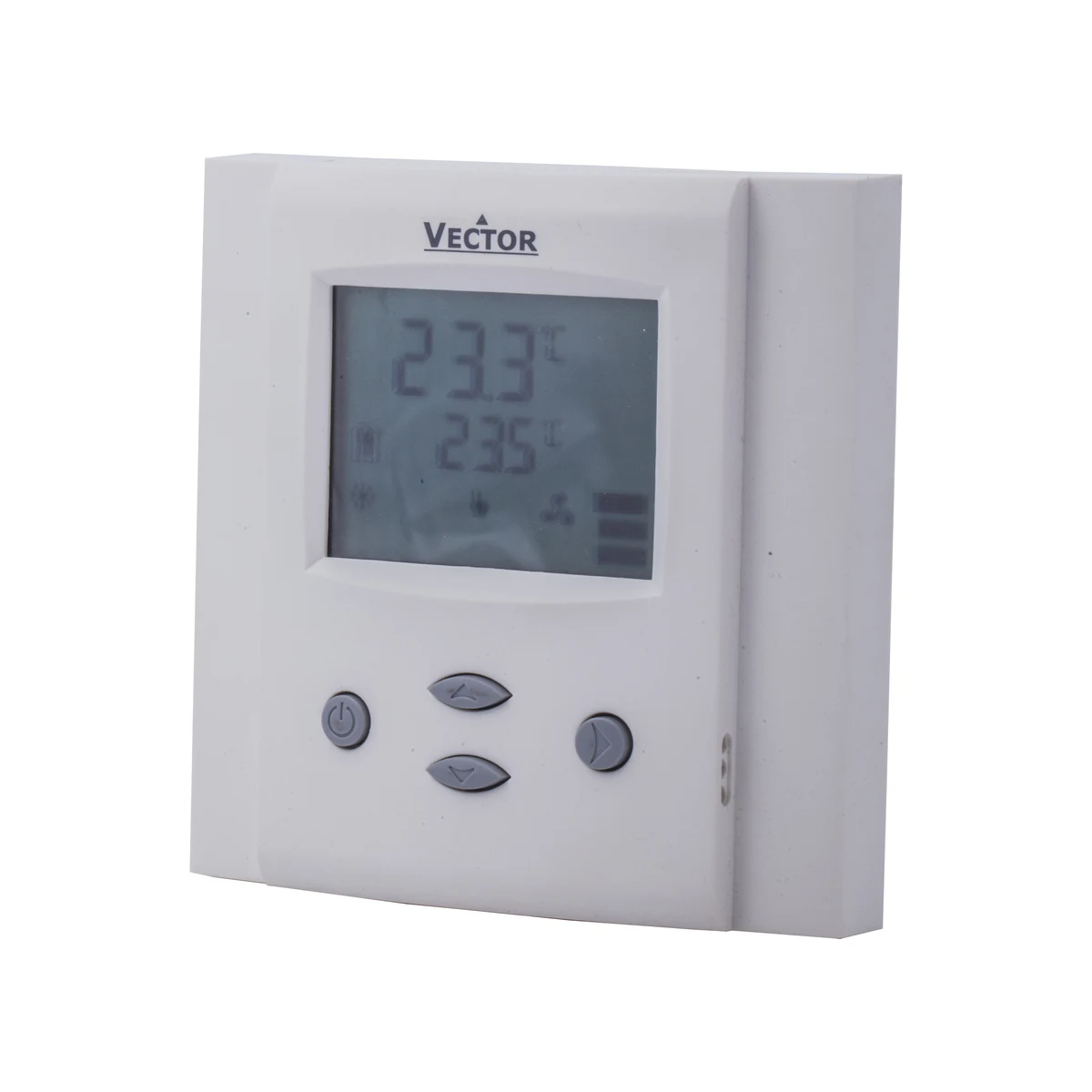

OPA-S: pantalla remota de pared

Se instala en la pared, lejos del transmisor, por ejemplo en el cuarto de máquinas o en la oficina de mantenimiento. Se conecta con cuatro hilos de 0,5 a 2,5 mm² a máximo 20 m; los cables AEC-SE1 de 3, 5 y 10 m vienen listos con el conector. Funciona con transmisores SRC, SDC y SOC de temperatura y humedad, SDC-C1 de CO2, SDC-P de presión y los módulos AER.

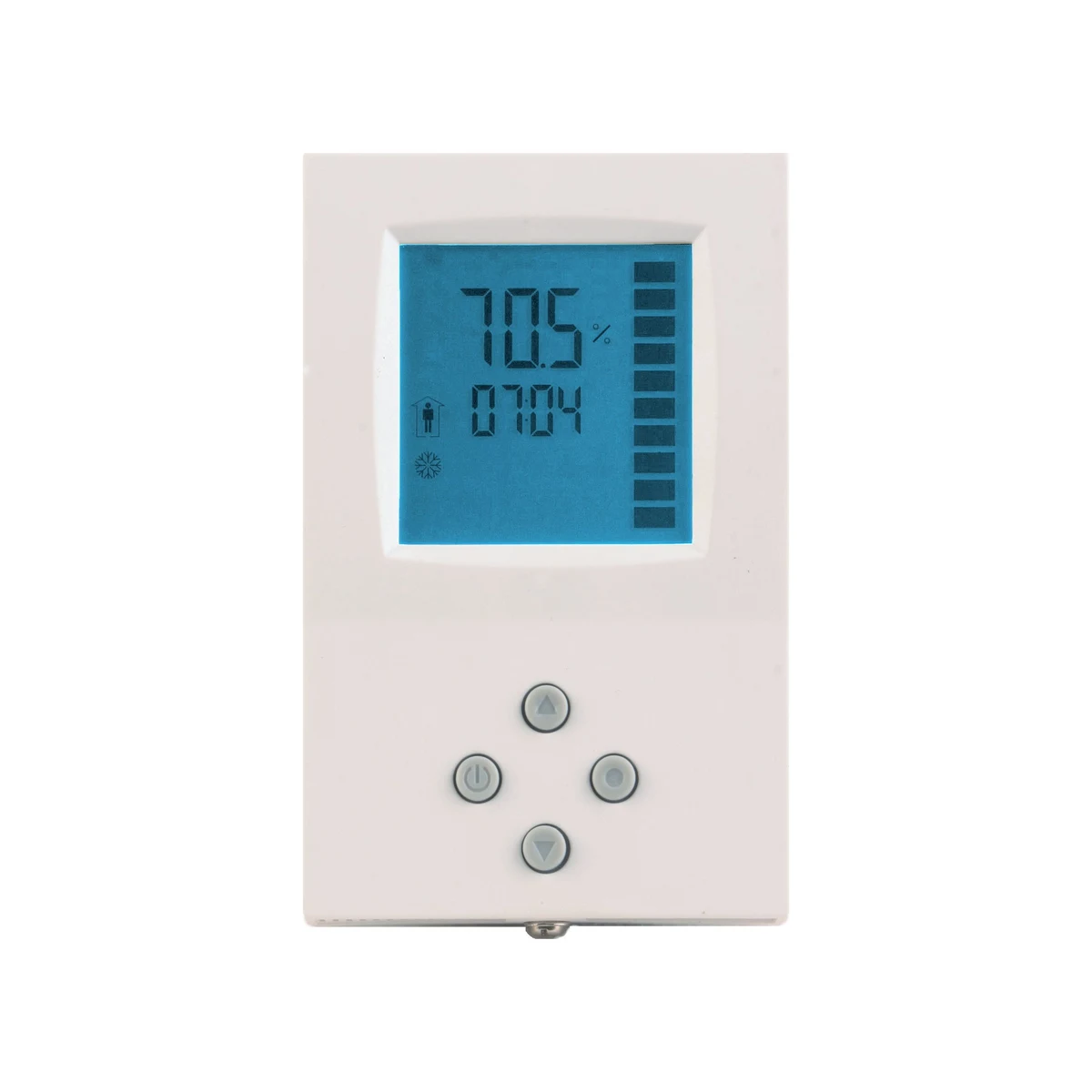

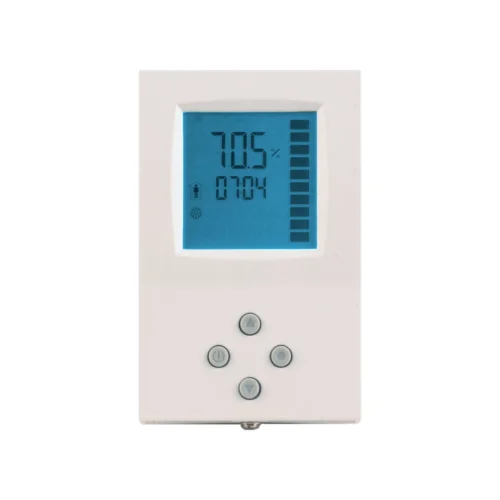

OPU-S: terminal de pared o portátil

Sirve fija en la pared o en la mano del técnico para configurar transmisores uno tras otro. Con cable blindado de par trenzado llega a más de 50 m. Además de la lectura, muestra en una barra vertical la salida de voltaje o de corriente en pasos de 10 %. Funciona con transmisores SRC, SDC, SOC y SDC-C1.

Especificaciones

• Alimentación: 5 VDC desde el transmisor, máximo 1 VA. No necesita fuente aparte.
• Pantalla: LCD de 4 dígitos, resolución 0,1 por debajo de 1.000.
• Funciones: lectura real, mínimo y máximo con borrado, y parámetros protegidos con clave.
• Trabaja de: 0 a 50 °C, humedad menor a 95 % sin condensación.
• Protección: IP30, clase III; carcasa de policarbonato o ABS autoextinguible UL94 V-0.
• Tamaño: OPC-S 91 × 68 × 15 mm; OPA-S 88 × 88 × 21 mm.

Transmisores compatibles

• Transmisor de temperatura SRC-T1, SDC-T1 y SOC-T1.
• Sensor de humedad y temperatura SRC, SDC y SOC-H1T1.
• Sensor de CO2 SDC-C1 y SRC-C1 (con OPA-S u OPU-S).

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Manual OPC-S, pantalla integrada (PDF, en inglés)
• Instalación OPC-S (PDF, en inglés)
• Manual OPA-S, pantalla remota (PDF, en inglés)
• Instalación OPA-S (PDF, en inglés)
• Manual e instalación OPU-S, terminal de operación (PDF, en inglés)

Preguntas frecuentes

¿Puedo ponerle pantalla a un transmisor que ya tengo instalado?

Sí. La OPC-S cambia la tapa del SDC o SOC en sitio, sin desconectar el cableado de señal. Para los de pared SRC se usa la OPA-S o la OPU-S.

¿Qué clave pide para programar?

Se oprimen arriba y abajo tres segundos y se marca la clave de configuración que indica el manual. Los parámetros cambian según el transmisor; están en su ficha técnica.

¿Una sola pantalla sirve para varios transmisores?

Sí. La OPU-S portátil se conecta a un transmisor, se programa y se pasa al siguiente. El transmisor guarda la configuración sin pantalla.
