Termopozo de Acero Inoxidable para Sensor de Temperatura · Vector Controls AMI-S

Descripción

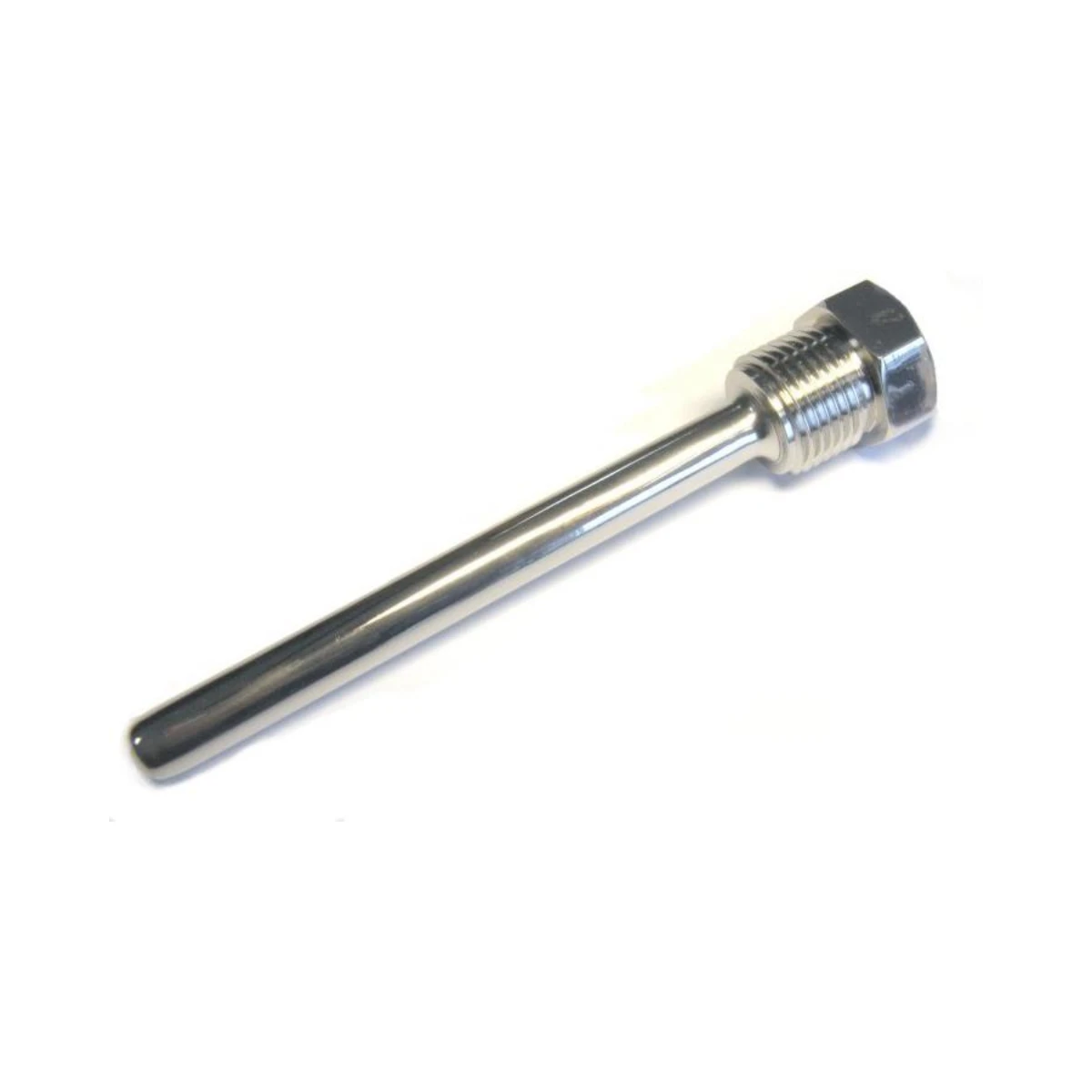

Un termopozo es un tubo cerrado de acero inoxidable que se rosca en la tubería. La sonda de temperatura entra por dentro, de modo que nunca toca el agua.

Por eso cambiar un sensor dañado toma un minuto: se suelta el tornillo, se saca la sonda y se pone la nueva. No hay que cerrar válvulas, vaciar la línea ni parar el chiller.

Referencias del termopozo AMI-S

Qué largo escoger

La punta del termopozo debe quedar más o menos en el centro de la tubería, donde el agua circula mejor. Como regla práctica:

• 5 y 7,5 cm: tuberías de 1″ a 3″.
• 10 y 15 cm: tuberías de 4″ a 8″.
• 20 a 40 cm: tuberías grandes, cabezales y tanques.

Además, la sonda debe llegar hasta el fondo del termopozo. Por ejemplo, una sonda de 12 cm sirve en termopozos de 5 a 10 cm, y una de 20 cm en los de 15 y 20 cm.

NPT o BSP

Depende de la rosca del acople que tenga la tubería. NPT es la rosca cónica americana, la de los equipos y accesorios de origen norteamericano; en cambio, BSP es la británica, habitual en equipos europeos y asiáticos.

Con qué sensores funciona

Con las sondas de 6 mm de diámetro de Vector Controls: la sonda de temperatura SD-T y SDB-T y los transmisores SDC-T1. La sonda queda sujeta con el tornillo del termopozo.

Especificaciones

• Material: acero inoxidable 304, apto para líquidos corrosivos y no corrosivos.
• Presión nominal: 25 bar (360 psi).
• Temperatura del fluido: −60 a 400 °C.
• Diámetro interior: 6,6 mm.
• Llave: 22 mm.
• Fijación de la sonda: tornillo prisionero.

Documentación

La ficha técnica con las medidas está en la página oficial del AMI-S en Vector Controls (en inglés). Si la necesita en español o con el plano de su proyecto, escríbanos.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Ficha técnica termopozo AMI-S y sonda SDB-T (PDF, en inglés)

Preguntas frecuentes

¿Hay que poner algo entre la sonda y el termopozo?

Sí, pasta térmica. Así, el calor pasa del agua a la sonda sin retraso y la lectura es más rápida.

¿Se instala en caliente?

El termopozo se rosca una sola vez, con la línea vacía. Después, la sonda se cambia con el sistema en operación.

¿Sirve para vapor?

Soporta hasta 400 °C y 25 bar. Sin embargo, la sonda que va adentro debe aguantar la temperatura: para más de 80 °C pida la sonda con cable de alta temperatura.
