Fabricación y Ensamble

Fabricación nacional · Bogotá D.C.

Tableros eléctricos de baja tensión, diseñados y fabricados en Colombia

Conjuntos de maniobra y control certificados RETIE, construidos bajo norma IEC 61439-1. Fabricamos también cajas VAV. El resto del portafolio es equipo importado de las marcas que representamos directamente.

Desde
1990
ingeniería eléctrica industrial
Referencias
9
certificadas bajo RETIE
Rango
1200 A
hasta 35 kA de cortocircuito
Envolvente
IP66
IK10 · interior o intemperie
Lo fabricamos
  • Tableros eléctricos de baja tensión
  • Tableros de automatización y control
  • Cajas VAV circulares

Planta propia en Bogotá. Respondemos por el cálculo, el ensamble y la certificación.

Lo importamos
  • PLC, HMI y controladores BMS
  • Variadores de frecuencia
  • Instrumentación, válvulas y sensores

Importadores directos de más de 15 marcas, sin intermediarios. Van montadas dentro del mismo tablero que fabricamos.

Alcance del certificado

Nueve líneas de fabricación

Todas amparadas por el mismo Certificado de Conformidad RETIE. No vendemos tableros de catálogo: cada conjunto se calcula y se construye para la carga, el nivel de cortocircuito y el ambiente de un proyecto concreto.

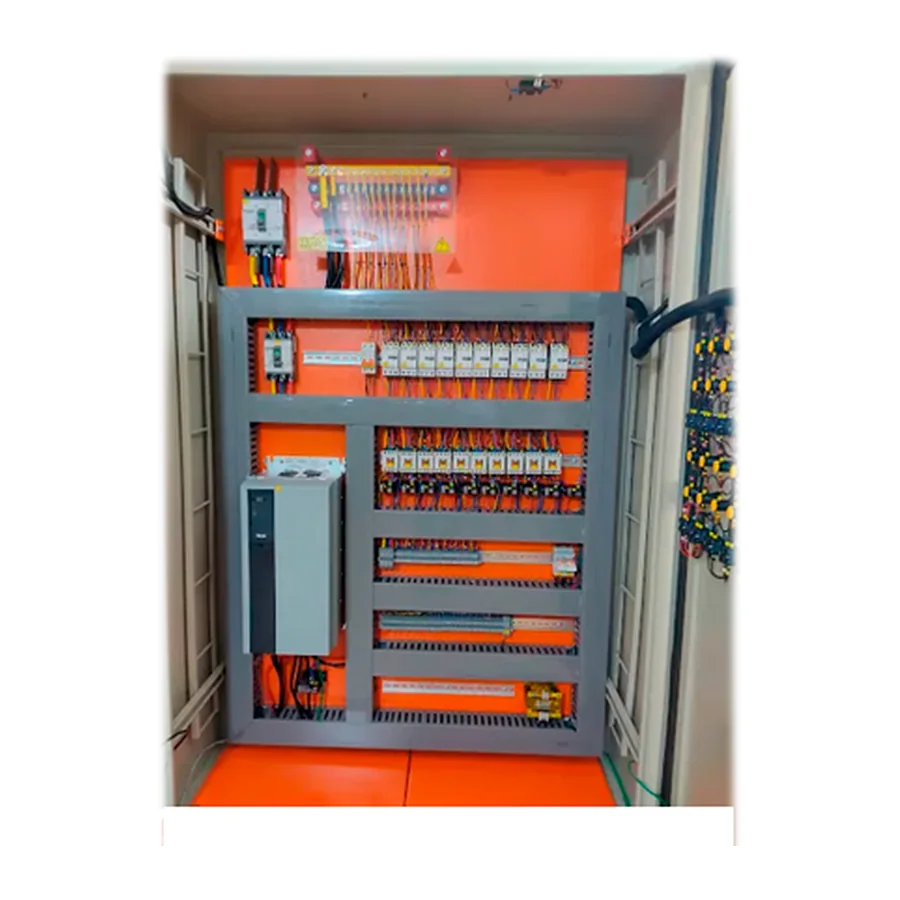

  • Interior de un tablero eléctrico de potencia y control en baja tensión fabricado por SOLINTECK, con interruptores de caja moldeada, borneras y cableado sobre placa de montaje Potencia y Control Acometida general, maniobra y lógica de control en un mismo envolvente

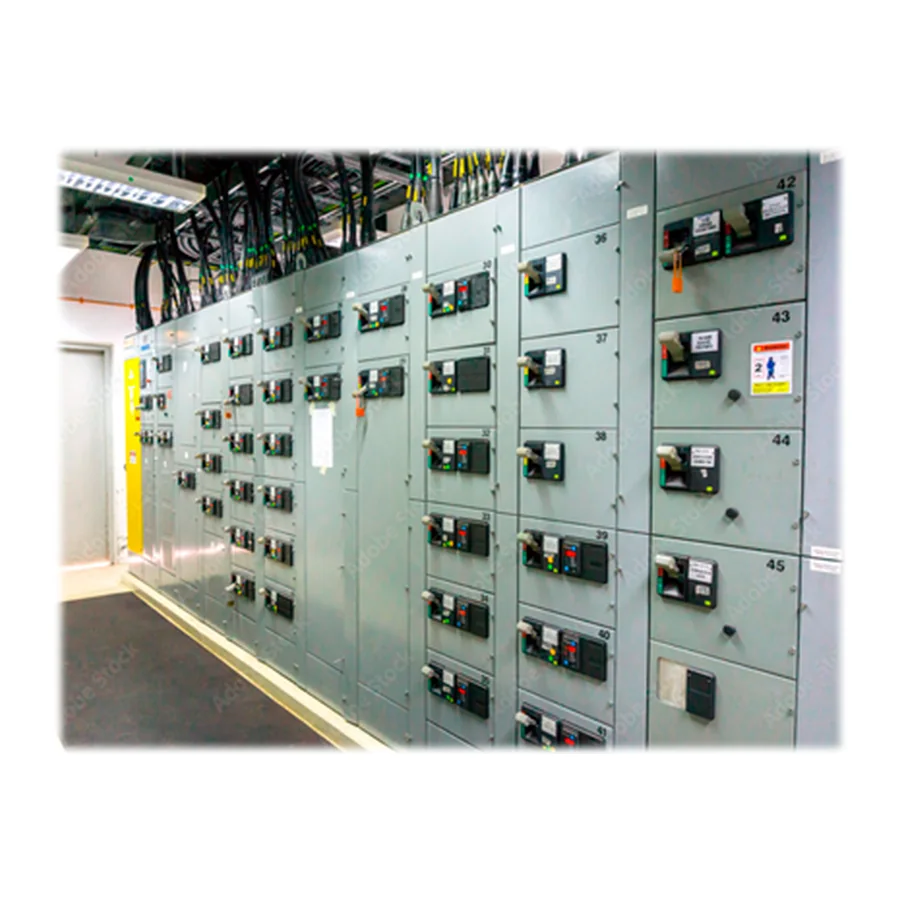

  • Centro de control de motores en baja tensión fabricado por SOLINTECK, con unidades funcionales en gaveta independiente y frente muerto metálico Centros de Control de Motores Arranque y protección centralizada, con frente muerto por gaveta

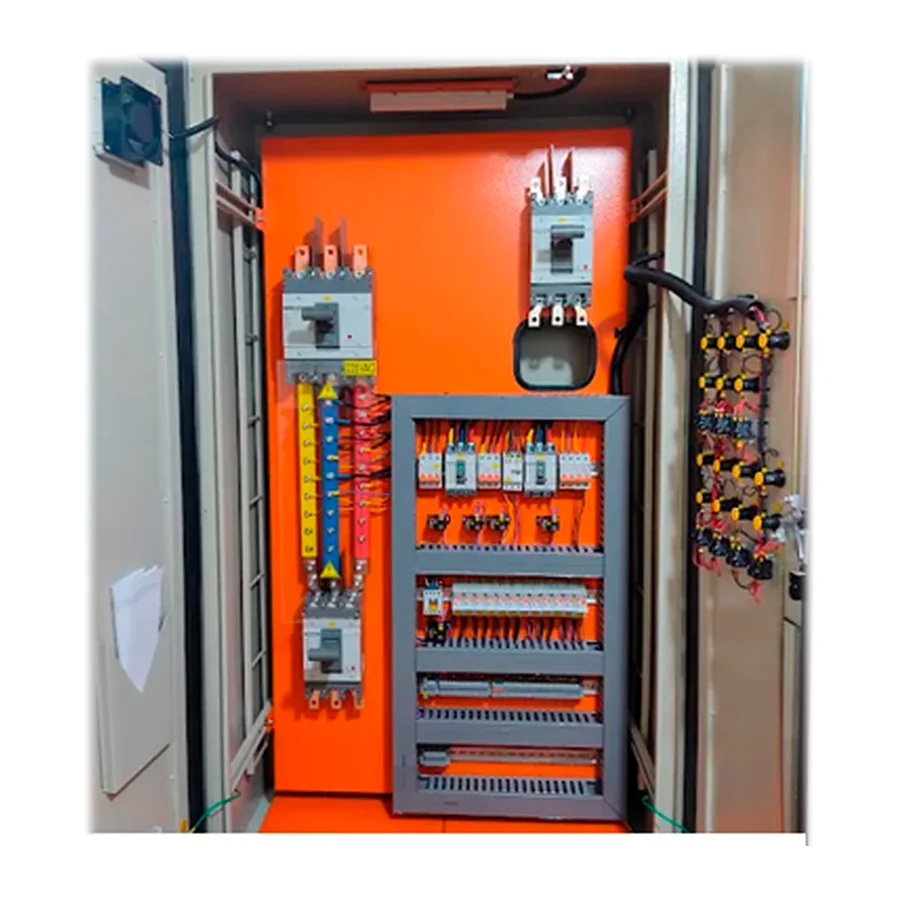

  • Interior de un tablero eléctrico de distribución en baja tensión fabricado por SOLINTECK, con barraje principal, protecciones derivadas y borneras Distribución Barraje principal continuo con derivaciones calculadas por circuito

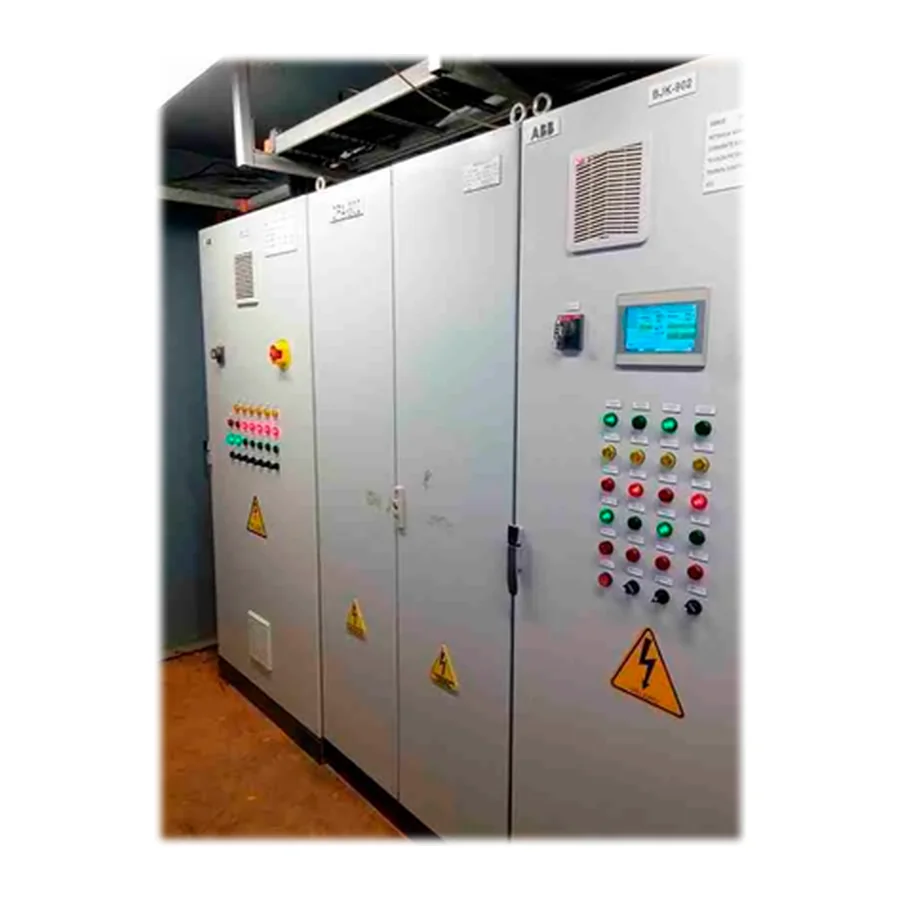

  • Tablero de automatización y control en baja tensión fabricado por SOLINTECK, con pantalla HMI, pilotos de estado y selectores de mando en la puerta Automatización y Control PLC, HMI, controladores BMS, instrumentación y redes industriales

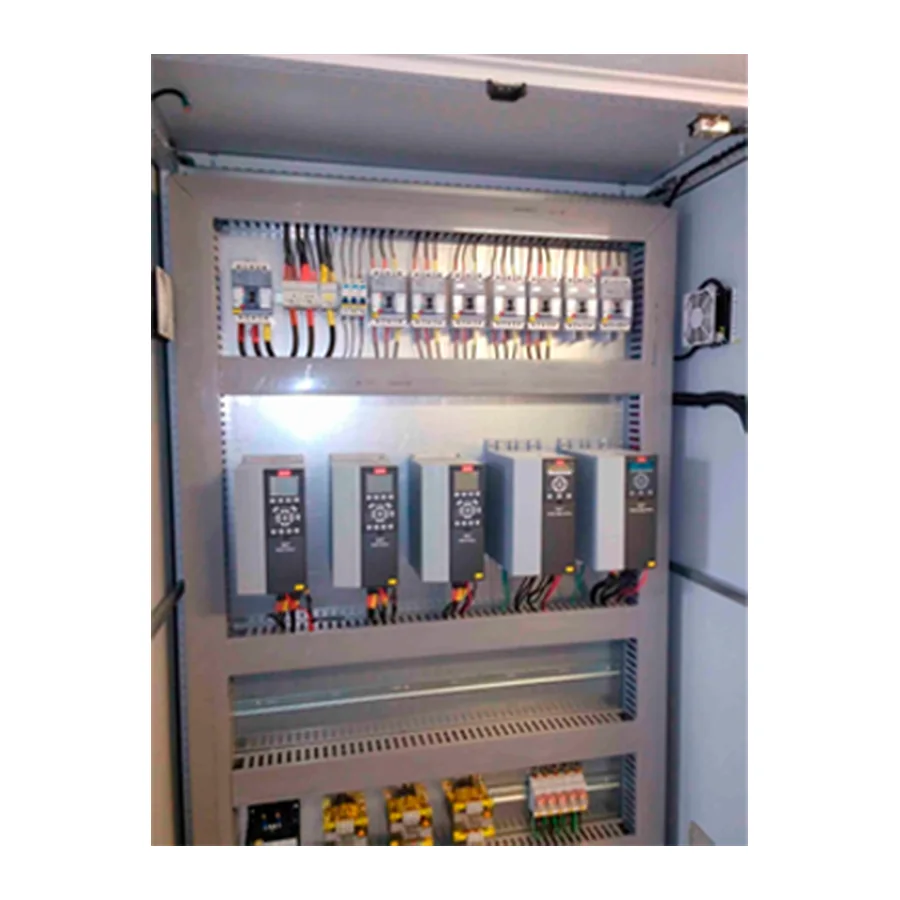

  • Interior de un tablero para variadores de velocidad en baja tensión fabricado por SOLINTECK, con varios variadores montados y cableado de potencia separado del de control Variadores de Velocidad Disipación térmica calculada y cableado apantallado por diseño

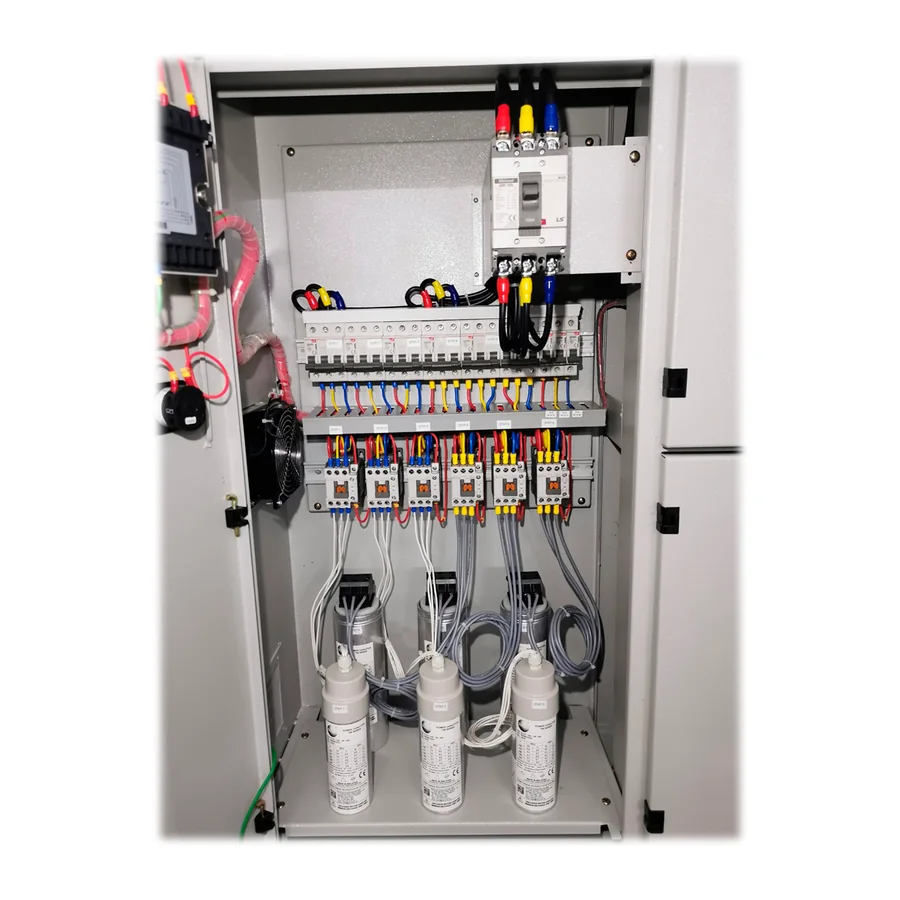

  • Interior de un tablero para banco de condensadores en baja tensión fabricado por SOLINTECK, con condensadores, contactores de maniobra y regulador varimétrico Bancos de Condensadores Compensación automática por pasos con regulador varimétrico

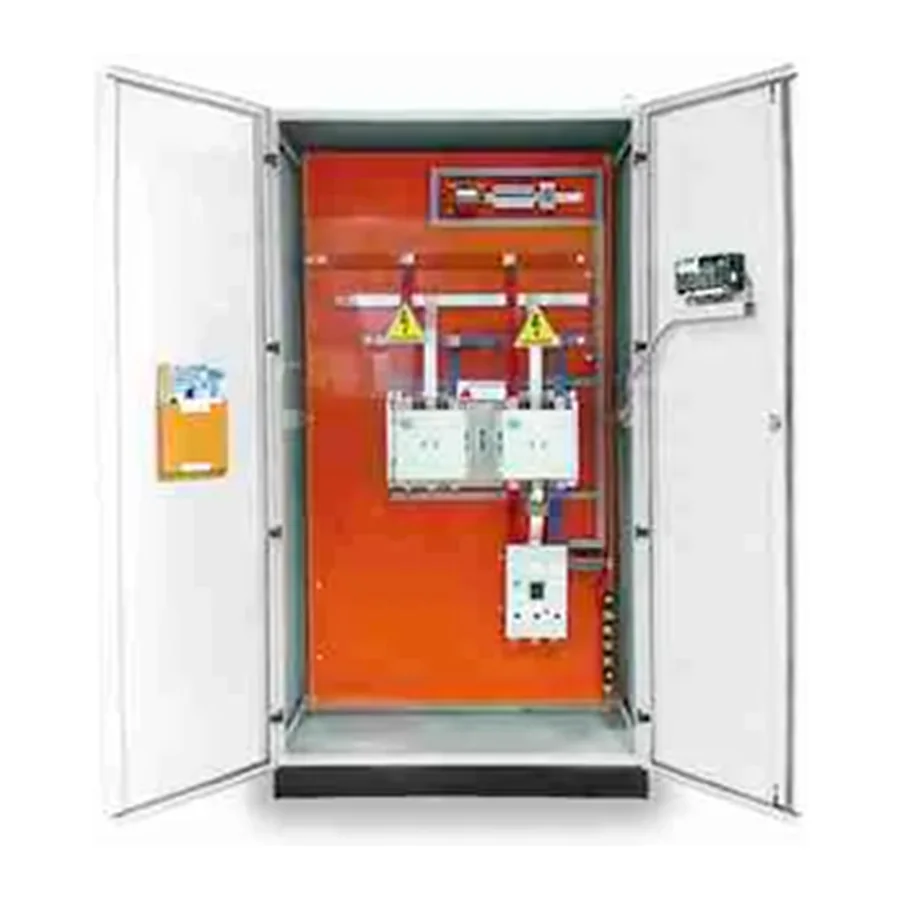

  • Interior de un tablero de transferencia automática en baja tensión fabricado por SOLINTECK, con los dos interruptores de red y planta y su enclavamiento Transferencias Automáticas Conmutación red / planta con enclavamiento mecánico y eléctrico
  • Bajo pedidoMismo estándar de ingeniería, materiales y verificación de rutina. Corriente Continua Alimentación DC respaldada para control, protecciones y equipos críticos
  • Bajo pedidoMismo estándar de ingeniería, materiales y verificación de rutina. Medidores de Energía Celdas de medida con borneras de prueba y espacio para sellado

Envolvente y desempeño Todas las líneas se construyen bajo el mismo estándar: hasta 1200 A y 35 kA de corriente de corta duración, grados de protección hasta IP66 / IK10 y verificación de diseño según IEC 61439-1 / -2 / -3.

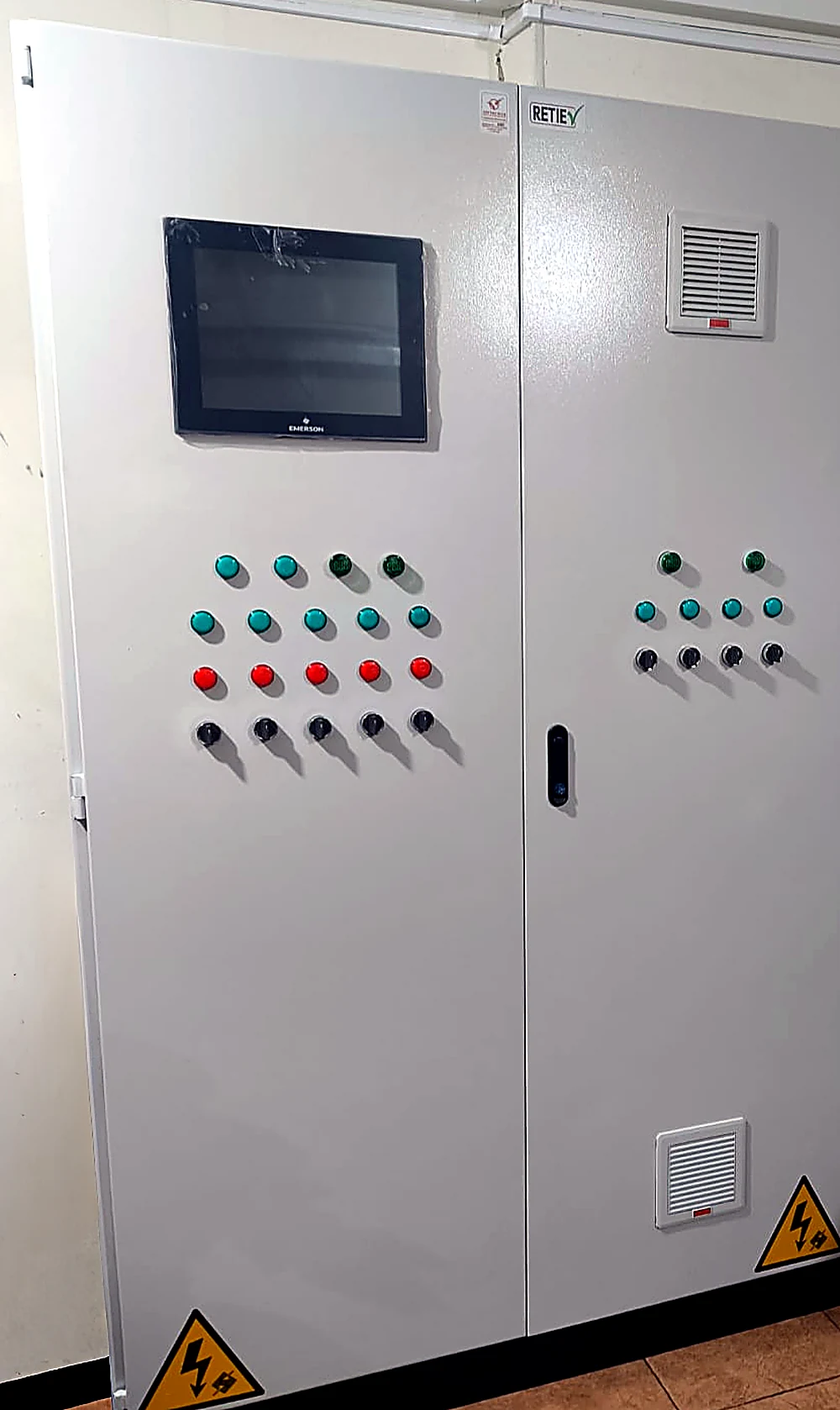

Frente de un tablero eléctrico de baja tensión fabricado por SOLINTECK, con marquilla RETIE sobre la puerta, pantalla HMI, pulsadores y pilotos de mando y rejillas de ventilación filtrada
La marquilla RETIE va sobre la puerta, junto al sello del organismo certificador.
Certificación

Certificado, no solo «conforme»

Sin Certificado de Conformidad de Producto, el operador de red puede negar la conexión y la interventoría rechazar la entrega de la obra. El nuestro cubre nueve referencias y se sostiene con seguimientos anuales del organismo certificador, no con una verificación de una sola vez.

Organismo
CERTECNICA S.A.S.
Esquema
Esquema 5 · ISO/IEC 17065
Acreditación
ONAC 21-CPR-002
Reglamento
RETIE · Resolución 90708 de 2013, Art. 20
Vigencia
Hasta el 24 / 06 / 2027

Con cada suministro entregamos copia del certificado y su anexo, listos para el dossier de calidad del proyecto.

Construcción

Un tablero se juzga abierto

Trabajamos con una disposición por niveles —acometida y protecciones arriba, potencia al costado, control en el nivel intermedio, borneras de campo abajo— y con separación física entre potencia y control.

No es estética. Reduce el acople de ruido eléctrico de los variadores sobre las señales de 4–20 mA y 0–10 V, que es la causa más común de lecturas inestables en una planta recién entregada. Todo el cableado va por canaleta ranurada y sale numerado, para que meses después un técnico siga un circuito con el plano en la mano en vez de rastrearlo a pulso.

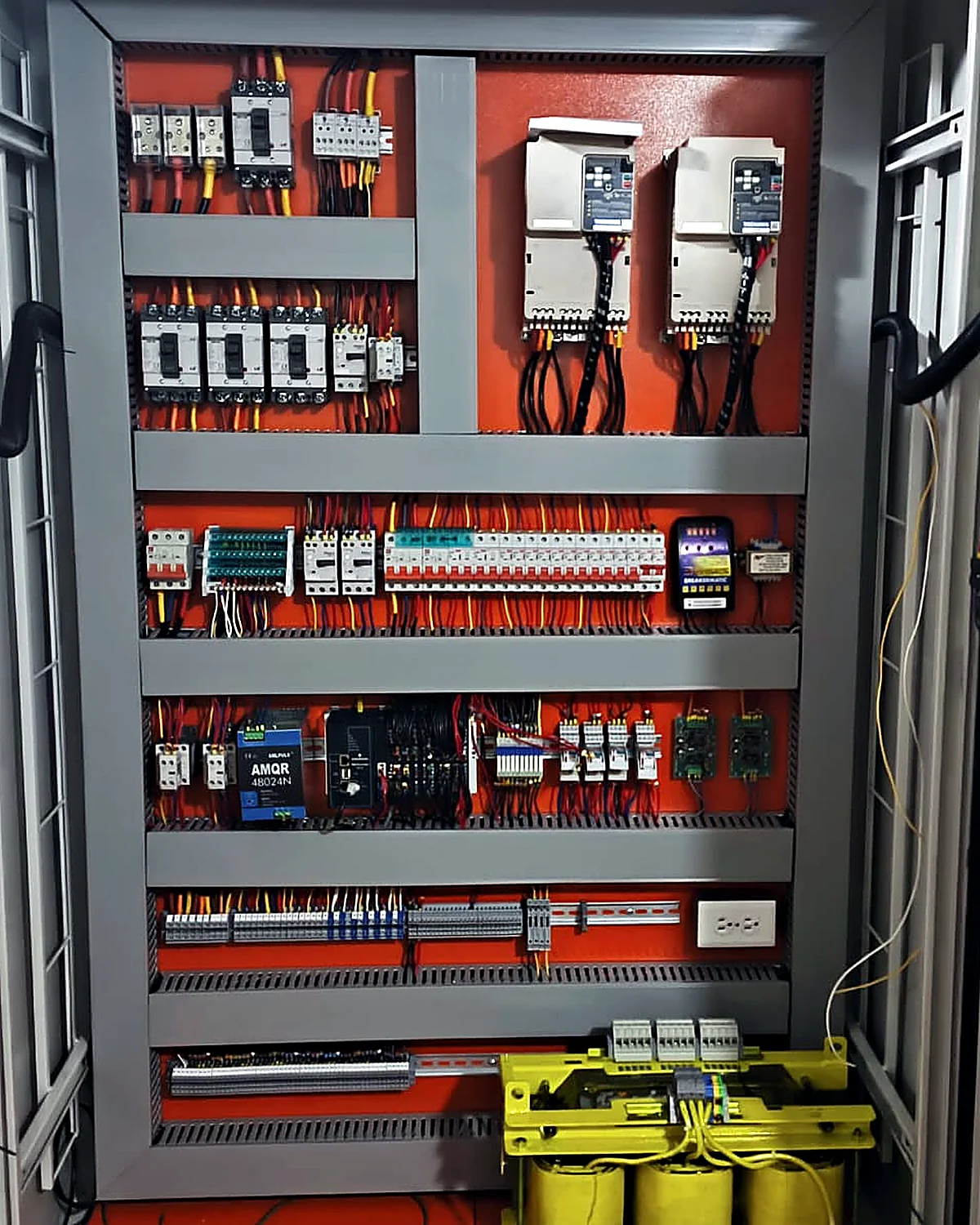

Interior de un tablero eléctrico de baja tensión de SOLINTECK, con placa de montaje naranja, interruptores de caja moldeada, variadores de velocidad, borneras y transformador seco de aislamiento
Montaje por niveles sobre placa de montaje: potencia arriba, control y comunicaciones abajo, transformador de aislamiento en la base.

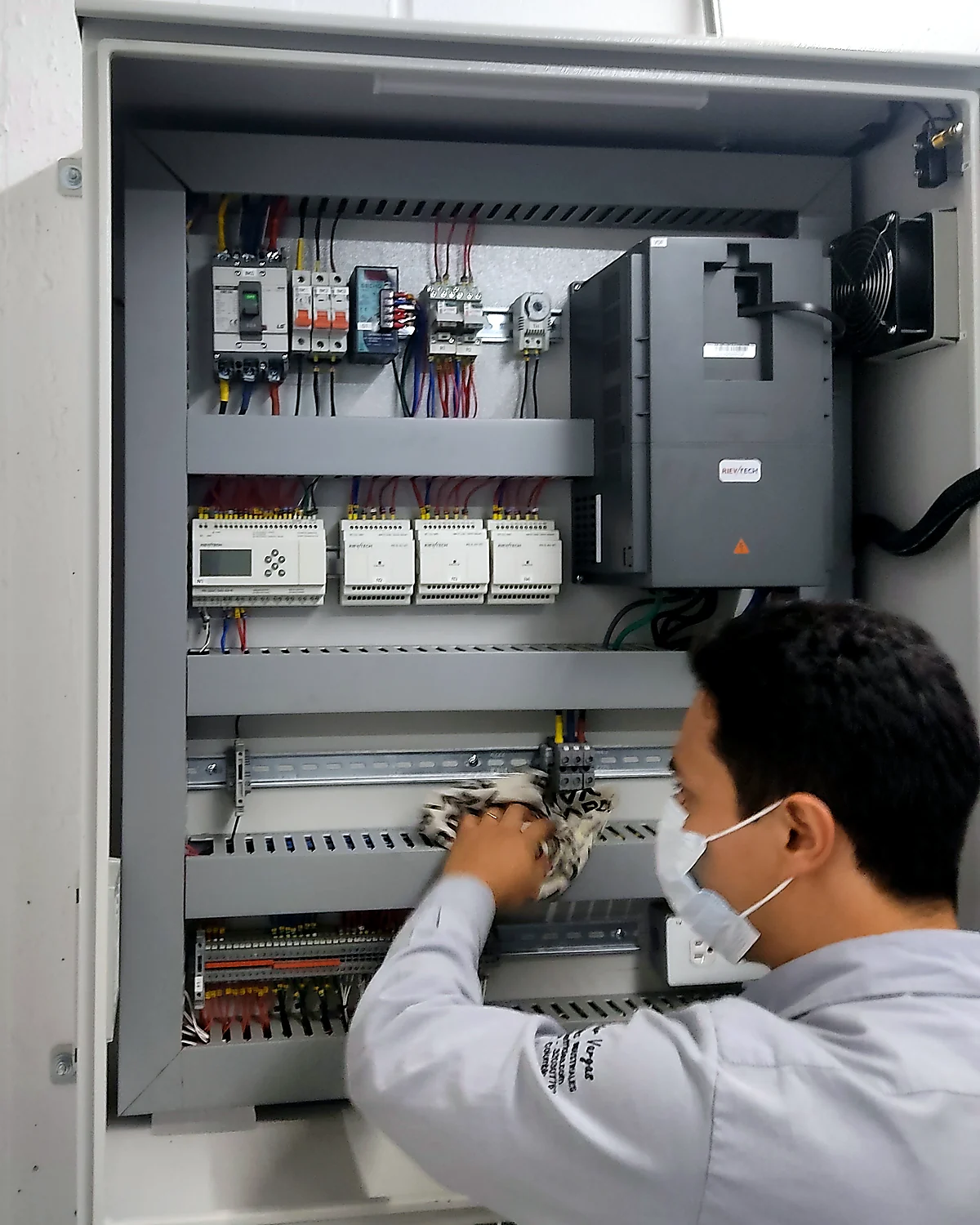

Técnico de SOLINTECK conectando y marcando borneras en un tablero de control con PLC, módulos de expansión y variador de velocidad
Cada hilo se marca en ambos extremos contra el plano, antes de los ensayos de rutina.
Producto propio

Cajas VAV circulares

Diseñamos y fabricamos cajas VAV circulares para sistemas de aire acondicionado de caudal variable. Al ser diseño propio, el diámetro del cuello y las dimensiones del chasis se ajustan al ducto del proyecto, en vez de forzar el ducto al catálogo de un fabricante.

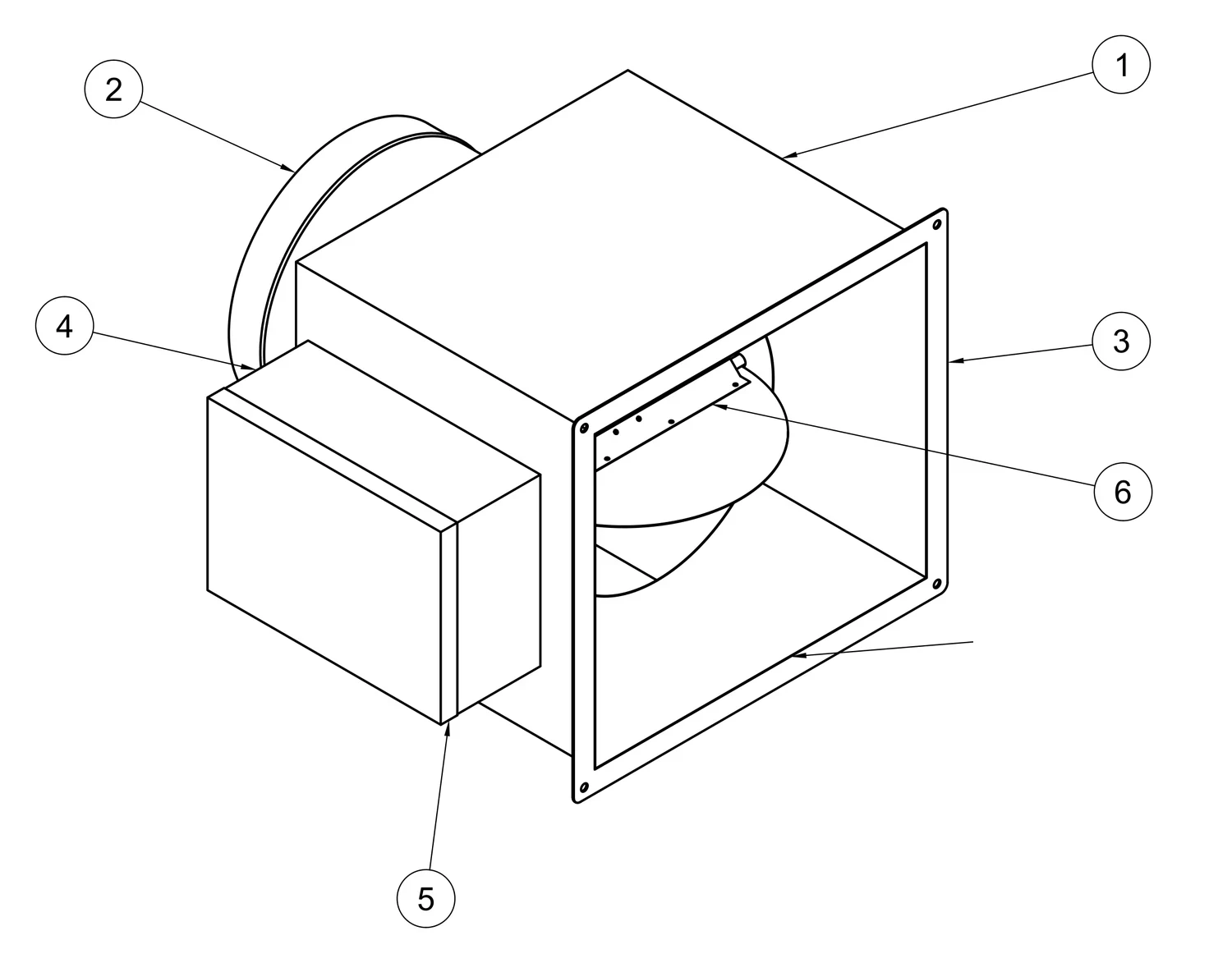

Dibujo isométrico de despiece de una caja VAV circular de 14 pulgadas fabricada por SOLINTECK, con chasis, ducto circular interno, brida TDF, dámper y caja eléctrica

Las seis piezas

  1. Chasis principal
  2. Ducto circular interno
  3. Brida TDF trasera
  4. Caja eléctrica
  5. Tapa de caja eléctrica
  6. Dámper circular
Lámina
Acero galvanizado calibre 22
Aislamiento
Fibra de vidrio térmica y acústica en paredes internas
Sello del dámper
Espuma de poliuretano
Control
Controlador VAV con BACnet MS/TP o Modbus RTU, actuador de 8 Nm y sensor de flujo integrado
Entrega

Qué recibe el cliente

  1. Tablero probado en tallerEnsamblado, alambrado y energizado en banco antes de salir.
  2. Certificado de conformidad RETIEPara los tableros de baja tensión, expedido por Certecnica.
  3. Planos actualizadosEléctricos y de control, conforme a lo realmente construido.
  4. Puesta en marchaConfiguración, calibración y acompañamiento en el arranque.
  5. Repuestos y soporteSobre el mismo equipo instalado, desde nuestro catálogo.

¿Tiene un tablero por fabricar?

Cuéntenos la aplicación, la carga y con qué sistema de control tiene que hablar.

Pedir cotización Ver catálogo completo
