Descripción

Un sensor NTC es una resistencia que cambia de valor con la temperatura. El controlador lee esa resistencia y la convierte en grados. Por eso es el sensor más usado en aire acondicionado, refrigeración y agua helada: es simple, preciso y económico.

La serie S-T de Vector Controls es la versión más versátil: una sonda de acero inoxidable de 6 × 50 mm con el cable ya soldado. Así, se puede fijar en un ducto, meter en un termopozo, amarrar a un serpentín o dejar dentro de un tablero.

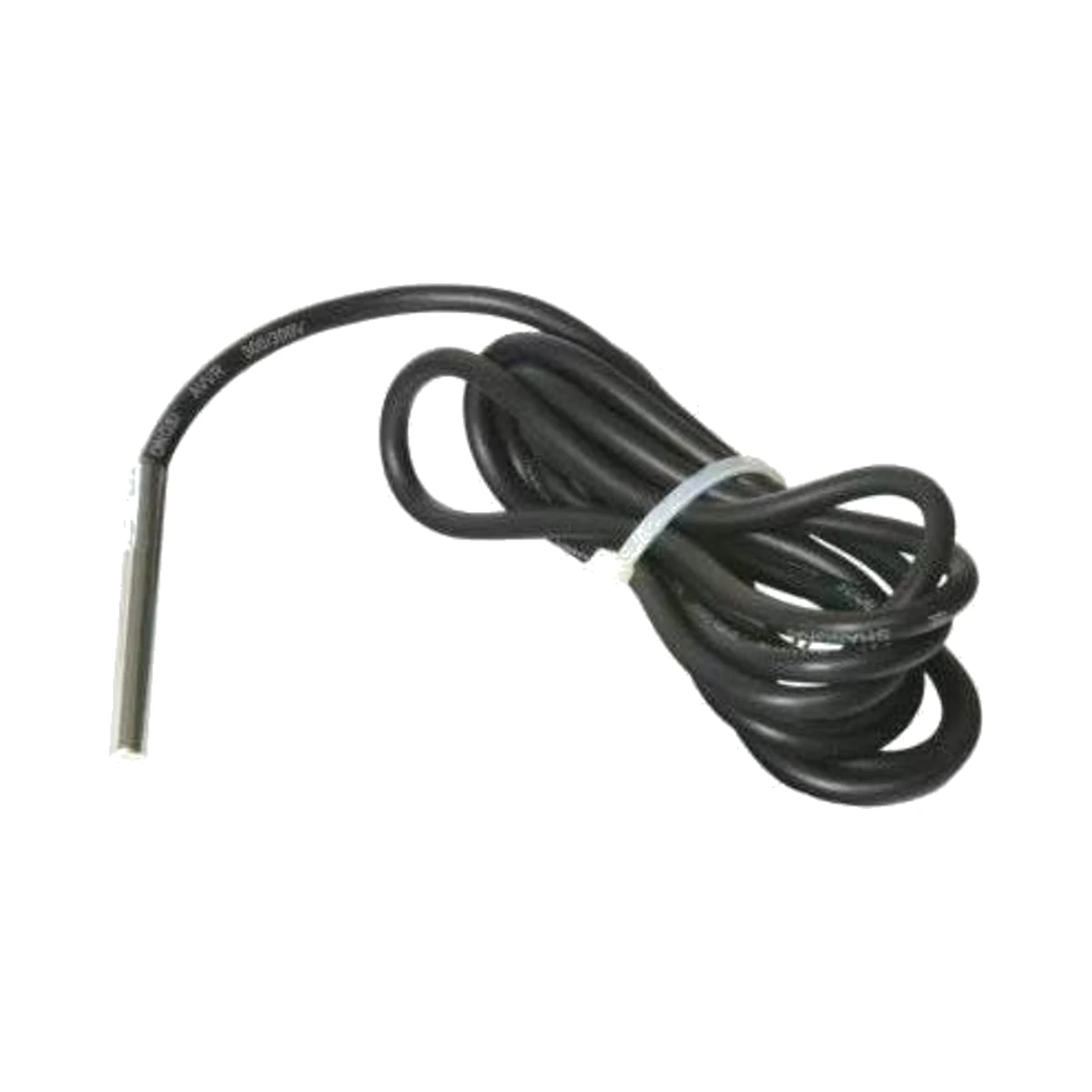

Sensor NTC 10K con cable Vector Controls S-T, sonda de acero inoxidable — Sensor de temperatura S-T: sonda de acero inoxidable con cable directo.

Referencias del sensor NTC con cable S-T

Referencia	Tipo de sensor	Cable	Precio con IVA
S-Tn3-2	NTC 3K	2 m PVC	$94.000
S-Tn10-2	NTC 10K (B3935)	2 m PVC	$94.000
S-Tn10-6	NTC 10K (B3935)	6 m PVC	$137.000
S-Tn11-2	NTC 10K (B3630)	2 m PVC	$94.000
S-Tn12-2	NTC 10K (B3380)	2 m PVC	$94.000
S-Tn20-2	NTC 20K	2 m PVC	$112.000
S-Tn100-2	NTC 100K	2 m PVC	$112.000
S-Tp1-2	PT100	2 m PVC	$153.000
S-Tp2-2	PT1000	2 m PVC	$153.000
S-Tp2-5	PT1000	5 m PVC	$173.000
S-Tk5-2	NI1000	2 m PVC	$183.000
S-Tn10-2H	NTC 10K (B3935)	2 m alta temperatura	$130.000
S-Tn10-6H	NTC 10K (B3935)	6 m alta temperatura	$244.000
S-Tp1-2H	PT100	2 m alta temperatura	$178.000
S-Tp2-2H	PT1000	2 m alta temperatura	$196.000
S-Tp2-5H	PT1000	5 m alta temperatura	$259.000
S-Tk5-2H	NI1000	2 m alta temperatura	$211.000
S-Tn10-2P-C	NTC 10K (B3935)	2 m plenum	$99.000
S-Tn10-6P-C	NTC 10K (B3935)	6 m plenum	$142.000
S-Tn10-2PS-C	NTC 10K (B3935)	2 m plenum apantallado	$120.000
S-Tn10-6PS-C	NTC 10K (B3935)	6 m plenum apantallado	$213.000

Qué tipo de sensor escoger

No se escoge por gusto: el tipo lo define la entrada del controlador. Por eso, antes de pedir, revise en el manual del controlador, el variador o el PLC qué curva acepta.

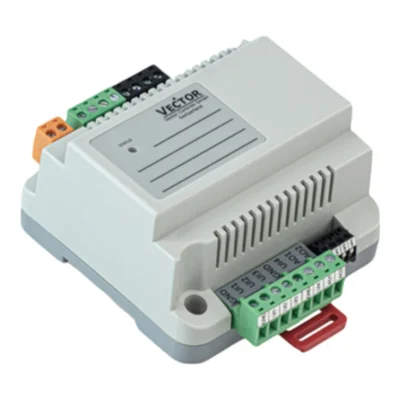

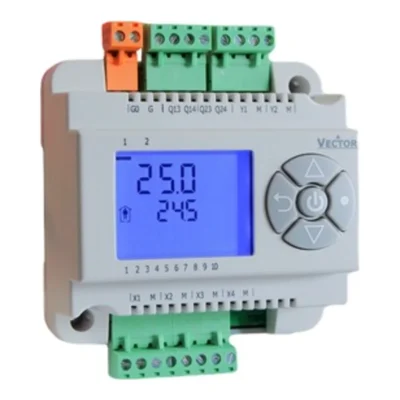

NTC 10K (B3935). Es el estándar de Vector Controls y el que usan sus termostatos y controladores TLC3, TCI2 y TCX2. Además, es el más pedido en HVAC.
NTC 10K (B3630) y (B3380). También miden 10 kΩ a 25 °C, pero con otra curva. Sirven para reemplazar sondas de otras marcas que trabajan con esa curva.
NTC 3K, 20K y 100K. Para controladores que piden ese valor nominal.
PT1000 y PT100. Sondas de platino, lineales y normalizadas. Las aceptan casi todos los PLC con entrada RTD.
NI1000. Sonda de níquel, habitual en controladores europeos de edificios.

Si duda, escríbanos con la marca y referencia del controlador; le confirmamos la sonda correcta antes de despachar.

Qué cable escoger

PVC (estándar). 2 × 0,20 mm², de −40 a 80 °C. Sirve para la gran mayoría de instalaciones de aire acondicionado.
Alta temperatura (FEP). 2 × 0,35 mm², de −60 a 200 °C. En cambio, este se usa cerca de calderas, hornos o tuberías de agua caliente.
Plenum. 2 × 0,5 mm², de −20 a 75 °C, con certificación UL para cielos rasos que hacen de retorno de aire. La versión apantallada protege la señal en recorridos cerca de variadores.

Especificaciones

Elemento	Rango de la sonda	Precisión
NTC (3K, 10K, 20K, 100K)	−70 a 150 °C	±0,2 K entre 0 y 50 °C; ±0,5 K de −40 a 0 °C y de 50 a 100 °C
PT100 / PT1000	−70 a 200 °C	EN 60751, clase B
NI1000 (5000 ppm/K)	−60 a 200 °C	DIN 43760

Sonda: acero inoxidable, ø 6 × 50 mm.
Humedad de trabajo: menos de 95 % HR sin condensación.
Peso: 70 g con empaque.
Conexión: 2 hilos, sin polaridad.

Documentación

La ficha técnica, el manual de instalación y las curvas de resistencia están en la página oficial del S-T en Vector Controls (en inglés). Si la necesita en español o con el plano de su proyecto, escríbanos.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

Preguntas frecuentes

¿Qué diferencia hay entre un sensor NTC y un PT1000?

El NTC cambia mucho de valor por cada grado, así que es muy sensible y barato. En cambio, el PT1000 es lineal y está normalizado, de modo que cualquier entrada RTD lo lee sin configurar curvas.

¿Puedo usarlo para medir agua dentro de una tubería?

Sí, pero dentro de un termopozo de acero inoxidable. El termopozo queda roscado en la tubería y la sonda se cambia sin vaciar el sistema.

¿Se puede alargar el cable?

Sí. Sin embargo, con PT100 cada metro de cable suma error; por eso en tramos largos conviene PT1000 o NTC, que son menos sensibles a la resistencia del cable.

¿Cuál es el que usan los termostatos Vector?

El NTC 10K (B3935), referencia S-Tn10-2. Es la sonda externa de los termostatos de fan coil TLC3 y de los controladores TCI2 y TCX2.
