Monitor de Temperatura y Humedad de Ambiente con Pantalla, BACnet, Modbus y WiFi · Vector Controls SRD2-TH

Descripción

El monitor de temperatura y humedad Vector SRD2-TH se instala en la pared del recinto, muestra las lecturas en pantalla y las entrega a la BMS por Modbus, BACnet o WiFi. También funciona como controlador: puede prender un humidificador, un deshumidificador o el aire acondicionado sin PLC.

Se usa en oficinas, hoteles, bodegas, archivos, salas de servidores, laboratorios y salas limpias, donde hay que vigilar el ambiente y dejar registro en el sistema del edificio.

Versiones del monitor de temperatura y humedad

Cada versión se pide sin pantalla, con pantalla pequeña o con pantalla táctil, y con o sin comunicación. Escoja las opciones arriba y el precio y la referencia exacta aparecen debajo.

Presión diferencial para salas limpias

Las versiones SRD2-THP2 suman un sensor de presión diferencial de ±100 Pa. Vigilan que una sala limpia, un quirófano o un cuarto de aislamiento mantenga la presión positiva o negativa respecto al pasillo, y dan alarma cuando se pierde, por ejemplo por una puerta abierta. La versión estática mide entre dos recintos; la dinámica (-D) mide con flujo de aire.

Pantalla y sensor de presencia

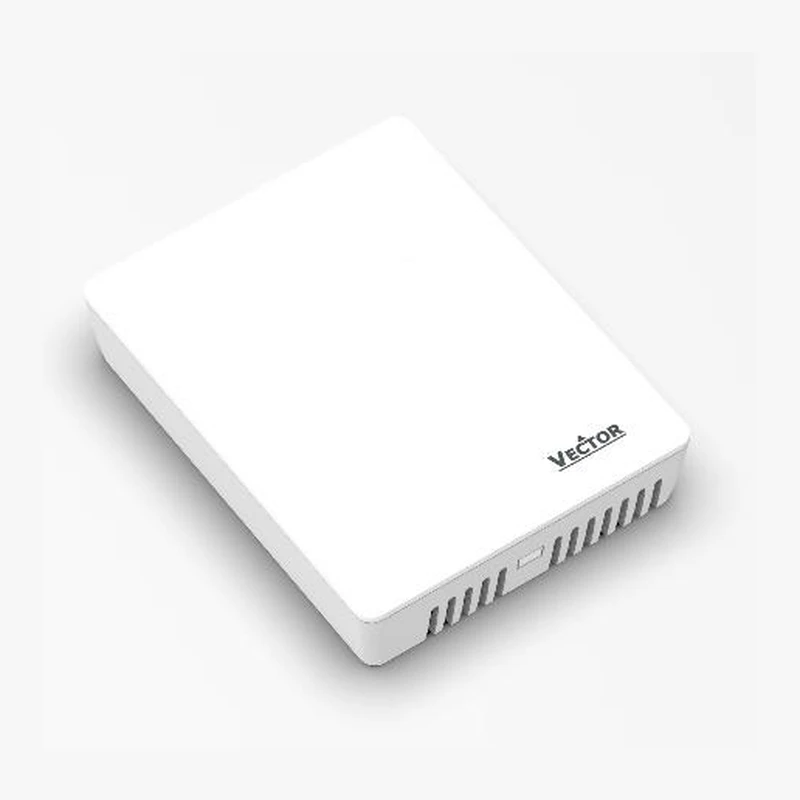

• Sin pantalla: para transmitir a la BMS o a un controlador, sin que el usuario toque nada.

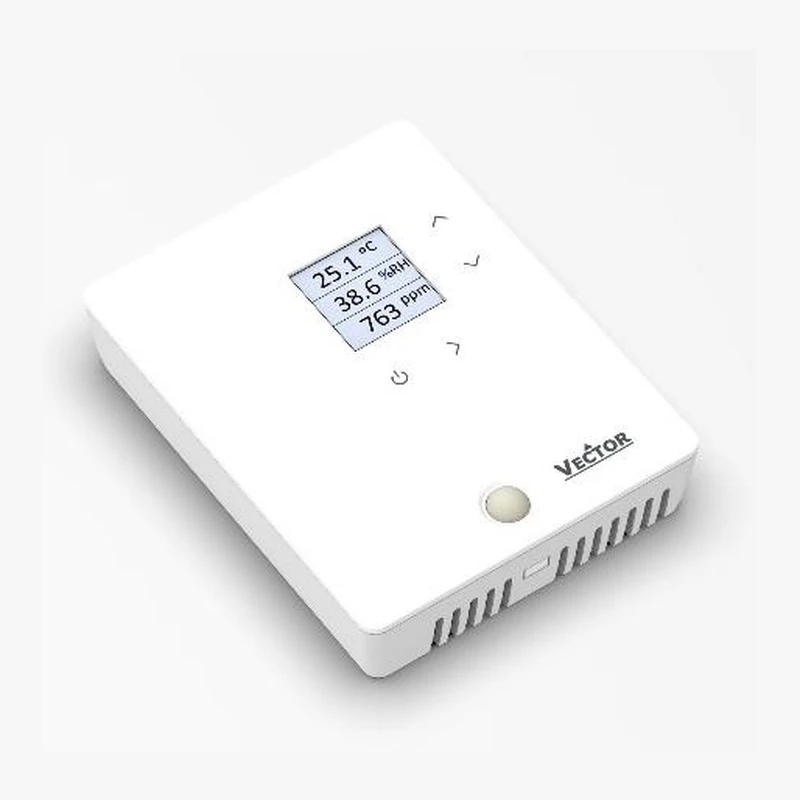

• Pantalla de 1,44 pulgadas (OPIR): a color, con cuatro botones táctiles, barra de calidad del aire y sensor de presencia PIR.

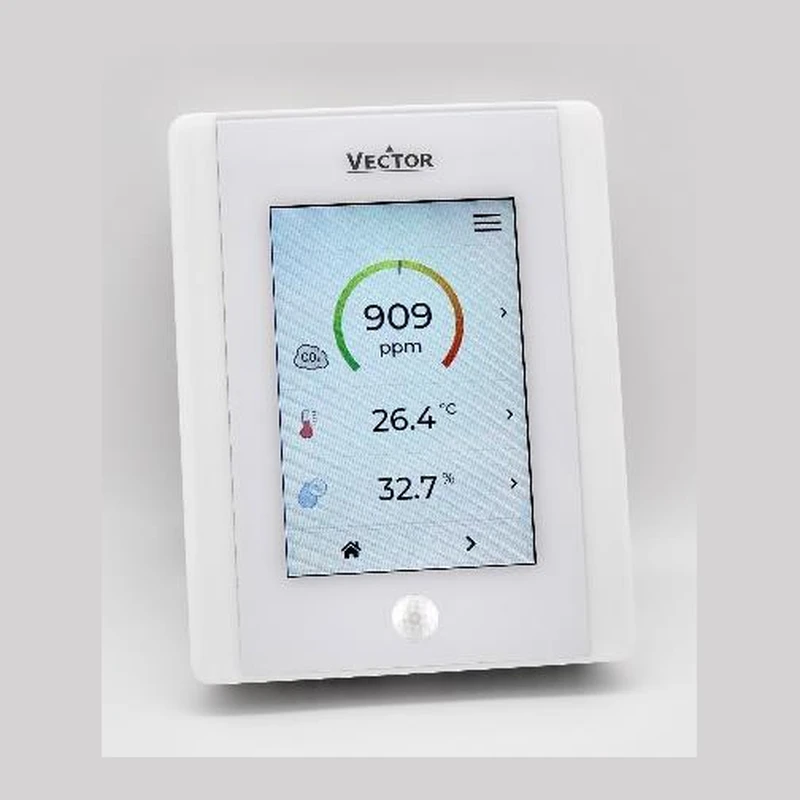

• Táctil de 3,5 pulgadas (TOPIR): pantalla capacitiva a color con indicador tipo velocímetro, menús y sensor de presencia PIR.

El sensor de presencia detecta movimiento hasta 5 m y en 120°. Sirve para pasar el recinto a modo desocupado y ahorrar energía.

Comunicación

• Modbus RS485 (RTU o ASCII) o BACnet MS/TP certificado BTL, por puerto aislado, hasta 1.200 m de cable.
• Modbus TCP o BACnet IP por WiFi (2,4 GHz): sin cable de comunicación, con servidor web para verlo y configurarlo desde el celular o el computador con la app EasyX2.
• Sin comunicación: salidas de 0-10 V para un controlador o una BMS por señales.

También es controlador

El SRD2 trae el sistema operativo X2 de Vector, el mismo del controlador TCX2. Tiene 4 lazos de control configurables con secuencias PI y etapas on/off: puede manejar directamente un extractor, una compuerta, un humidificador o un deshumidificador sin PLC de por medio. También calcula punto de rocío y entalpía, y maneja hasta 8 alarmas con sonido y relé.

Especificaciones

• Alimentación: 24 VAC ±10 % o 15 a 34 VDC, máximo 5 VA.
• Salidas (411.103): 1 relé SPDT de 1 A y 3 salidas analógicas de 0-10 V; 1 entrada para NTC 10K o contacto seco.
• Salidas (212.002U): 2 salidas analógicas de 0-10 V o 4-20 mA y 2 entradas universales (NTC, mA o V).
• Trabaja de: 0 a 50 °C, humedad menor a 85 % sin condensación; IP30.
• Tamaño: 115 × 90 × 24 mm (28 mm con pantalla táctil); caja de PC+ABS autoextinguible UL94 V-0.
• Configuración: desde la pantalla, por WiFi con EasySet o con el cable USB-RS485 AEC-USB-01.

Para qué se usa

• Monitoreo de temperatura y humedad con registro en la BMS.
• Control de humidificación y deshumidificación en archivos, museos y bodegas.
• Punto de rocío y entalpía para economizadores de aire exterior.
• Presión de sala en clínicas, farmacéuticas y laboratorios.

Para medir también CO2, partículas o VOC, vea el medidor de calidad del aire SRD2. Para transmisores de ducto o exterior, vea el sensor de humedad y temperatura SDC y SOC-H1T1.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Ficha técnica SRD2-411.103: referencias, especificaciones y conexiones (PDF, en inglés)
• Instalación SRD2-411.103 (PDF, en inglés)
• Ficha técnica SRD2-212.002U (PDF, en inglés)
• Instalación SRD2-212.002U (PDF, en inglés)
• Ficha técnica SRD2-THP, presión diferencial (PDF, en inglés)
• Instalación SRD2-THP (PDF, en inglés)
• Manual de operación de la pantalla X2 (PDF, en inglés)
• Manual de la interfaz web por WiFi (PDF, en inglés)
• Certificado CE SRD2 (PDF, en inglés)

Preguntas frecuentes

¿Necesito la versión con WiFi para verlo en el celular?

Sí. Las versiones -WIM y -WIB traen servidor web y funcionan con la app EasyX2. Las de RS485 se ven desde la BMS.

¿Qué diferencia hay entre 411.103 y 212.002U?

La 411.103 trae un relé y tres salidas de 0-10 V. La 212.002U trae dos salidas que pueden ser de 4-20 mA y dos entradas universales para sensores externos.
