Sensor de CO2 y Calidad de Aire VOC · Vector Controls SRC-C1, SDC-C1 y SCC-C1

Descripción

Un sensor de CO2 mide la concentración de dióxido de carbono del aire. En un recinto con gente, el CO2 sube porque lo exhalamos. Por eso es el mejor indicador de cuánta ventilación hace falta.

Con esa lectura, el sistema abre la toma de aire exterior o sube el extractor solo cuando hay gente. Esto se llama ventilación por demanda y ahorra la energía de enfriar aire de afuera que nadie necesita.

Referencias del sensor de CO2 y calidad de aire

Cómo mide

Los sensores de CO2 Vector usan tecnología infrarroja NDIR. Además, tienen autocalibración ABC: asumen que, con el recinto vacío, el CO2 baja a 400 ppm y corrigen la deriva solos.

• Rango: 0 a 2.000 ppm de fábrica; programable hasta 5.000 ppm.
• Precisión: ±50 ppm ±3 % de la lectura.
• Repetibilidad: ±10 ppm.
• Tiempo de respuesta: 60 segundos.

La autocalibración necesita unas tres semanas de uso para llegar a la precisión indicada. En invernaderos y galpones, donde el CO2 nunca baja a 400 ppm, se desactiva.

Qué modelo escoger

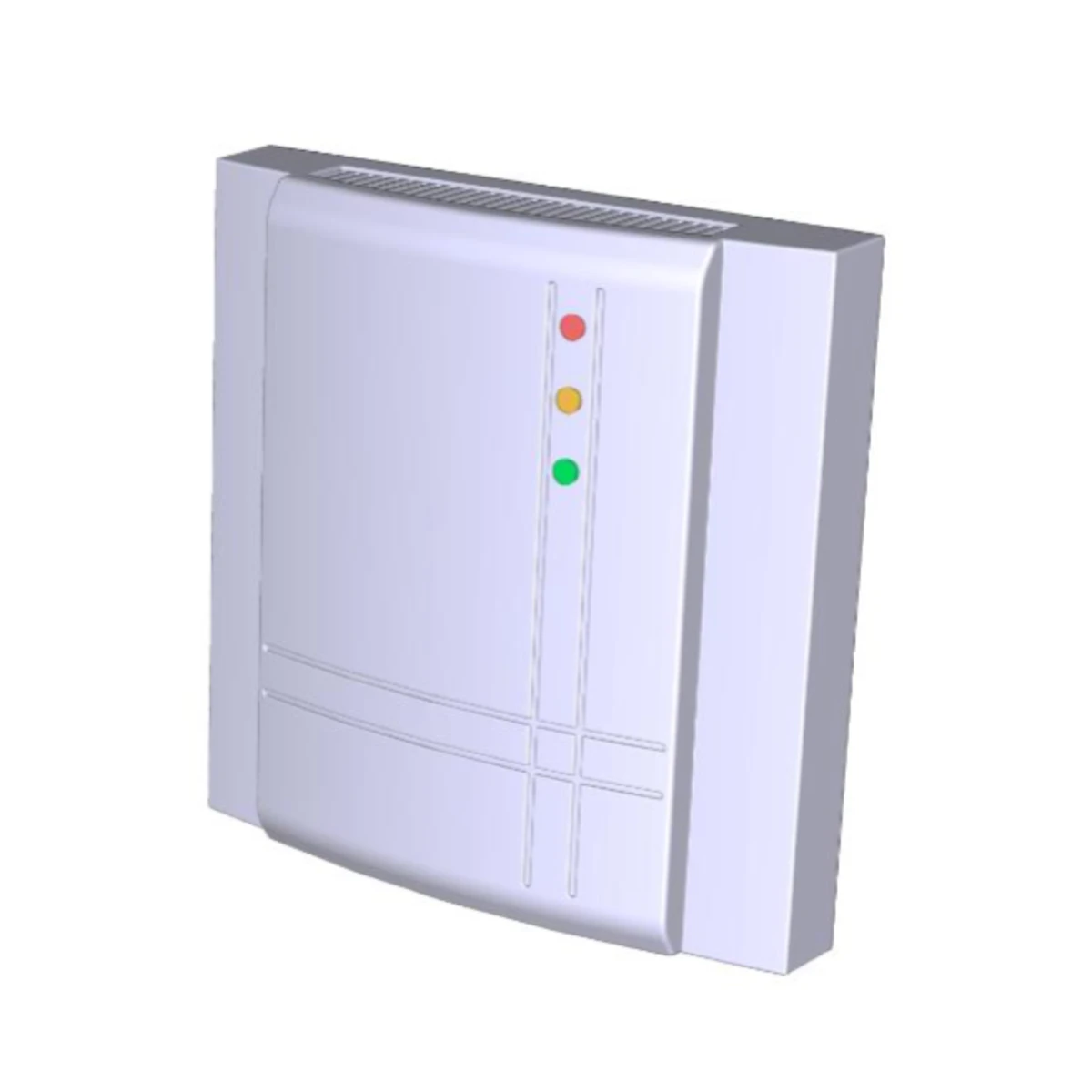

• SRC-C1, de pared. Una salida de CO2 y un semáforo de LED: verde, naranja y rojo. La gente ve cuándo abrir la ventana.
• SRC-C1T1, de pared. Igual, más una salida de temperatura.

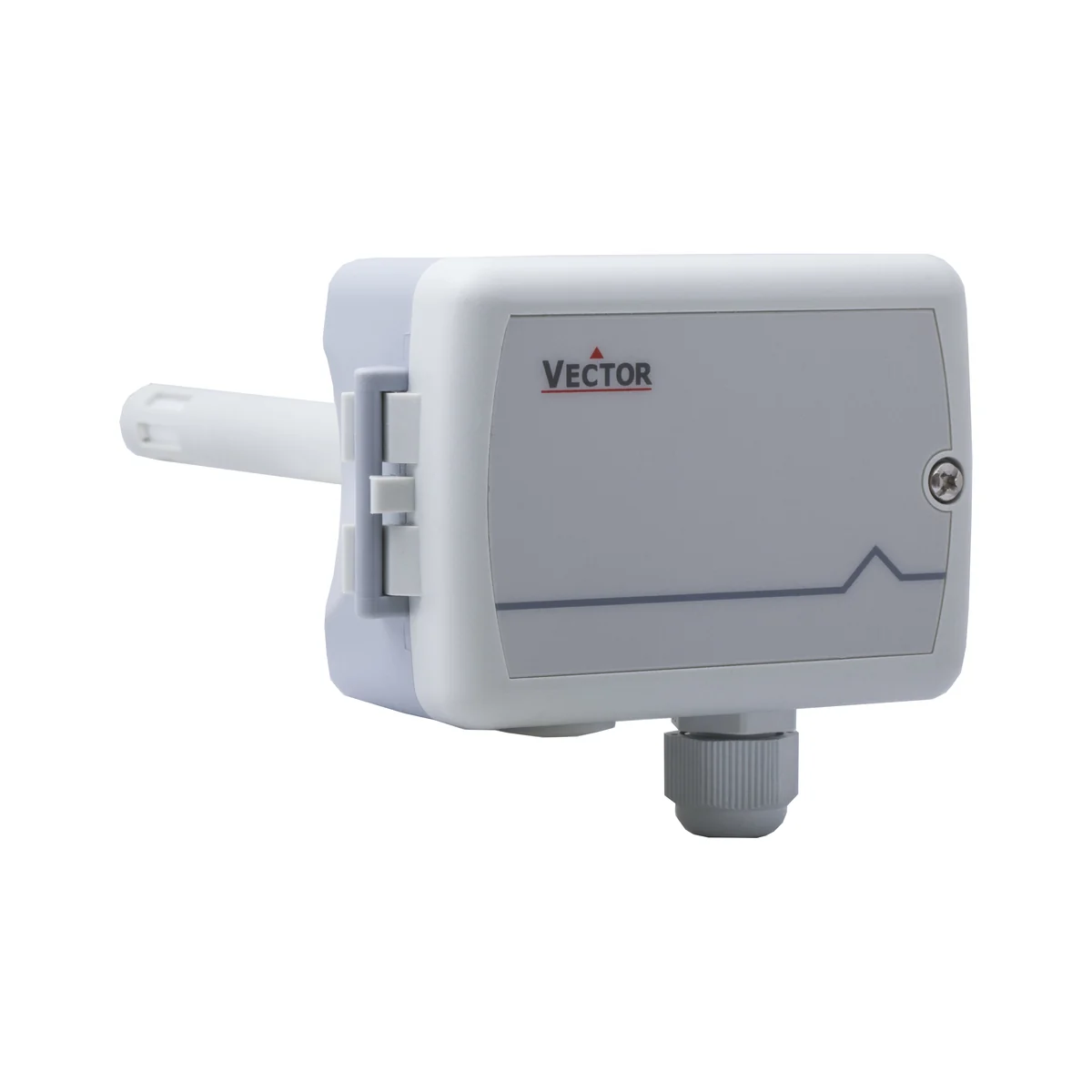

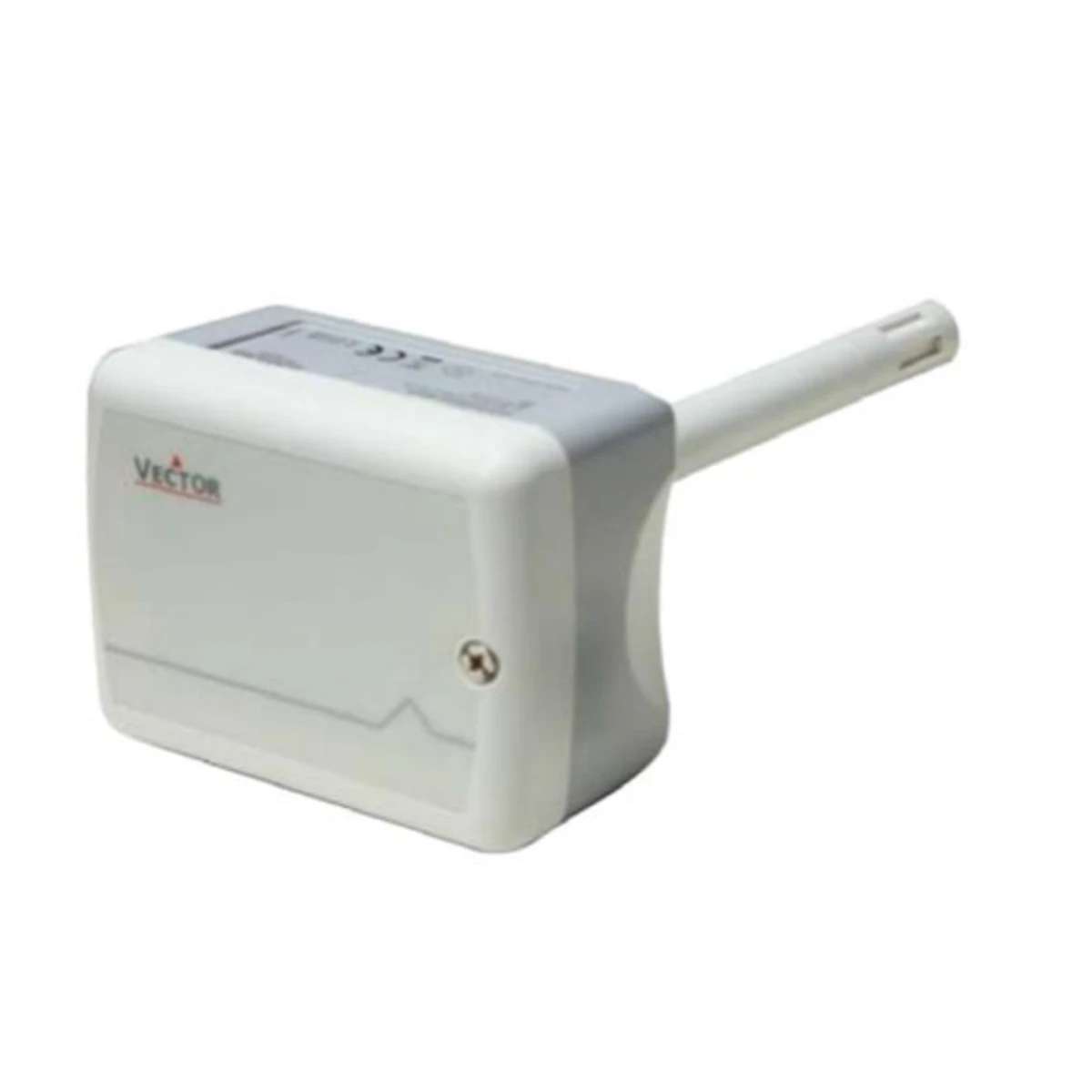

• SDC-C1, de ducto. Sonda de 16 cm en el retorno de la manejadora; mide el promedio de todos los recintos.

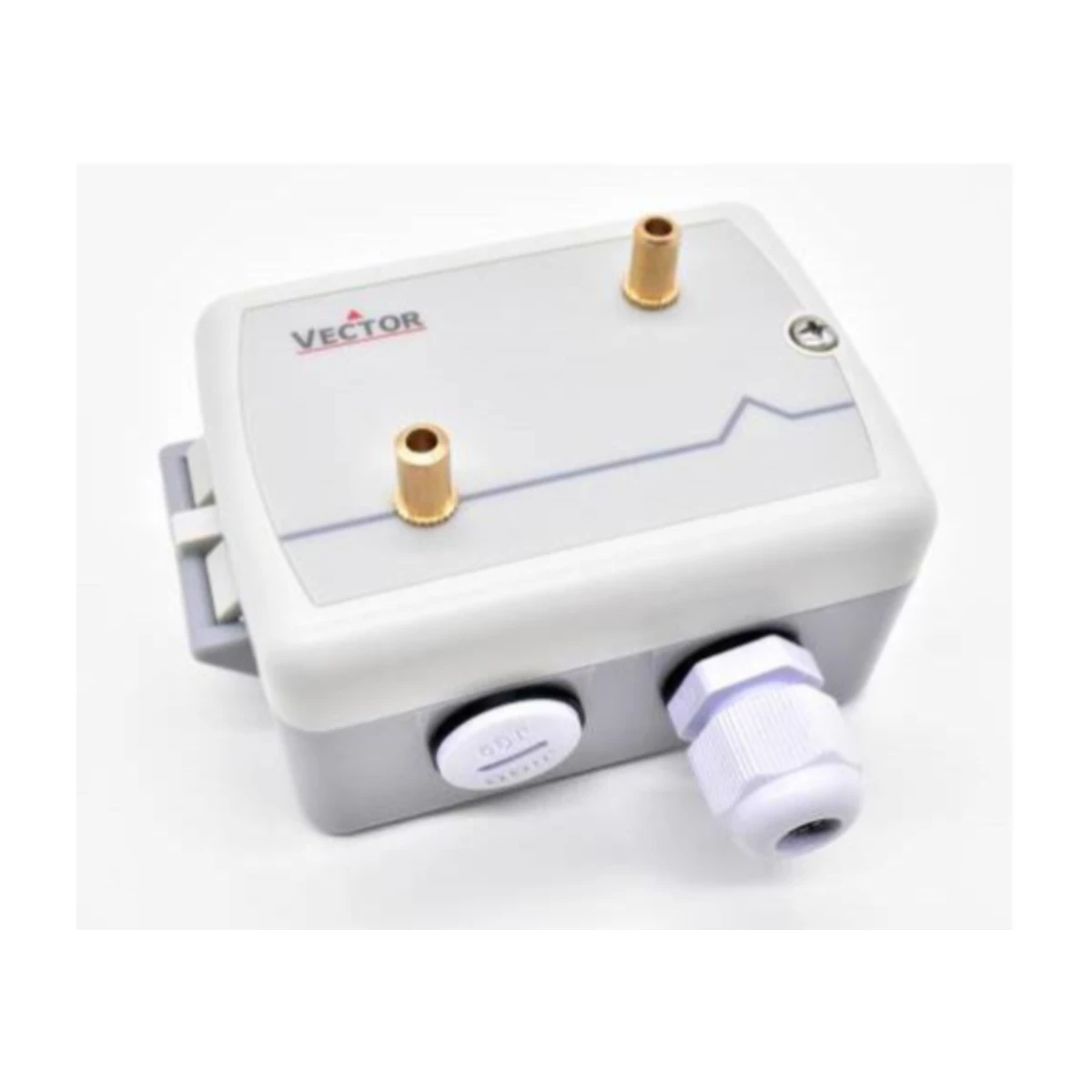

• SCC-C1, de superficie. Toma el aire por dos conectores de tubo. Se instala por fuera del ducto o en espacios cerrados. Las sondas AMP-1 se piden aparte.

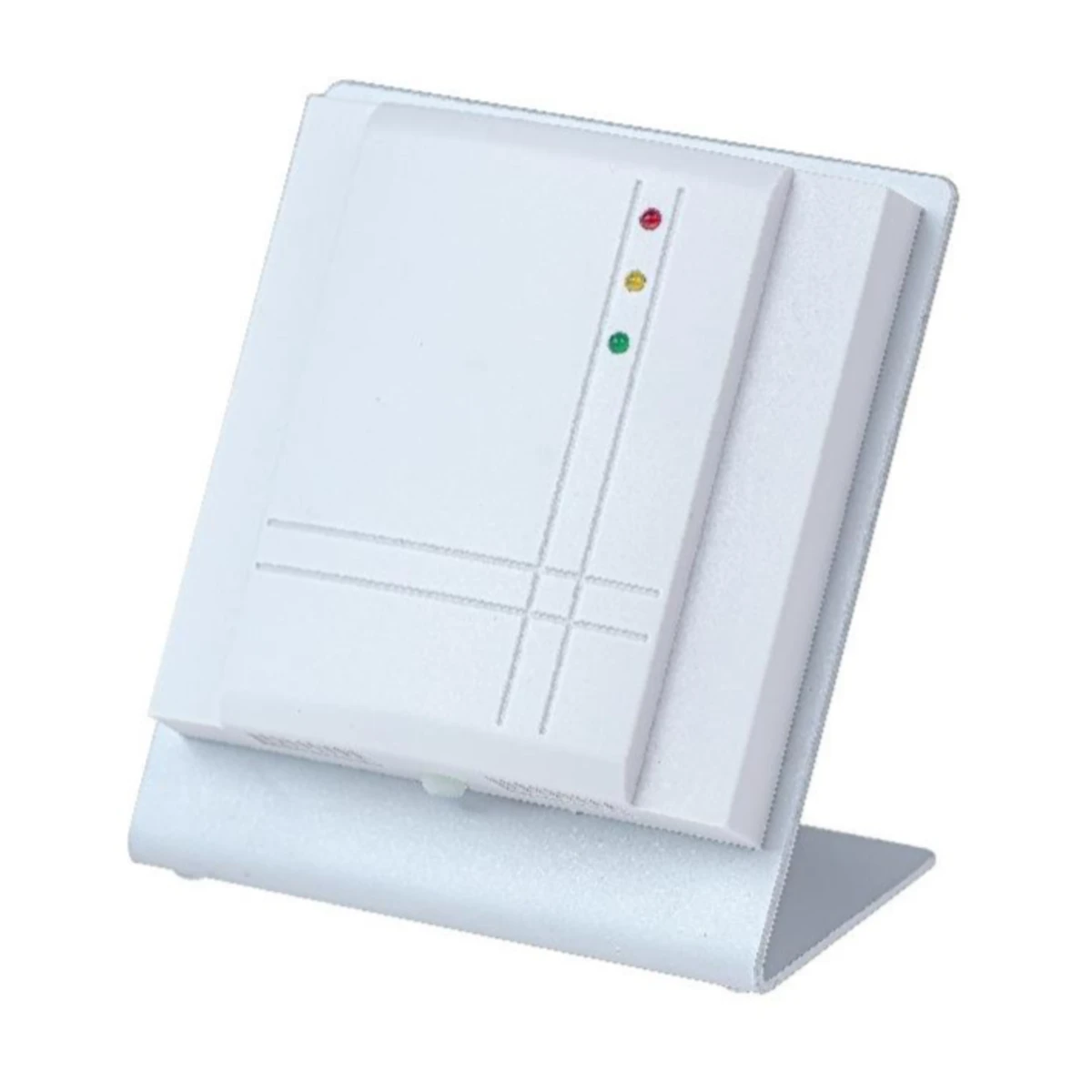

• SRC-C, de mesa. Monitor con base y cargador USB, para salones de clase, salas de reunión y consultorios.

Sensor de calidad de aire VOC

Los modelos SRC-Q1T1 y SDC-Q1 miden compuestos orgánicos volátiles (VOC): olores, solventes, pinturas, productos de limpieza y humo. Usan un sensor de óxido metálico y entregan un índice de 0 a 500. Necesitan 24 horas de funcionamiento antes de dar lecturas confiables.

El VOC complementa al CO2: el CO2 dice cuánta gente hay; el VOC, si el aire huele mal aunque haya poca gente. El SRC-Q1T1 trae además un relé que se activa cuando la calidad del aire empeora.

Especificaciones

• Salida: 0-10 V, 2-10 V, 0-20 mA o 4-20 mA por puentes (SRC-Q1T1: 0-10 V o 2-10 V, más un relé).
• Alimentación: 24 VAC o 24 VDC ±10 %, máximo 5 VA. El SRC-C se alimenta con el cargador USB incluido.
• Trabaja de: 0 a 50 °C, humedad sin condensación.
• Caja de pared: 21 × 88 × 88 mm, IP30, PC+ABS autoextinguible.
• Funciones: memoria de mínimo y máximo, promedio ajustable y control proporcional directo.

Para qué se usa

• Ventilación por demanda en oficinas, aulas, auditorios, gimnasios y centros comerciales.
• Control directo de un extractor o de una compuerta, sin controlador de por medio.
• Señal de CO2 al controlador TCX2 o al sistema de gestión del edificio.

Para parqueaderos, lo que se mide es monóxido de carbono, no CO2: vea el transmisor de monóxido de carbono.

Para medir también partículas PM2.5, ver la lectura en pantalla táctil o conectarlo por WiFi, BACnet o Modbus, vea el medidor de calidad del aire SRD2.

Las sondas AMP-1 del SCC-C1 y los cables de la pantalla remota están en accesorios para transmisores Vector.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Manual SRC-C1 y SRC-C1T1, CO2 de pared (PDF, en inglés)
• Manual SDC-C1, CO2 de ducto (PDF, en inglés)
• Manual SCC-C1, CO2 de superficie (PDF, en inglés)
• Manual SRC-C, monitor de mesa (PDF, en inglés)
• Manual SRC-Q1T1, VOC de pared (PDF, en inglés)
• Manual SDC-Q1, VOC de ducto (PDF, en inglés)

Preguntas frecuentes

¿Cuántas ppm de CO2 son aceptables?

Afuera hay unas 420 ppm. Por debajo de 800 ppm el recinto está bien ventilado; por encima de 1.000 ppm la gente empieza a sentir pesadez y sueño. El semáforo del SRC-C1 pasa a naranja hacia las 1.000 ppm y a rojo hacia las 1.600 ppm; los puntos se pueden programar.

¿Puede prender un extractor sin controlador?

Sí. El sensor funciona como control proporcional: su salida de 0-10 V puede mandar directo un variador o un ventilador EC.

¿Hay que calibrarlo?

No en uso normal: la autocalibración ABC lo mantiene. Si el recinto nunca queda vacío, se desactiva y se calibra a mano a 400 ppm.
