Controlador BACnet Programable 8 Entradas, 4 Lazos PI · Vector Controls TCX2-40863

Descripción

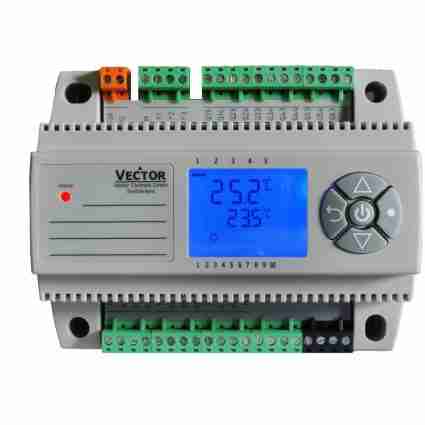

El TCX2-40863 es un controlador BACnet programable de montaje en tablero, de la plataforma X2 de Vector Controls. En primer lugar, conviene ubicarlo: no es un termostato de pared sino un controlador de campo, el equipo que gobierna una manejadora, un chiller o un lazo de zona dentro de un sistema de automatización de edificios.

Qué hace un controlador BACnet de campo

En un edificio automatizado hay tres niveles. Arriba está la supervisión, que es el software donde el operador ve las gráficas. Abajo están los sensores y actuadores. En medio va este equipo: lee las señales, ejecuta la lógica de control y reporta al sistema central.

Cuatro lazos PI, no uno

El TCX2-40863 ejecuta cuatro lazos de control proporcional-integral de forma simultánea. Por lo tanto, puede manejar en un solo equipo la temperatura de impulsión, la humedad, la presión de ducto y una batería de recalentamiento, sin repartir el trabajo en varios controladores.

Ocho entradas universales

Cada entrada acepta sonda NTC, señal de 0-10 V o lazo de 4-20 mA, y se define por configuración. Es decir, no hay que decidir en la compra cuántas entradas de cada tipo se necesitan: se decide en la obra, que es cuando realmente se sabe.

Programación sin software propietario

La configuración se hace por rutina de parámetros desde el terminal de operación, o desde un PC con la herramienta EasySet. Asimismo, los juegos completos de parámetros se copian con el accesorio AEC-PM1, lo que permite replicar una configuración en varios equipos sin reprogramar cada uno.

Dónde se usa este controlador BACnet

• Unidades manejadoras de aire, con control de temperatura, humedad y presión
• Plantas de agua helada y circuitos de bombeo primario y secundario
• Control de zona en edificios de oficinas, hospitales y hoteles
• Sistemas de ventilación mecánica con recuperación de calor
• Integración de equipos de refrigeración comercial a un BMS
• Retrofit de tableros con lógica cableada que se quiere llevar a red

Entradas, salidas y capacidad de control

Para empezar, esta es la tabla que define si el equipo cubre su lista de señales.

Protocolos y comunicación

Ahora bien, aquí está la decisión que más pesa en el precio. El mismo hardware se pide con seis opciones de comunicación distintas.

Cuál elegir

Si el edificio ya tiene un BMS, la opción la define esa red: casi siempre BACnet MS/TP sobre RS485. En cambio, si la integración es con un SCADA industrial, va Modbus. Y las versiones WiFi resuelven el caso concreto de un tablero al que no llega cable de red, que en retrofit es más común de lo que parece.

Referencias, códigos y precios

Todas comparten el mismo hardware de control. Por lo tanto, elija por la comunicación que necesite y por si quiere el terminal de operación integrado.

Cómo leer la referencia

La nomenclatura de Vector es sistemática y describe la configuración de puntos. Una vez se entiende, se elige sin catálogo.

Por eso el TCX2-00863, que empieza en cero, es un módulo de entradas y salidas sin lazos de control: sirve para ampliar puntos en una red, no para controlar por sí mismo.

Equivalencias y compatibilidad

La pregunta que llega casi siempre es la misma: ya hay un sistema instalado en el edificio, y hay que reemplazar un controlador o ampliar una zona. Vale la pena responderla con cifras.

A qué clase de equipo equivale

El TCX2-40863 juega en la categoría de controlador de campo programable. Estas son las referencias con las que se compara en obra:

Los datos de las referencias ajenas están tomados de las fichas técnicas publicadas por sus propios fabricantes y consultadas en septiembre de 2026. Donde la tabla dice «comunicación que declara el fabricante» se transcribe literalmente lo que lista su ficha: si un protocolo no aparece ahí, no lo damos por ausente, simplemente no está declarado.

Qué sí resuelve

• Ampliar una red BACnet MS/TP existente. Se suma como un dispositivo más al bus RS485, sea la supervisión de la marca que sea.
• Reemplazar un controlador de campo dañado cuando la lógica se puede reprogramar y el equipo se comunica por BACnet estándar.
• Llevar un tablero antiguo a red sin cambiar sensores ni actuadores, porque las entradas universales aceptan lo que ya está instalado.
• Controlar y supervisar a la vez en instalaciones medianas que no justifican un controlador de planta completo.
• Integrar HVAC a un SCADA industrial, gracias a las versiones Modbus, algo que los controladores puramente BACnet no cubren.

Qué no resuelve, dicho sin rodeos

No habla buses propietarios: ni N2 de Johnson Controls, ni Comm4 o Comm5 de Trane, ni CCN de Carrier. Si la red existente es de ese tipo, hace falta una pasarela o cambiar el segmento a BACnet.

Tampoco reemplaza el control de fábrica de una máquina. Un chiller trae su propio controlador y este equipo se integra con él, no lo sustituye. Y no se programa con las herramientas del fabricante original, así que la lógica se rehace en EasySet.

No somos distribuidores autorizados de Johnson Controls, Trane, KMC Controls ni Carrier. Sus marcas se mencionan aquí únicamente para describir con qué sistemas se integra este equipo y con qué referencias se compara. Cada marca pertenece a su titular.

Por último, si el proyecto exige una gama equivalente a Metasys o Tracer, SOLINTECK representa en Colombia a Distech Controls, Neptronic y Vector Controls. Es decir, manejamos las dos gamas y podemos proponer la que corresponda al pliego. Puede verlas en nuestras marcas.

Accesorios de la familia

Se piden aparte del equipo principal. Además, conviene preverlos desde la cotización, porque cambian el alcance de la instalación.

Preguntas frecuentes

¿Qué diferencia hay entre un controlador BACnet y un termostato con BACnet?

El termostato gobierna un ambiente y trae su lógica de fábrica. Este controlador de campo es programable, maneja 4 lazos a la vez y va en tablero, no en pared. Es decir, uno atiende una habitación y el otro una manejadora completa.

¿Se integra a un BMS que ya está instalado?

Sí, siempre que la red sea BACnet MS/TP o BACnet IP estándar, que es lo habitual. Se suma como un dispositivo más del bus. En cambio, si la red usa un bus propietario, hace falta una pasarela.

¿Cuál pido si no sé qué protocolo tiene el edificio?

Pregunte al administrador por el sistema de supervisión. Si le dicen BACnet, va la versión BAC para bus RS485 o ETB para red IP. Si le dicen Modbus o SCADA, va MOD o ETM. Si no hay sistema, la versión sin comunicación cumple y se puede migrar después.

¿Vale la pena la versión con terminal de operación?

Si el tablero está en un cuarto técnico al que se entra seguido, sí: permite ver y ajustar sin computador. Sin embargo, si el equipo se va a operar siempre desde el BMS, el terminal es un costo que no se usa.

¿Las versiones WiFi sirven en un tablero metálico?

El tablero atenúa la señal. Por eso existe el accesorio AEC-SMA-01, que lleva la antena fuera del gabinete. Conviene preverlo desde la cotización.

¿Qué es EasySet y hay que comprarlo?

Es la herramienta de configuración de Vector Controls para PC. Se conecta por el convertidor AEC-USB-01, por WiFi o por Ethernet, y permite editar los parámetros con más comodidad que desde el terminal.

¿Puedo copiar la configuración a varios equipos?

Sí, con el accesorio AEC-PM1, que guarda hasta 4 juegos de parámetros. Por lo tanto, en un proyecto con varias manejadoras iguales se configura una y se replica.

¿Cuántas entradas puedo tener en total?

Ocho universales en el equipo base, más cuatro con el accesorio AEI-4UI, para un total de doce.

¿Sirve para control de temperatura y humedad al mismo tiempo?

Sí. Los cuatro lazos PI son independientes, así que uno puede gobernar temperatura, otro humedad, otro presión de ducto y otro una batería, dentro del mismo equipo.

Suministro y soporte

SOLINTECK es representante exclusivo de Vector Controls en Colombia. Por lo tanto, el TCX2 llega con garantía de fábrica, ficha técnica y manual en PDF, y asesoría de selección con referencia cruzada de modelos. Además, damos soporte remoto para la configuración de parámetros.

Atendemos proyectos de automatización de edificios en Latinoamérica. Asimismo, manejamos precios por volumen y descuento de canal para integradores e instaladores. Envíenos su lista de puntos y le proponemos la configuración con accesorios incluidos, a ventas@solinteck.com.
