Módulos Analógicos para Controlador (PLC) · CIMON CM3

Descripción

Un PLC solo con señales digitales sabe si algo está encendido o apagado. Para leer una presión, un caudal, un nivel o una posición —y para mandar una consigna a un variador o a una válvula proporcional— hacen falta canales analógicos. Estos cinco módulos se los agregan a cualquier CPU de la serie CM3 PLC-S de CIMON.

Los cinco comparten algo que simplifica el tablero: cada canal se configura por software en corriente o en tensión. No hay puentes, ni interruptores DIP, ni referencias distintas según la señal. Si el transmisor cambia de 4-20 mA a 0-10 V, se cambia un parámetro en CICON y listo.

Las cinco referencias

Cómo se elige

Cuente primero las señales que entran y las que salen, y súmeles una o dos de margen; ampliar después cuesta un módulo entero.

• Solo lectura de instrumentos —transmisores de presión, de caudal, de nivel, sondas de humedad—: CM3-SP04EAO-A si son hasta cuatro, CM3-SP08EAO-A si son hasta ocho. El de ocho canales sale más barato por punto.
• Pocas señales de cada lado, típico de un lazo de control sencillo: CM3-SP04EAA-A, que trae dos entradas y dos salidas en un solo módulo y ahorra una posición de riel.
• Solo consignas hacia variadores, válvulas motorizadas o posicionadores: CM3-SP04EOAI para 4-20 mA, CM3-SP04EOAV para 0-10 V.

Corriente o tensión: cuál conviene

En tablero y a distancias cortas, los 0-10 V son cómodos. En planta, con cables largos y motores cerca, la corriente gana siempre: los 4-20 mA no pierden nivel por caída de tensión en el conductor y el cero vivo permite detectar un cable roto, porque 0 mA no es un valor válido. Para lazos de campo, 4-20 mA.

Especificaciones comunes

• Configuración: corriente o tensión por software, canal por canal, desde CICON.
• Alimentación: por el bus de la CPU, sin fuente aparte.
• Montaje: riel DIN de 35 mm.
• Protección: IP20, uso en tablero.
• Certificación: listado UL.

Referencia por referencia

Precios en pesos colombianos con IVA incluido. En todas, cada canal se configura en corriente o en tensión desde CICON.

CM3-SP04EAO-A

4 entradas analógicas configurables en corriente o tensión, con resolución de 14 a 16 bits. Es el módulo de entrada más pedido: cubre cuatro transmisores de presión, caudal o nivel. $921.000

CM3-SP08EAO-A

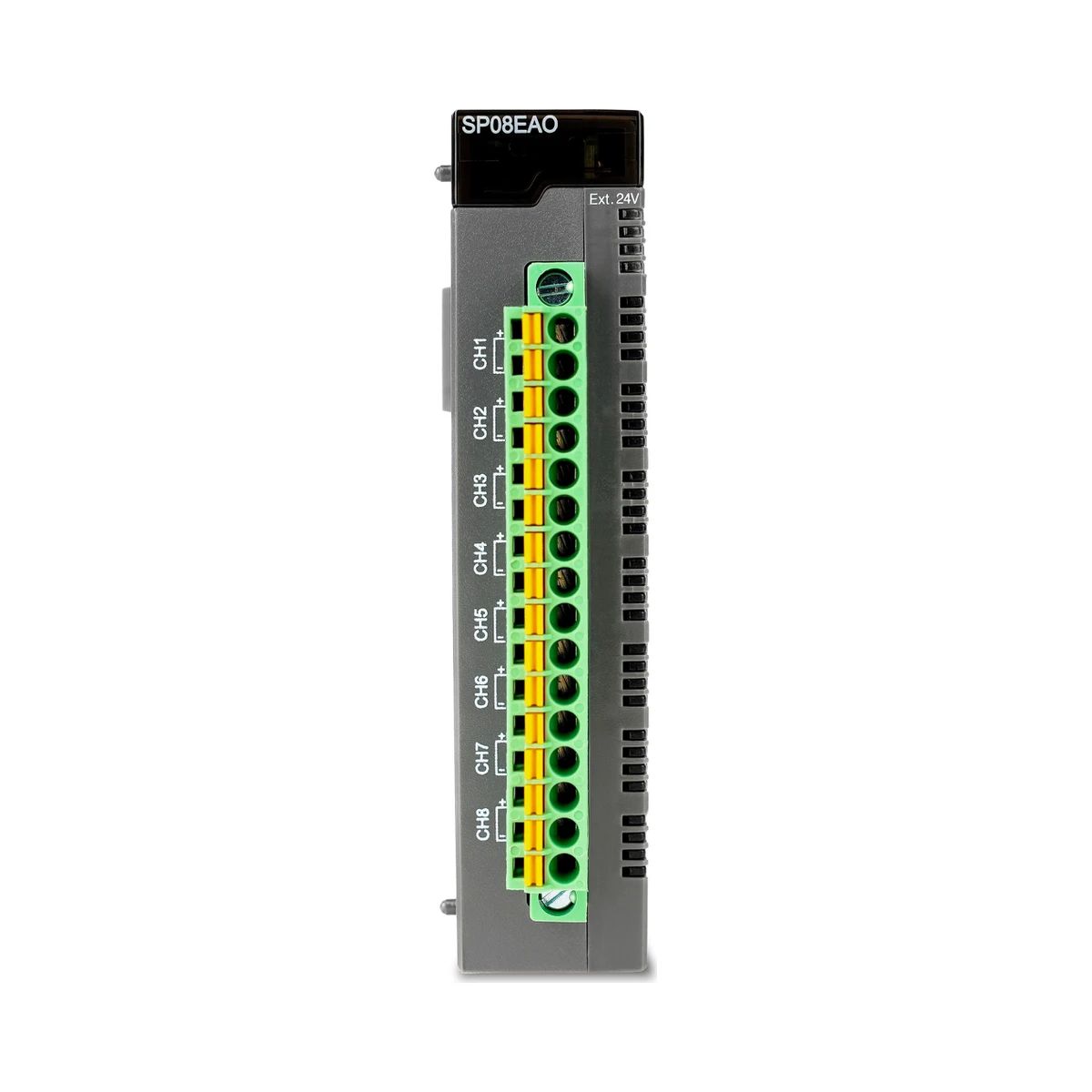

8 entradas analógicas configurables en corriente o tensión, 14 a 16 bits. Sale más barato por punto que dos módulos de cuatro y ocupa una sola posición de riel. $1.422.000

CM3-SP04EAA-A

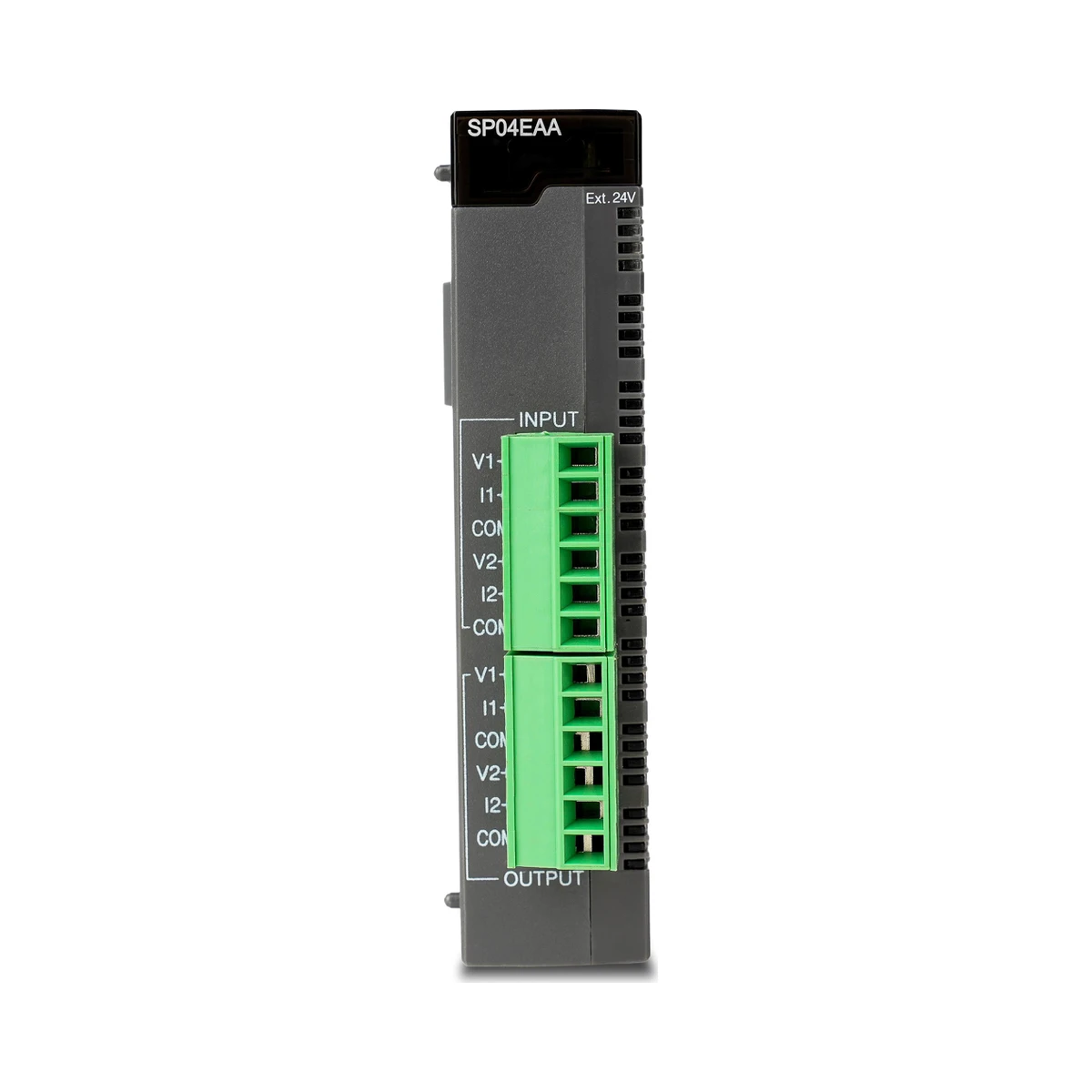

Módulo mixto: 2 entradas y 2 salidas analógicas, entrada de 14 a 16 bits y salida de 14 bits, todas configurables en corriente o tensión. Para un lazo de control sencillo en una sola posición de riel. $1.332.000

CM3-SP04EOAI

4 salidas analógicas de corriente con resolución de 14 bits. Es la que se usa para mandar consigna de 4-20 mA a variadores, válvulas motorizadas y posicionadores. $1.138.000

CM3-SP04EOAV

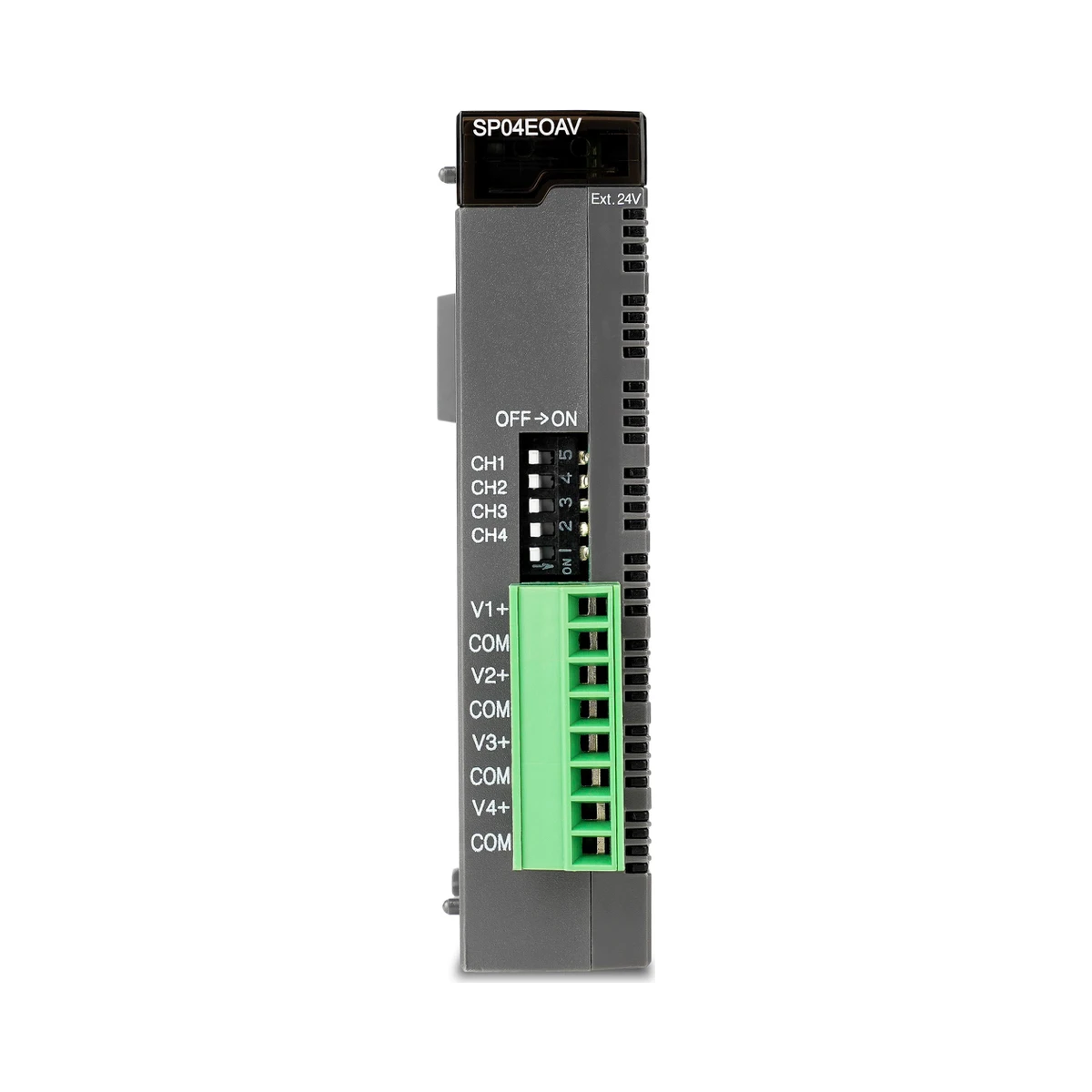

4 salidas analógicas de tensión con resolución de 14 bits, para consignas de 0-10 V. $1.138.000

Preguntas frecuentes

¿Sirven para sondas PT100 o para termopares?

No directamente. Una PT100 es una resistencia y un termopar entrega milivoltios: los dos necesitan electrónica de acondicionamiento propia. Para eso están los módulos de temperatura PT100 y termopar de la misma serie. Si el sensor de temperatura ya entrega 4-20 mA, entonces sí entra por estos módulos.

¿Qué significa 14 a 16 bits de resolución?

Es en cuántos pasos se divide el rango medido. Con 16 bits, un rango de 0 a 10 bares se lee en pasos de menos de 0,2 milibares. En la práctica, la precisión real la fija el transmisor, no el módulo: estos convertidores no son el eslabón débil del lazo.

¿El transmisor necesita fuente aparte?

Depende del transmisor. Los de dos hilos toman su alimentación del mismo lazo de 24 V; los de tres o cuatro hilos necesitan alimentación propia. En tablero se resuelve con una fuente de 24 V CC para riel DIN.

¿Cuántos módulos analógicos caben en una CPU?

El límite es el de la CPU —once módulos en las PLC-S estándar, quince en las PLC-S Plus— contando todos los tipos juntos, no solo los analógicos.

¿Puedo usarlos con el PLC compacto Micro-S?

No: el Micro-S no tiene bus de expansión. Sus referencias de 32 puntos ya traen dos entradas y dos salidas analógicas integradas; si hacen falta más, la salida es el PLC modular.

¿Las salidas de corriente mueven una válvula proporcional directamente?

Mandan la señal de consigna, no la potencia. La válvula o el actuador necesitan su propia alimentación; el módulo solo le dice a qué posición ir.
