Fuente de Alimentación 24V CC para Riel DIN, 15 a 120 W · Rievtech serie RPS

Descripción

La fuente de 24 V CC es la pieza que nadie mira hasta que falla, y entonces se lleva por delante el PLC, la pantalla y los sensores del tablero. La serie RPS de Rievtech cubre el rango que realmente se usa en automatización —de 15 a 120 W— con montaje en riel DIN, entrada universal y las protecciones que uno espera de una fuente industrial.

Siete referencias, todas con salida de 24 V CC. La elección se hace por dos cosas: cuánta corriente se necesita y cuánto ancho de riel hay disponible.

Las siete referencias

La diferencia entre las versiones estándar y las «S»

Las referencias con S en el código —RPS-15-S24, RPS-60-S24, RPS-U120-S24— tienen otra geometría: son angostas y altas, de 32 mm de ancho pero casi 100 mm de fondo. Las estándar son anchas y planas. No es un detalle menor: en un tablero donde el riel está lleno pero sobra profundidad, una S de 32 mm de ancho resuelve lo que una de 78 mm no. Al revés, en un gabinete de poca profundidad conviene la versión plana.

A igual potencia, por ejemplo RPS-60-24 frente a RPS-60-S24, la salida eléctrica es la misma: 24 V CC con 2,5 A. La decisión es exclusivamente de espacio.

Lo que traen todas

• Entrada universal — de 85 a 264 V CA o de 120 a 370 V CC, 47 a 63 Hz. Funciona igual en 120 V que en 220 V sin conmutar nada.
• LED DC OK — confirma salida presente sin sacar el multímetro. Es lo primero que se mira cuando un tablero no arranca.
• Ajuste de tensión — potenciómetro +V ADJ de 21,6 a 26,4 V, para compensar la caída de línea en tiradas largas de cable hacia sensores remotos.
• Protección por sobrecarga — limitación de corriente constante entre el 105 % y el 160 % de la potencia nominal, con recuperación automática al desaparecer la falla. No hay que ir a rearmar nada.
• Protección por sobretensión — corta la salida entre 27,6 y 32,4 V y se recupera al reenergizar.
• Montaje en riel DIN por clip posterior.

Datos eléctricos de la familia

Los valores siguientes corresponden a las hojas técnicas de las referencias de 45 W y 60 W, que son las más usadas de la serie.

Cómo dimensionar

La regla práctica es sumar el consumo de todo lo que cuelga de la fuente y dejar un 30 % de margen. Referencias útiles del catálogo:

• Pantalla HMI de 4,3″ — menos de 5 W.
• Pantallas HMI de 7″ — menos de 10 W.
• Pantalla HMI de 15,6″ — menos de 18 W, y exige al menos 18 V en bornes.
• Controladores PR — unos pocos vatios el CPU, más lo que consuman las bobinas de los relés externos.
• Sensores de campo de 4-20 mA — unos 0,5 W cada uno; los transmisores con display consumen más.

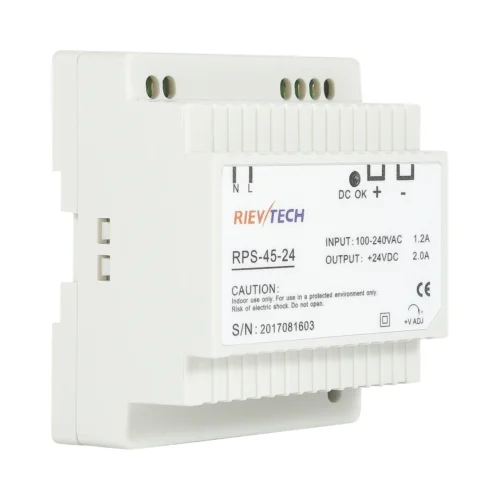

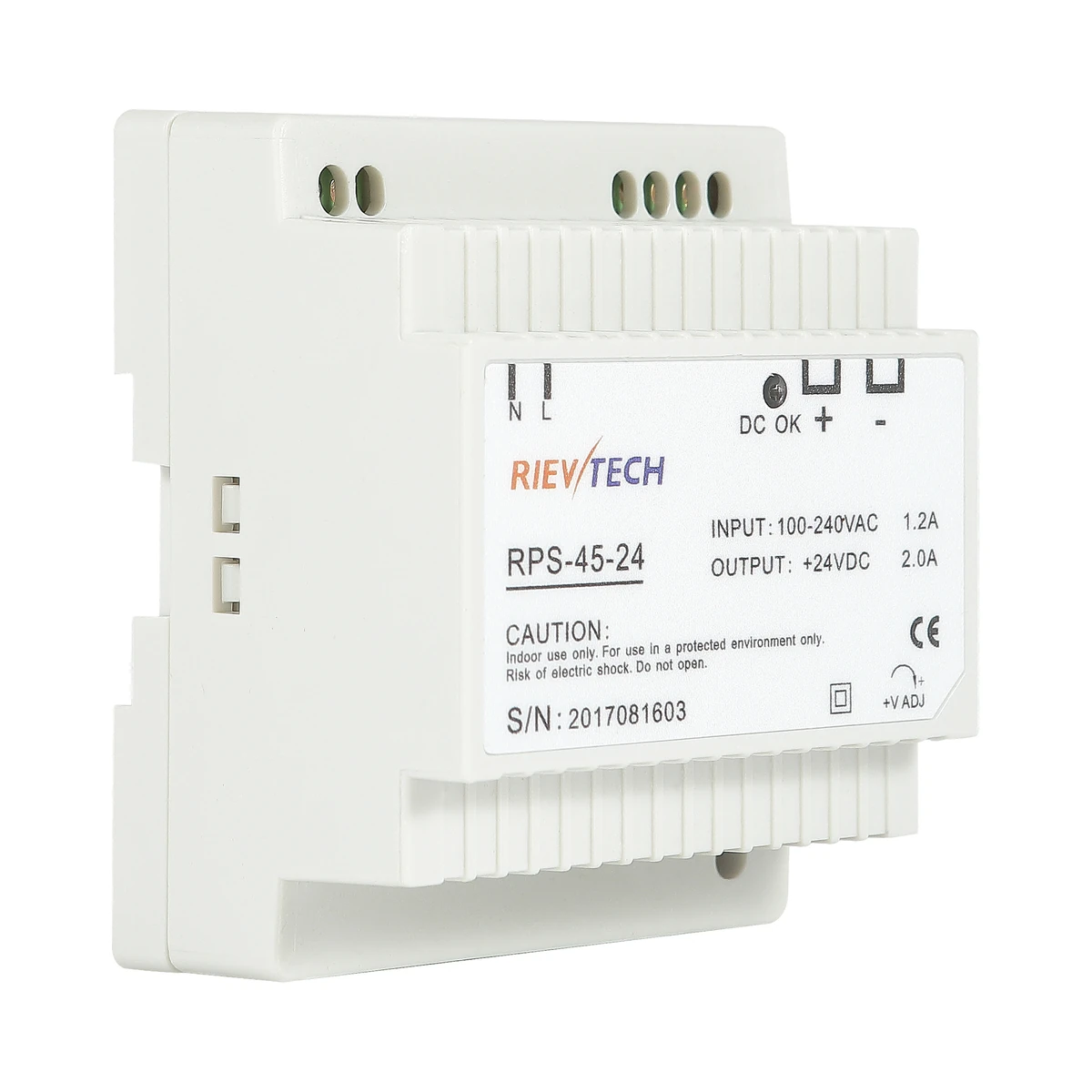

Un tablero típico con un controlador PR-18, una pantalla de 7 pulgadas y media docena de sensores se resuelve holgado con una RPS-45-24. Si además entra una pantalla grande o una veintena de sensores, la RPS-100-24 es la opción segura.

Preguntas frecuentes

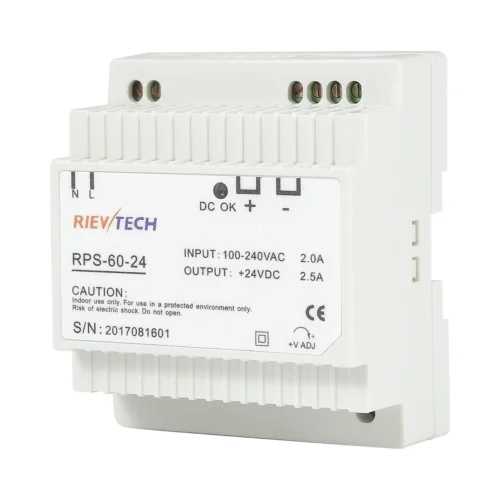

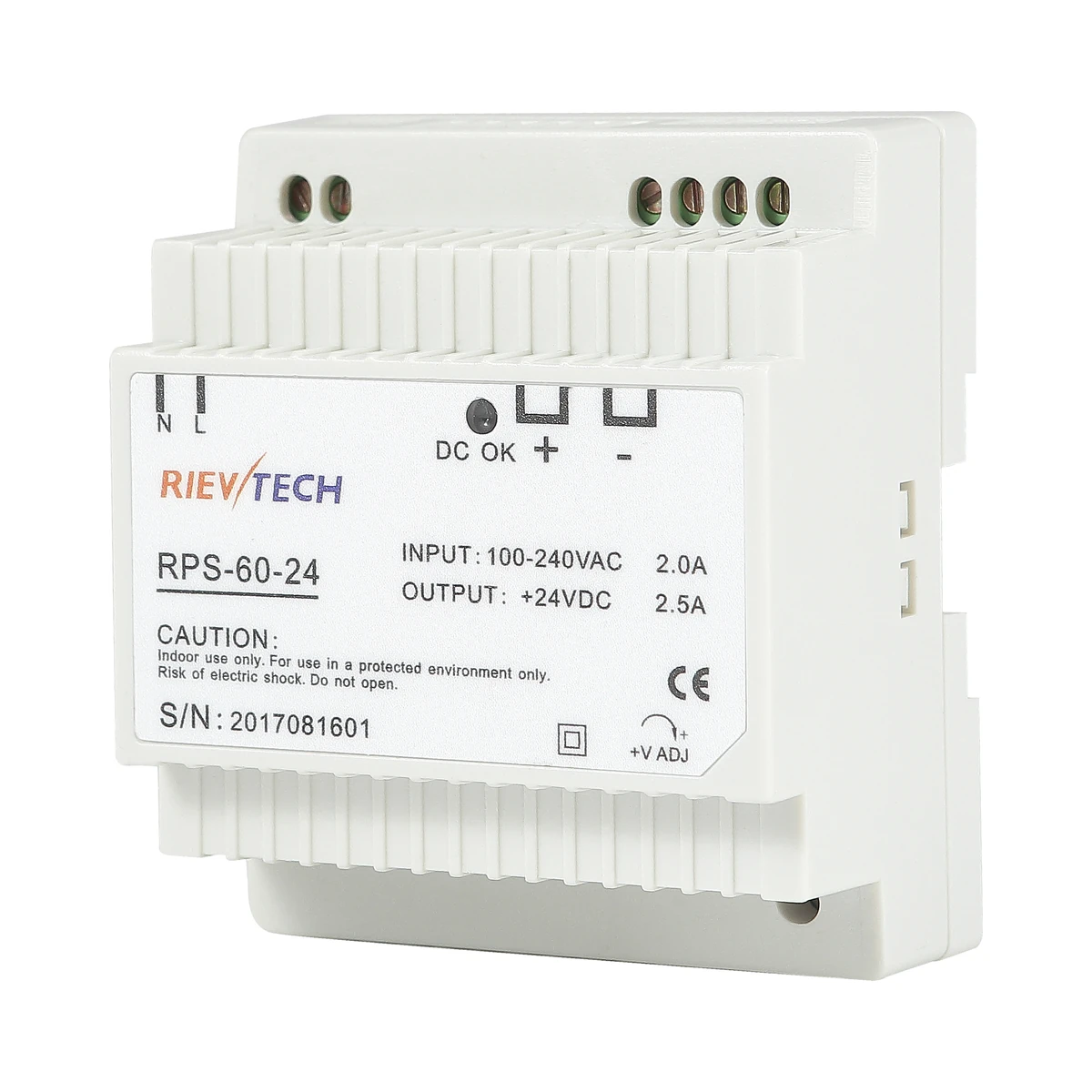

¿Cuál es la diferencia entre la RPS-60-24 y la RPS-60-S24?

Solo la forma. Ambas entregan 24 V CC con 2,5 A. La estándar es ancha y plana (78 × 93 × 56 mm); la S es angosta y profunda (103,7 × 32 × 97,5 mm). Se elige según el espacio libre que quede en el riel o en el fondo del gabinete.

¿Sirven con alimentación de 120 V?

Sí. La entrada es universal de 85 a 264 V CA. También aceptan corriente continua de 120 a 370 V, lo que las hace utilizables en tableros con bus DC.

¿Qué pasa si se sobrecarga la salida?

La fuente limita la corriente entre el 105 % y el 160 % de la potencia nominal y se recupera sola cuando desaparece la sobrecarga. No hay fusible que reponer ni botón que rearmar.

¿Se pueden poner dos en paralelo para duplicar la corriente?

El fabricante no declara conexión en paralelo con reparto de carga para esta serie. Lo recomendable es pasar a una referencia de mayor potencia, o repartir las cargas en dos circuitos independientes con su propia fuente.

¿Por qué ajustar la tensión de salida?

Porque en tiradas largas de cable hacia sensores remotos la caída puede dejar el equipo por debajo de su mínimo. Subir la salida a 25 o 26 V en la fuente compensa esa caída sin cambiar el cableado. El ajuste va de 21,6 a 26,4 V.

¿Necesitan ventilación forzada?

No. Trabajan por convección natural entre −20 y +60 °C. Conviene dejar unos centímetros libres arriba y abajo y no montarlas pegadas a una fuente de calor.

¿Qué diferencia hay con la serie ELC?

La serie ELC ofrece además salidas de 5 V y 12 V, útiles para cámaras, routers industriales y electrónica que no acepta 24 V. La serie RPS es solo de 24 V pero cubre más rango de potencia, hasta 120 W.
