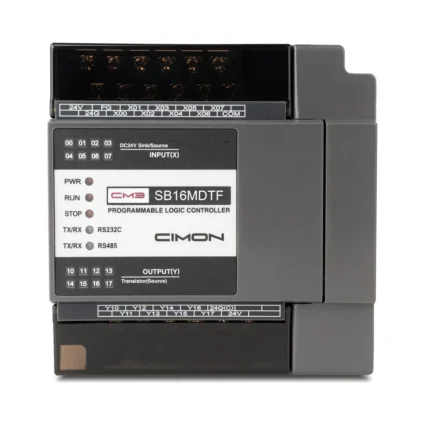

Controlador Programable (PLC) Compacto · CIMON Micro-S

Descripción

El Micro-S es la versión compacta de la serie CM3 de CIMON: un controlador lógico programable de cuerpo cerrado, sin bus de expansión, con todo lo necesario ya adentro. Se usa donde la cuenta de puntos está definida y no va a crecer —una máquina, una bomba, un sistema de dosificación, un tablero de arranque— y donde el espacio en el riel es escaso.

Frente a un relé programable de gama baja, el Micro-S conserva lo que hace falta en un proyecto serio: puerto Ethernet con Modbus TCP, dos puertos serie con Modbus RTU maestro y esclavo, posicionamiento de dos ejes, conteo rápido y el mismo entorno de programación CICON, gratuito, que usan las CPU modulares. Las referencias de 32 puntos añaden además cuatro canales analógicos —dos de entrada y dos de salida— sin módulo aparte.

Las cinco referencias

Cuándo conviene el compacto y cuándo no

Conviene cuando la cantidad de señales está cerrada, cuando el tablero es pequeño y cuando se van a fabricar varios equipos iguales: es una sola referencia por tablero, menos conexiones internas y menos puntos de falla.

No conviene si hay alguna posibilidad de que el proyecto crezca, si se necesitan más de cuatro canales analógicos, o si hacen falta sondas PT100 o termopares. En esos casos la opción correcta es el PLC modular de la serie CM3 PLC-S, que acepta hasta quince módulos de expansión. Un Micro-S no se puede ampliar después.

Especificaciones comunes

• Comunicación: un puerto Ethernet y dos puertos serie.
• Protocolos: Modbus RTU maestro y esclavo, Modbus TCP esclavo, protocolo de usuario serie, PLC Link de alta velocidad y comunicación nativa con HMI CIMON.
• Expansión: ninguna. Es un equipo cerrado.
• Programación: CICON, gratuito, en escalera y texto estructurado.
• Montaje: riel DIN de 35 mm.
• Protección: IP20, uso en tablero.
• Certificación: listado UL.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

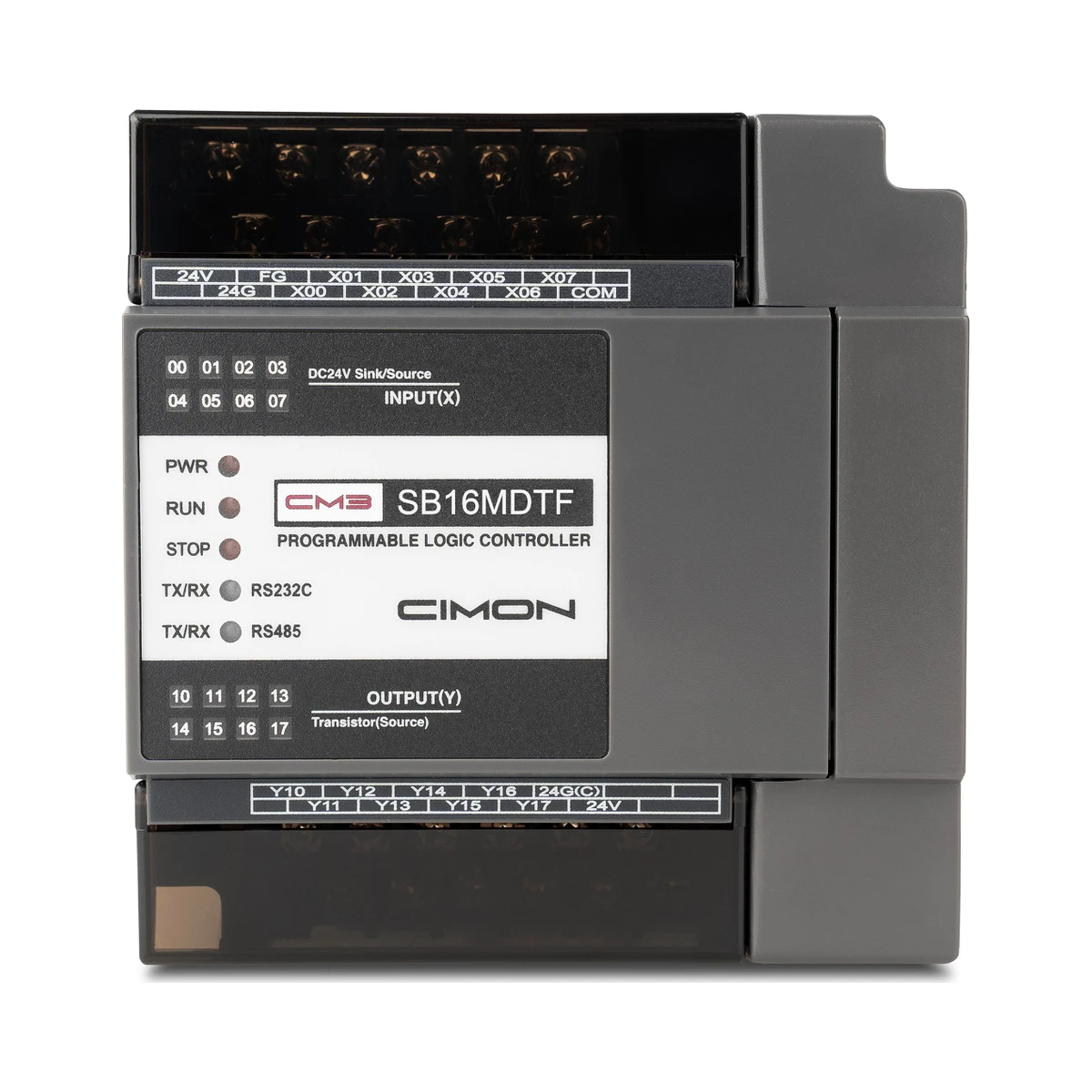

CM3-SB16MDTF

PLC compacto Micro-S de 16 puntos: 8 entradas digitales sink o source y 8 salidas por transistor NPN. Un puerto Ethernet, dos puertos serie, posicionamiento de 2 ejes y conteo rápido de 2 canales. Cuerpo cerrado, sin expansión. $1.360.000

CM3-SB16MDCF

Igual a la CM3-SB16MDTF con las 8 salidas por transistor PNP. $1.360.000

CM3-SB32MDTF

PLC compacto Micro-S de 32 puntos con analógicas: 16 entradas digitales sink o source más 2 entradas analógicas, y 16 salidas por transistor NPN más 2 salidas analógicas. Un puerto Ethernet, dos serie, posicionamiento de 2 ejes y conteo rápido. $1.917.000

CM3-SB32MDCF

La misma de 32 puntos con analógicas, con las 16 salidas por transistor PNP. $1.917.000

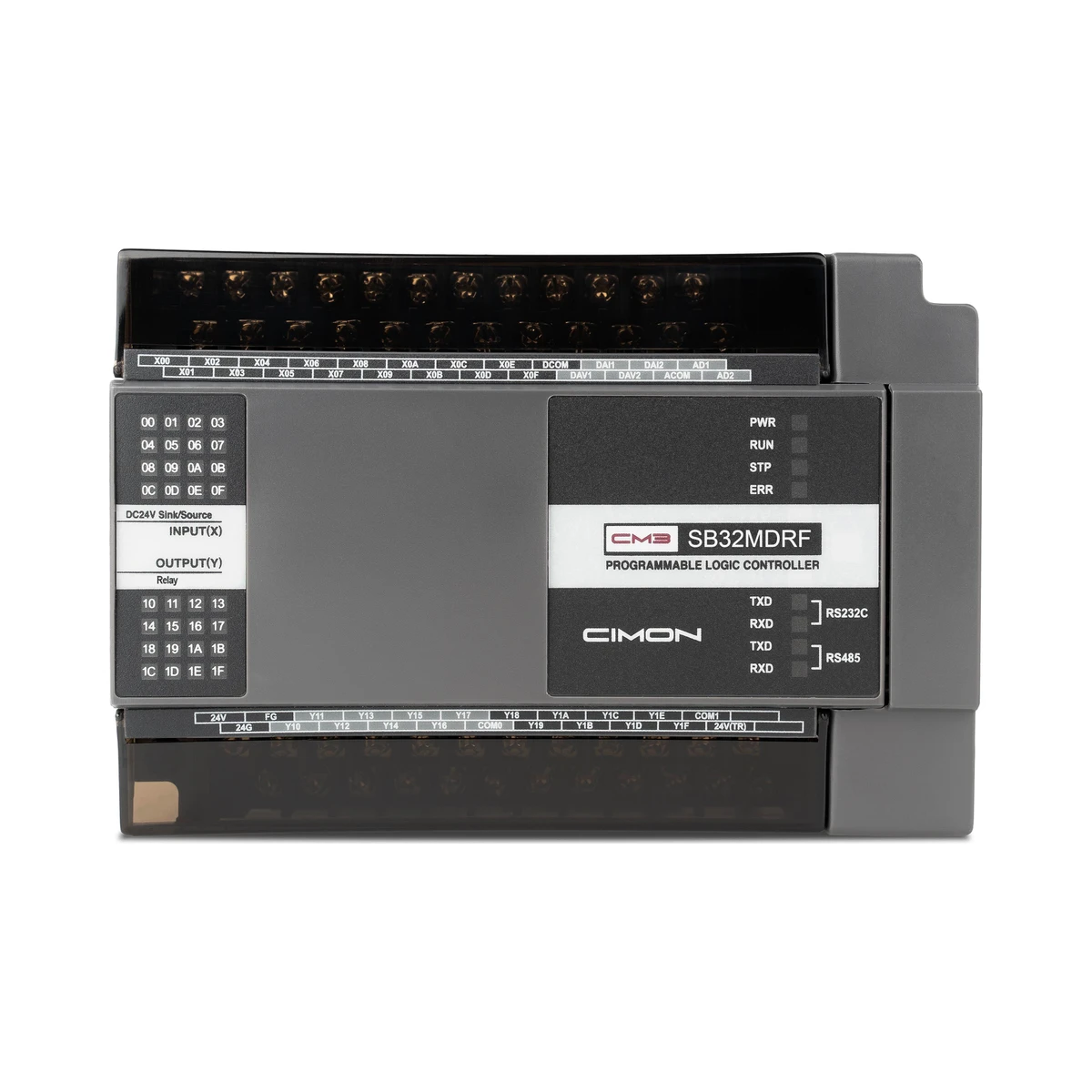

CM3-SB32MDRF

PLC compacto Micro-S de 32 puntos con 16 entradas digitales más 2 analógicas y 16 salidas por relé más 2 analógicas. Un puerto Ethernet, dos serie y conteo rápido. Es la opción para contactores y cargas de 240 V CA. $1.917.000

Preguntas frecuentes

¿En qué se diferencia del PLC modular de la misma serie?

En el bus de expansión. El Micro-S es cerrado: lo que trae es lo que hay. El modular admite hasta quince módulos de entradas, salidas, temperatura, comunicación y funciones especiales. A cambio, el Micro-S cuesta bastante menos y ocupa menos riel.

¿Los canales analógicos de las referencias de 32 puntos sirven para un sensor de presión de 4-20 mA?

Sí. Las dos entradas analógicas de las referencias CM3-SB32 admiten señal de proceso y las dos salidas sirven para mandar consigna a un variador o a una válvula proporcional. Para más de dos señales analógicas hay que ir al modular.

¿Puedo conectarle una pantalla HMI?

Sí. Habla nativamente con las HMI CIMON por Ethernet o serie, y con cualquier otra pantalla que sea maestro Modbus. SOLINTECK también maneja pantallas HMI de 7 pulgadas y otros tamaños para armar el conjunto.

¿Necesita batería o tarjeta de memoria?

No. El programa queda en memoria no volátil dentro del equipo. Las referencias Micro-S no tienen ranura SD, a diferencia de dos CPU de la línea modular.

¿NPN o PNP, cuál pido?

Depende del actuador, no del PLC. Si el equipo de campo espera que se le conmute el negativo, va NPN; si espera el positivo, PNP. Si son contactores, electroválvulas o cargas de 240 V CA, lo más simple es la referencia de relé, la CM3-SB32MDRF.

¿Qué tiempo de entrega manejan?

Escríbanos con la referencia exacta y le confirmamos existencia en Bogotá y tiempo de entrega el mismo día.
