Descripción

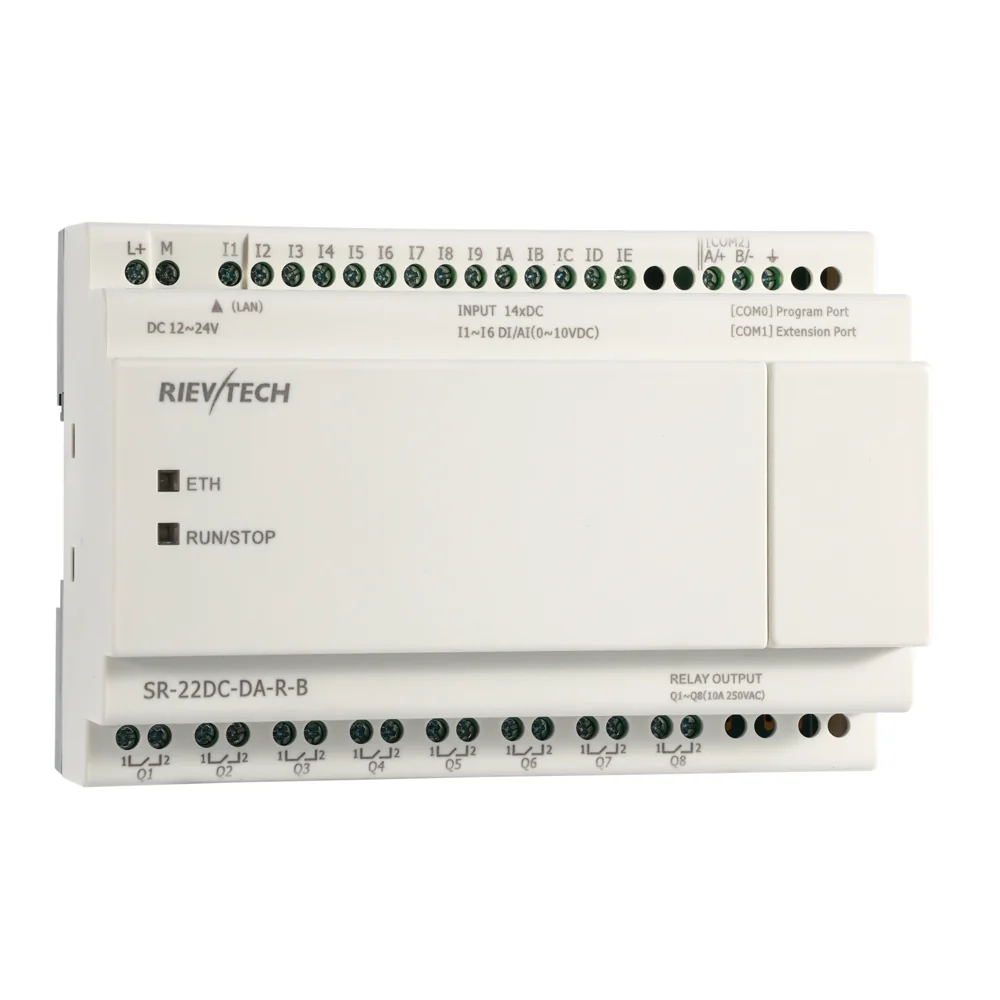

Relé Lógico / Nano PLC Rievtech SR-22DC-DA-R-B (12-24 V DC, 14E/8S analógico sin display)

El relé lógico Rievtech SR-22DC-DA-R-B es la opción de mayor capacidad al mejor costo. Funciona con 12-24 V DC. Además, integra 14 entradas, de las cuales 6 admiten señal analógica 0-10 V. También trae 8 salidas por relé y doble RS485. Sin embargo, no incluye display, por lo que resulta más económico.

Este relé lógico avanzado se configura de forma gráfica. Asimismo, usa los lenguajes FBD y Ladder con el software gratuito xLogic. Gracias a sus 256 temporizadores, 256 contadores y 256 bloques, reemplaza a muchos relés tradicionales. Adicionalmente, trae Ethernet y Modbus RTU/TCP de fábrica.

Ventajas del relé lógico SR-22DC-DA-R-B

En primer lugar, es una alternativa económica al Siemens LOGO! 12/24V y al Schneider Zelio Logic. Además, lee hasta seis señales analógicas al menor costo. Por lo tanto, se integra fácil con HMIs y sistemas SCADA.

Características principales

• Alimentación 12-24 V DC.
• 14 entradas (6 analógicas 0-10 V) y 8 salidas por relé.
• Sin display; se programa desde PC.
• Doble RS485 y Ethernet (10M), con Modbus RTU y TCP.
• 256 temporizadores, contadores y bloques de función.
• Riel DIN 35 mm, IP20 y certificación CE.

Aplicaciones

• Automatización con muchos sensores analógicos al menor costo.
• Control de bombas, HVAC y procesos.
• Integración Modbus con HMIs y SCADA.

Ampliación y equivalencias

Por otro lado, puedes ampliar el equipo con módulos SR-E. Por ejemplo, el módulo SR-E-2AI suma dos entradas analógicas. En conclusión, este relé lógico se adapta a tu proyecto.

Nota: consulte la ficha técnica (datasheet) para el detalle completo de especificaciones.

Especificaciones técnicas del SR-22DC-DA-R-B

Los datos siguientes vienen del datasheet oficial de Rievtech. Por lo tanto, sirven para verificar compatibilidad antes de comprar.

Cómo se compara con el resto de la serie SR

La serie SR tiene ocho modelos que se diferencian por tensión, cantidad de entradas y salidas, y si traen pantalla. Por lo tanto, conviene mirar la tabla antes de pedir.

Documentación técnica descargable

Ficha oficial de fábrica, alojada en nuestro servidor. Por lo tanto, el enlace no se rompe si el fabricante reorganiza su web.

• Datasheet SR-22DC-DA-R-B (PDF)

Preguntas frecuentes

¿Cuántos módulos de expansión acepta?

Hasta tres módulos de la serie SR-E. Además, se pueden combinar tipos distintos: entradas analógicas, salidas analógicas, PT100 o relés.

¿Cómo se programa si no tiene pantalla?

Se carga el programa desde el PC con el software de Rievtech. En cambio, la operación diaria se hace por Modbus o por las entradas físicas. Esta versión es más económica y ocupa menos espacio.

¿Sirve para conectarlo a un sistema SCADA o BMS?

Sí. Habla Modbus RTU por RS485 y Modbus TCP por Ethernet. Por lo tanto, se integra a la mayoría de sistemas de supervisión sin pasarela adicional.

¿En qué lenguaje se programa?

En bloques de función (FBD) y en escalera (Ladder). Es decir, no hace falta saber programar en texto.

¿Qué pasa si se va la energía?

El programa y los parámetros se conservan 10 años. Además, el reloj interno sigue andando unos 20 días con su respaldo.
