Módulos Digitales para Controlador (PLC) · CIMON CM3

Descripción

Los módulos digitales de la serie CM3 amplían los puntos de entrada y salida de un PLC modular CIMON PLC-S sin cambiar la CPU ni reescribir el programa. Se acoplan al bus lateral —hasta once módulos en las CPU estándar y quince en las PLC-S Plus— y sus direcciones se declaran en CICON.

Hay once referencias, y la elección se reduce a tres preguntas: cuántos puntos, qué tipo de salida y cómo se quiere cablear.

Las once referencias

Push-in o bornera remota

Es la diferencia que más confunde al cotizar, y cambia la lista de materiales.

Las referencias terminadas en P —EDOP, EOTP, EOCP, EDTP, EDCP— llevan bornera push-in en el propio módulo: se cablea directo, sin accesorios, y el conductor entra a presión sin herramienta ni tornillo. Es la opción por defecto.

Las referencias sin P —EDO, EOT, EOC, EDT— sacan sus 32 puntos por un conector plano y necesitan, además del módulo, una bornera remota CM0-TB32M y su cable. Se usan cuando el tablero está apretado y conviene llevar la bornera a otra zona, o cuando se quiere cambiar un módulo sin volver a cablear nada. Para 32 puntos el cable es el CM0-SCB15E; para los módulos mixtos de 16 entradas y 16 salidas, el CM0-SCB15M.

Especificaciones comunes

• Entradas digitales: 24 V CC, configurables sink o source.
• Salidas por relé: 24 V CC o 240 V CA.
• Bus: lateral de la serie CM3, sin cableado adicional entre módulos.
• Montaje: riel DIN de 35 mm.
• Protección: IP20, uso en tablero.
• Certificación: listado UL.

Referencia por referencia

Precios en pesos colombianos con IVA incluido. Las que terminan en P traen bornera push-in en el módulo; las demás necesitan la bornera remota CM0-TB32M y su cable.

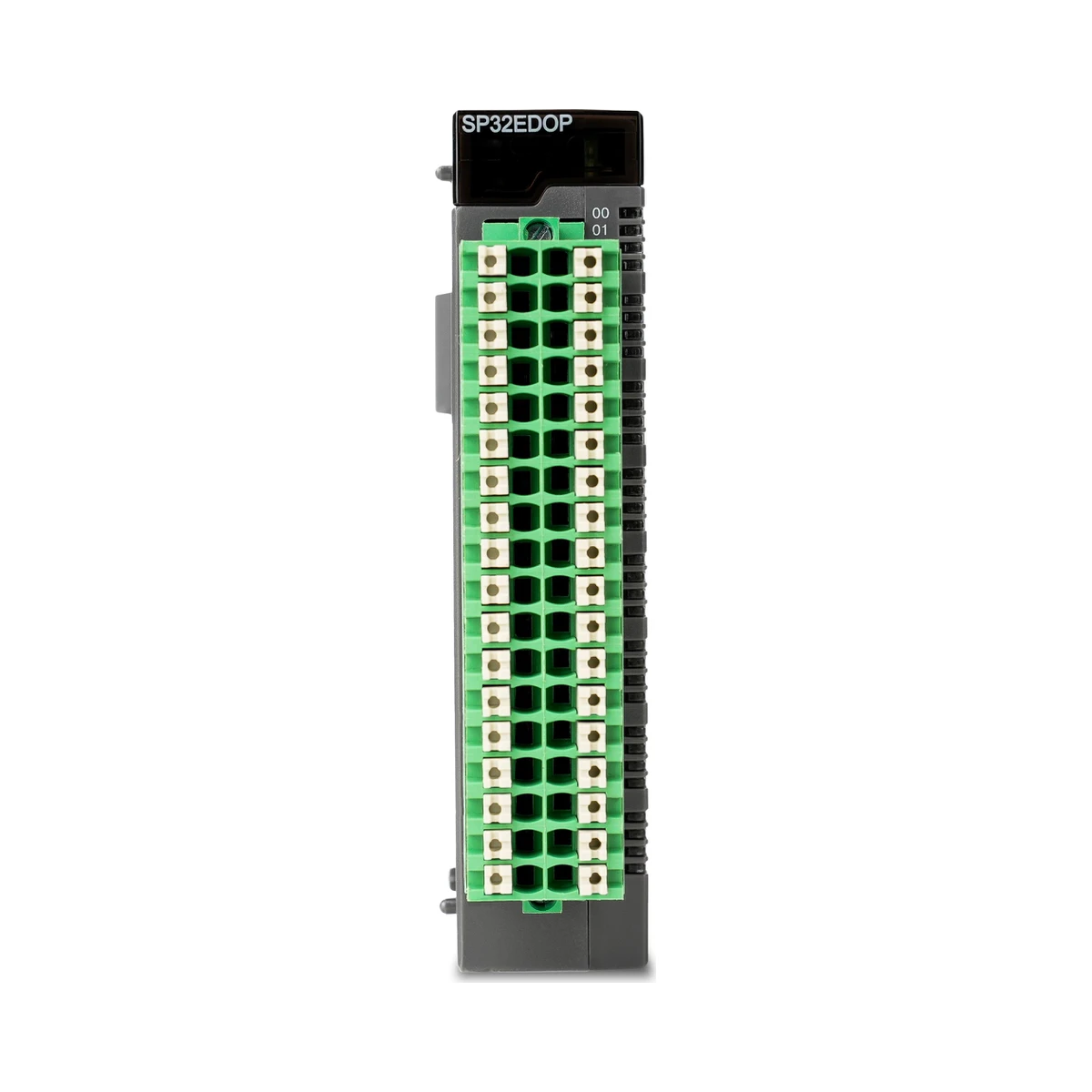

CM3-SP32EDOP

32 entradas digitales sink o source a 24 V CC, con bornera push-in en el propio módulo. $1.185.000

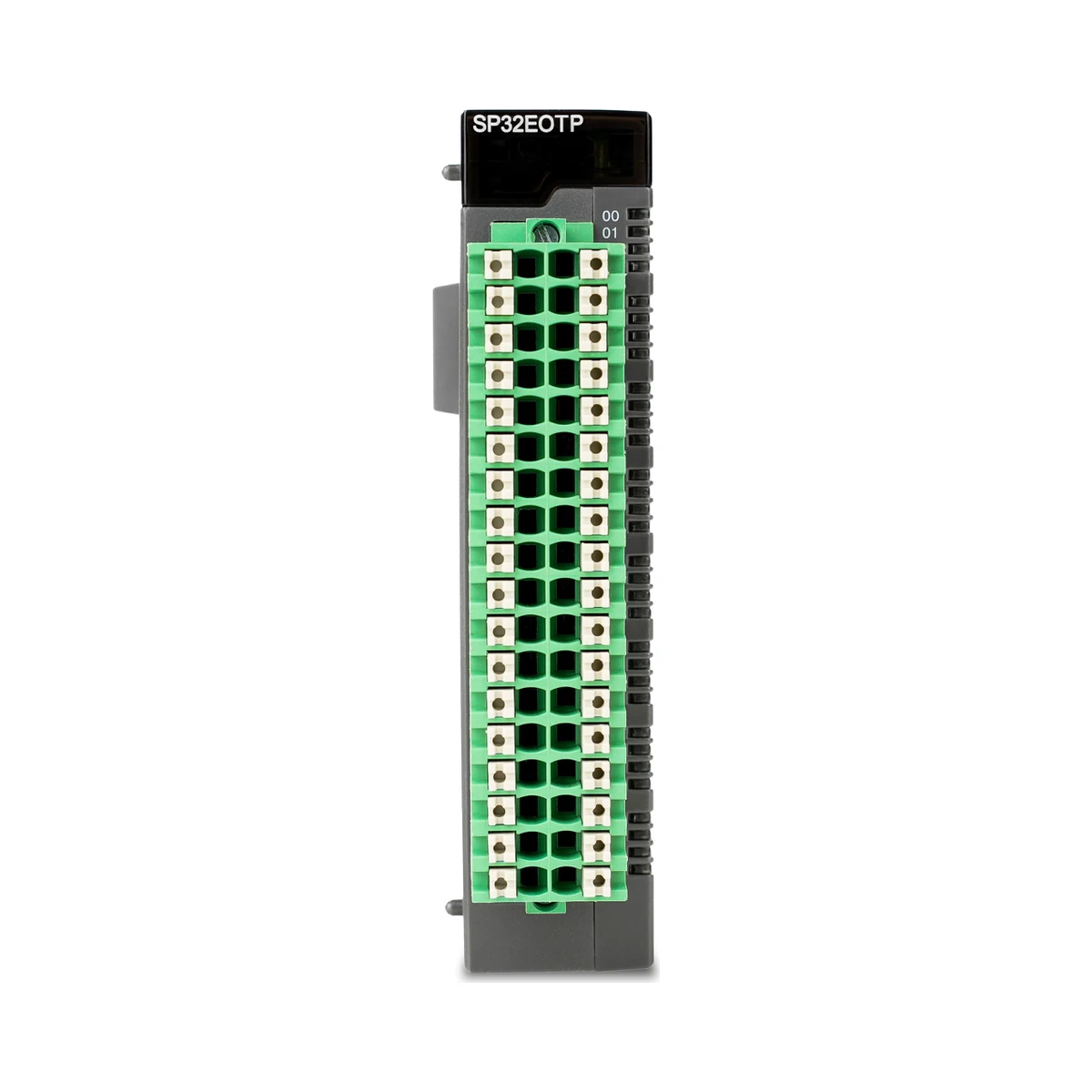

CM3-SP32EOTP

32 salidas por transistor NPN, con bornera push-in. $1.325.000

CM3-SP32EOCP

32 salidas por transistor PNP, con bornera push-in. $1.325.000

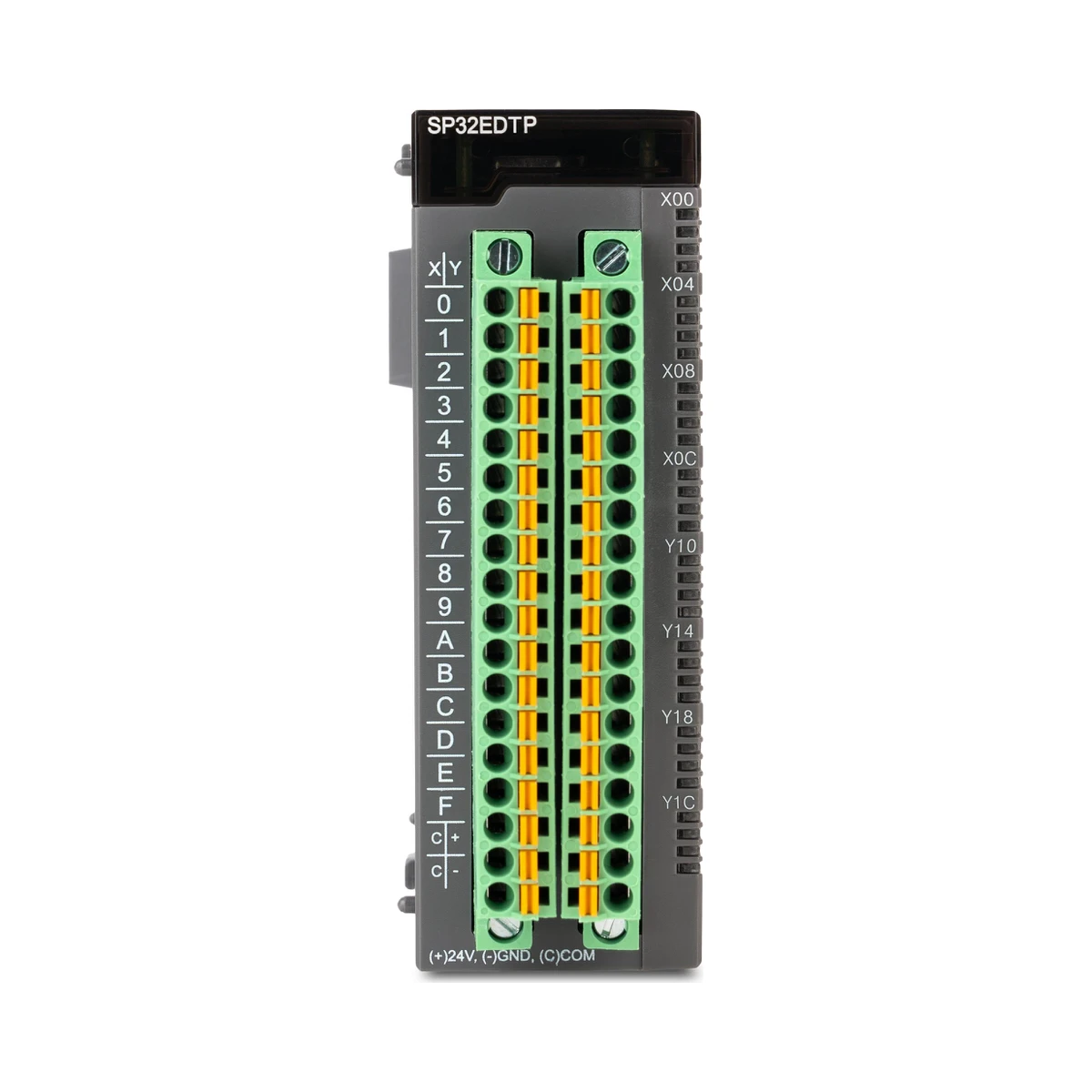

CM3-SP32EDTP

Módulo mixto: 16 entradas digitales sink o source y 16 salidas por transistor NPN, con bornera push-in. $1.381.000

CM3-SP32EDCP

Módulo mixto: 16 entradas digitales y 16 salidas por transistor PNP, con bornera push-in. $1.381.000

CM3-SP32EDO

32 entradas digitales sink o source por conector plano. Requiere la bornera CM0-TB32M y el cable CM0-SCB15E. $1.297.000

CM3-SP32EOT

32 salidas por transistor NPN por conector plano. Requiere bornera CM0-TB32M y cable CM0-SCB15E. $1.562.000

CM3-SP32EOC

32 salidas por transistor PNP por conector plano. Requiere bornera CM0-TB32M y cable CM0-SCB15E. $1.562.000

CM3-SP32EDT

Módulo mixto de 16 entradas y 16 salidas por transistor NPN, por conector plano. Requiere bornera CM0-TB32M y cable CM0-SCB15M —ojo, no el SCB15E—. $1.381.000

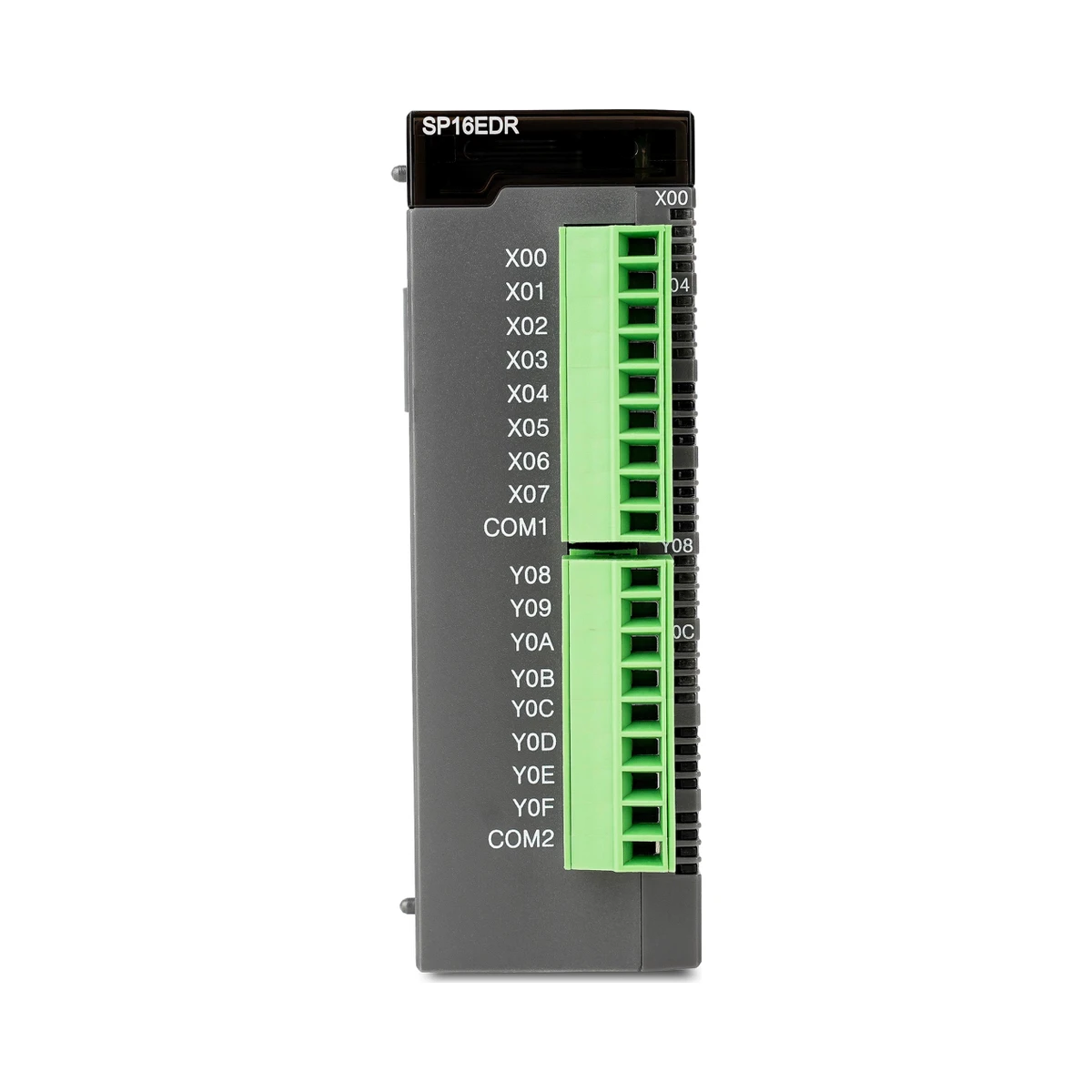

CM3-SP16EDR

Módulo mixto de 8 entradas digitales sink o source y 8 salidas por relé, con bornera de tornillo en el módulo. $1.116.000

CM3-SP16EOR

16 salidas por relé de 24 V CC o 240 V CA, con bornera de tornillo en el módulo. $1.255.000

Preguntas frecuentes

¿Cuántos módulos acepta una CPU?

Hasta once en las CPU PLC-S estándar y hasta quince en las PLC-S Plus. El límite es por CPU, mezclando libremente módulos digitales, analógicos, de temperatura, de comunicación y de función especial.

¿El PLC compacto Micro-S admite estos módulos?

No. El Micro-S es un equipo cerrado sin bus de expansión. Los módulos de esta ficha solo funcionan con las CPU modulares de la serie PLC-S.

¿Relé o transistor?

Relé para contactores, electroválvulas, resistencias y cualquier carga de 240 V CA: aguanta más corriente y aísla galvánicamente. Transistor cuando hay que conmutar rápido y muchas veces —por desgaste el relé tiene vida finita— y siempre que la salida vaya a un servodriver o a un tren de pulsos.

¿Qué pasa si me equivoco entre NPN y PNP?

El módulo no se daña, pero el actuador no conmuta: son polaridades opuestas. La regla práctica es mirar el equipo de campo. Si la hoja del actuador dice «entrada PNP», la salida del PLC debe ser PNP, o sea la referencia con C (EOCP, EDCP, EOC).

¿Se pueden mezclar módulos de entradas y de salidas en la misma CPU?

Sí, en cualquier orden y proporción, hasta el límite de módulos de la CPU. Las direcciones se asignan por posición y se declaran en CICON.

¿Sirven para señales de 110 V CA?

Las entradas de estos módulos son de 24 V CC. Para señales de tensión de red hay que usar relés de interfaz en la bornera, que es la práctica normal de tablero y además protege el módulo.
