Módulos de Comunicación para Controlador (PLC) · CIMON CM3

Descripción

Las CPU de la serie CM3 PLC-S ya traen dos puertos serie y, casi todas, un puerto Ethernet. Estos tres módulos se agregan cuando esos puertos no alcanzan: cuando hay que hablar con varias redes a la vez, cuando se necesita un puerto dedicado que no compita con la programación, o cuando el PLC tiene que ser maestro de una red y esclavo de otra al mismo tiempo.

Las tres referencias

Cuál pedir según lo que haya que conectar

• Variadores de frecuencia, medidores de energía, controladores de temperatura o cualquier bus multipunto: el CM3-SP02ERS. Su canal RS-422/485 es el que permite colgar varios equipos en el mismo par trenzado con el PLC como maestro Modbus RTU.
• Dos equipos punto a punto —una balanza, un lector de código de barras, una impresora de etiquetas, un equipo de laboratorio—: el CM3-SP02ERR, con dos RS-232C independientes.
• Una segunda red Ethernet: el CM3-SP01EET. El caso típico es separar la red de planta de la red corporativa, o dejar un puerto dedicado al SCADA y otro a la programación. También sirve cuando el PLC tiene que ser maestro Modbus TCP para leer equipos remotos, no solo esclavo.

RS-485 frente a RS-232, en corto

RS-485 es señal diferencial: soporta hasta 1.200 m, admite varios equipos en el mismo bus y resiste el ruido de un tablero con variadores. Es lo que se usa en planta.

RS-232 es punto a punto, 15 m como máximo y un solo equipo por puerto. Sigue vivo porque muchos instrumentos de laboratorio, balanzas y periféricos solo lo traen.

Especificaciones comunes

• Velocidad serie: hasta 115.200 bps.
• Alimentación: por el bus de la CPU, sin fuente aparte.
• Configuración: puerto, velocidad, paridad y mapa Modbus desde CICON.
• Montaje: riel DIN de 35 mm.
• Protección: IP20, uso en tablero.
• Certificación: listado UL.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

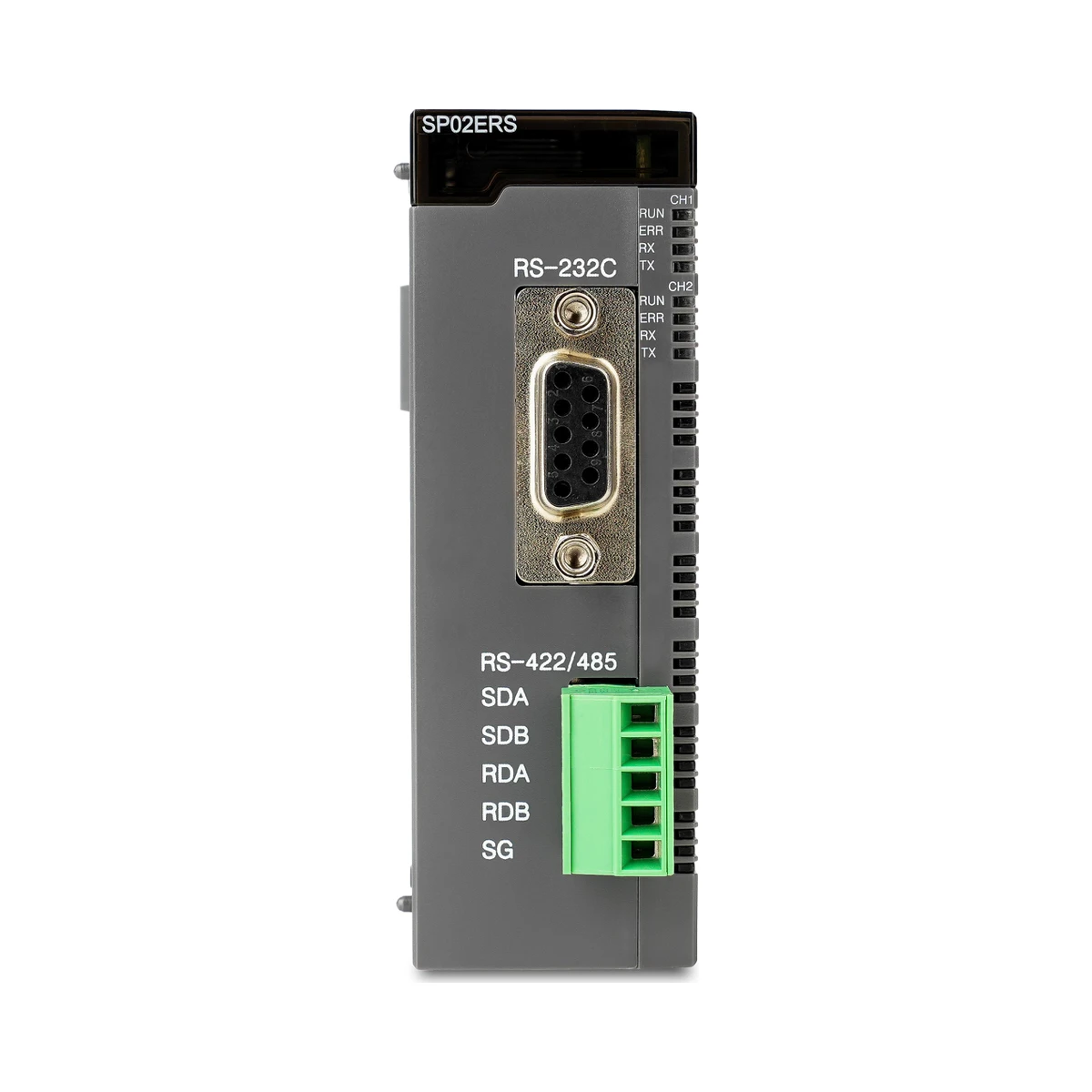

CM3-SP02ERS

Módulo serie mixto: un canal RS-232C en conector DSUB de 9 pines y un canal RS-422/485 en bornera, los dos con Modbus RTU maestro y esclavo, hasta 115.200 bps. Es el que se usa para colgar variadores, medidores de energía o controladores en un mismo bus. $1.722.000

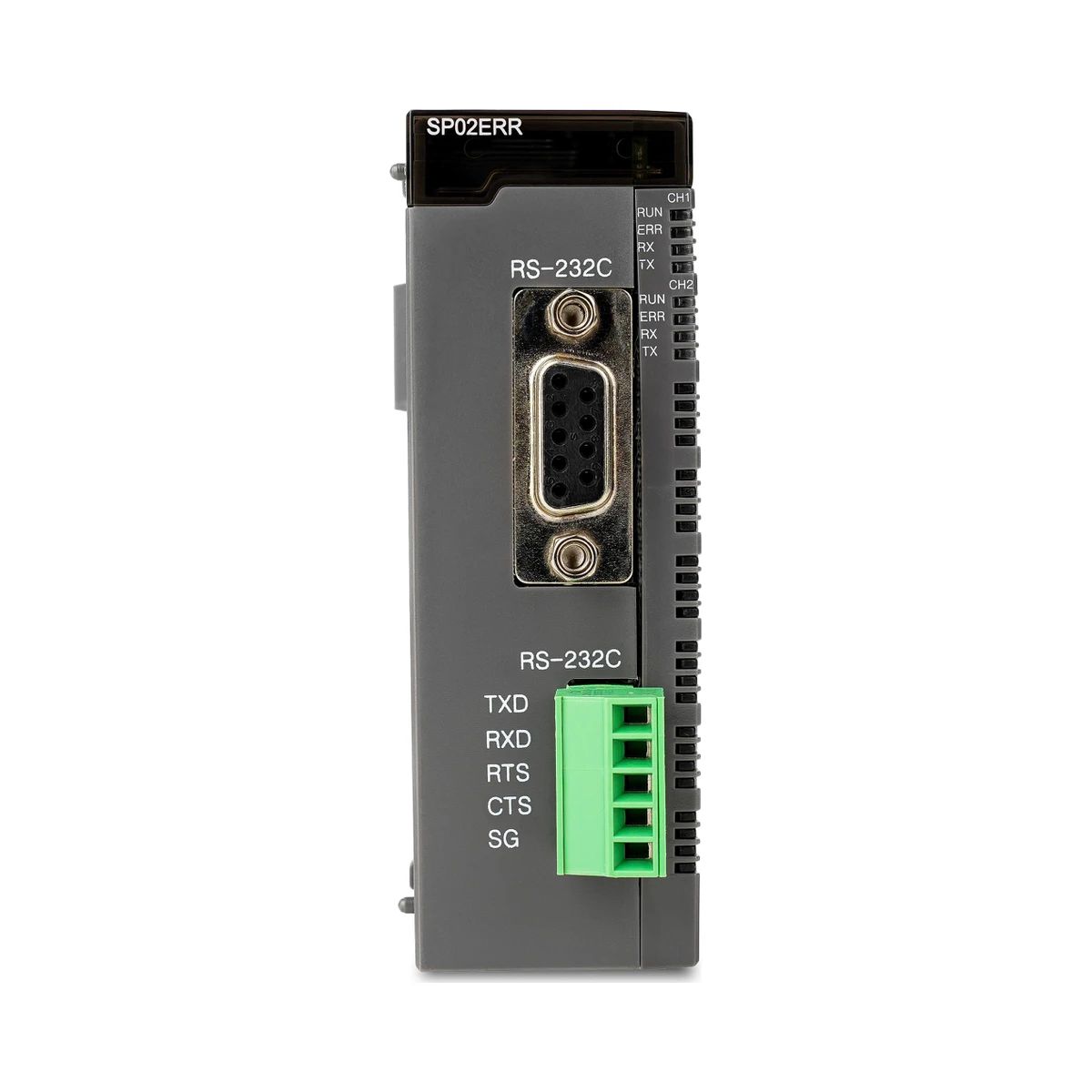

CM3-SP02ERR

Dos canales RS-232C, uno en DSUB de 9 pines y otro en bornera, con Modbus RTU maestro y esclavo. Para dos equipos punto a punto: balanzas, lectores de código de barras, impresoras de etiquetas o instrumentos de laboratorio. $1.722.000

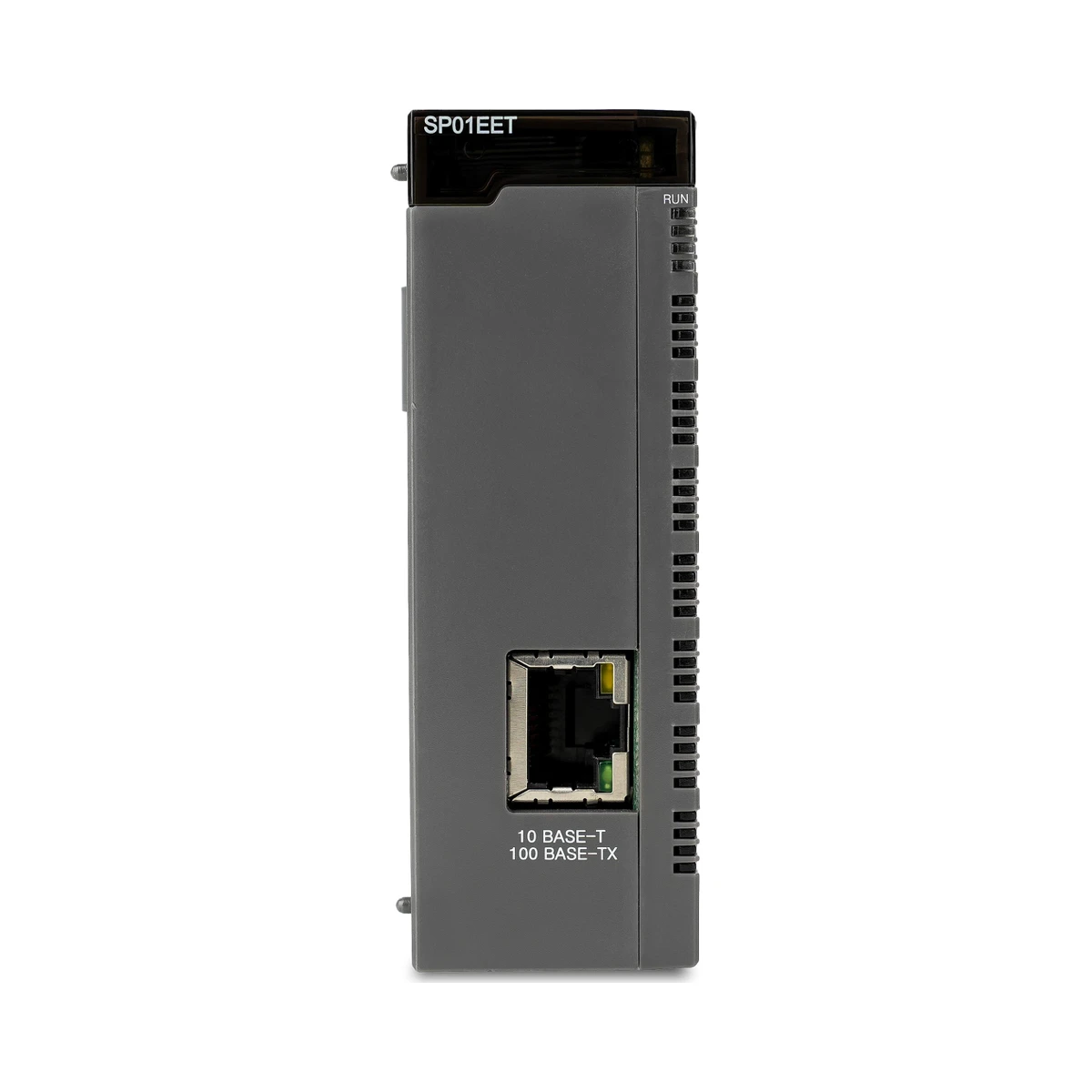

CM3-SP01EET

Módulo Ethernet de 10/100 Mbps en RJ45, con Modbus TCP maestro y esclavo y protocolo de usuario sobre Ethernet y sobre serie. Se agrega cuando hay que separar la red de planta de la corporativa, o cuando el PLC tiene que leer equipos remotos como maestro. $2.085.000

Preguntas frecuentes

¿No basta con los puertos que ya trae la CPU?

Muchas veces sí. Estos módulos hacen falta cuando se acaban los puertos, cuando conviene aislar redes distintas, o cuando el proyecto necesita más de un maestro Modbus simultáneo. Antes de cotizar un módulo vale la pena contar los puertos que realmente se van a usar.

¿El módulo Ethernet permite conectar el PLC a un SCADA en la nube?

Permite conectarlo a la red. Salir a internet depende de la infraestructura del sitio: enrutador, cortafuegos y política de la empresa. Dentro de la planta, el módulo habla Modbus TCP con cualquier SCADA, incluido CIMON SCADA.

¿Cuántos equipos puedo colgar del RS-485?

El estándar admite 32 nodos por segmento sin repetidor. En Modbus RTU lo que suele limitar antes es el tiempo de ciclo: cuantos más esclavos y más registros, más lenta la ronda de consulta.

¿Se pueden poner varios módulos de comunicación en la misma CPU?

Sí, hasta el límite de módulos de la CPU —once en las PLC-S estándar, quince en las PLC-S Plus— contando todos los tipos.

¿Necesito resistencias de terminación en el bus RS-485?

En tramos largos o a velocidad alta, sí: 120 Ω en los dos extremos físicos del bus, no en los equipos intermedios. Es la causa más común de comunicación intermitente en un bus Modbus RTU.

¿Sirven para hablar con equipos que no son CIMON?

Sí. Modbus RTU y Modbus TCP son estándares abiertos: variadores, medidores, controladores y gateways de cualquier marca se integran mapeando sus registros en CICON.
