HMI con PLC Integrado de 7 Pulgadas · CIMON Xpanel Hybrid sHP07

Descripción

Una HMI con PLC integrado junta en un solo equipo la pantalla táctil de operación y el controlador que maneja la máquina. Así, se ahorra un equipo, el cableado entre los dos y espacio en el tablero.

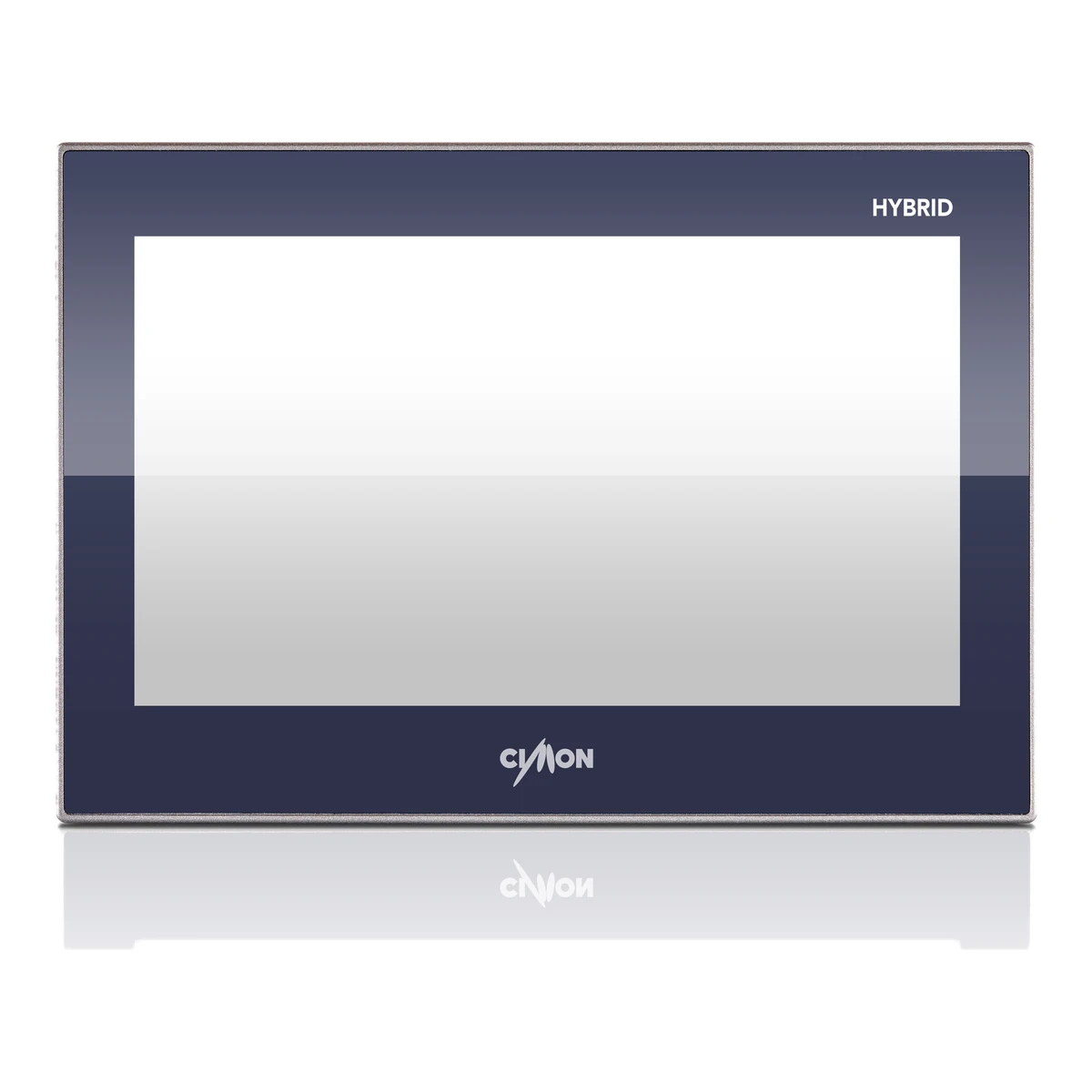

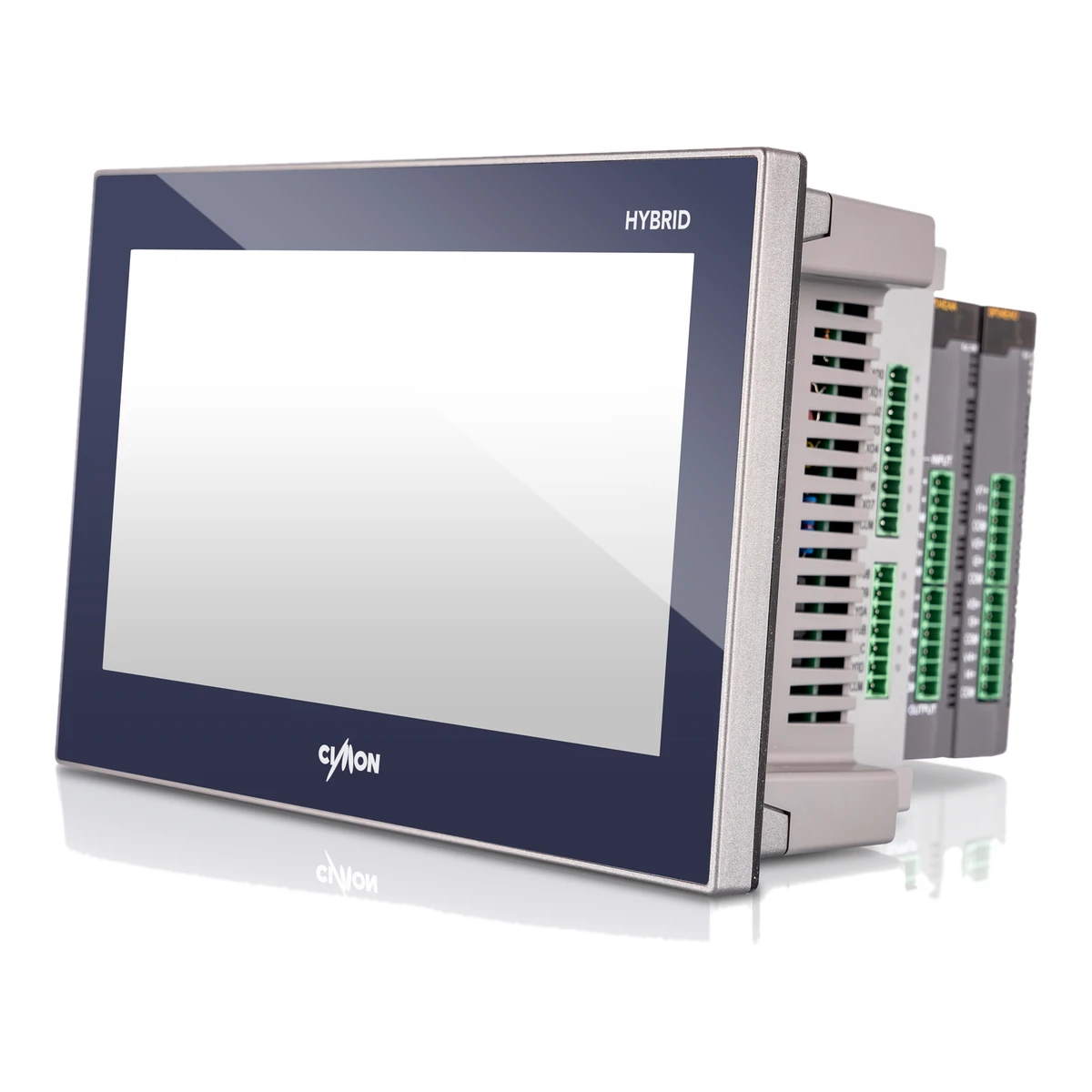

Por eso, la CIMON Xpanel Hybrid sHP07 trae una pantalla táctil de 7 pulgadas y, detrás, un PLC con 8 entradas y 7 u 8 salidas digitales. Además, se puede ampliar con módulos de expansión y se alimenta con 24 VDC.

Las tres versiones de la HMI con PLC integrado sHP07

Las tres son iguales por fuera. En cambio, cambian en el tipo de salida del PLC:

Transistor o relé

Las salidas por relé (DR) aceptan cargas de 24 VDC o de 220 VAC, hasta 2 A por punto. Por lo tanto, sirven para contactores, solenoides o pilotos sin relés intermedios.

Por el contrario, las salidas por transistor (DC y DT) solo manejan 24 VDC, pero conmutan más rápido y no se desgastan. La DC entrega positivo (source o PNP) y la DT entrega negativo (sink o NPN). Es decir, se escoge según la convención del tablero.

Para qué se usa una HMI con PLC integrado

• Máquinas pequeñas y medianas: empacadoras, dosificadoras, mezcladoras, hornos y bandas, donde una HMI aparte más un PLC aparte resultan más caros.
• Tableros compactos: como todo va en la puerta, el doble fondo queda para potencia.
• Equipos de serie: para el fabricante de máquinas, un solo equipo simplifica el inventario y el cableado de cada unidad.

En cambio, si el proceso necesita muchas entradas y salidas, conviene separar las dos piezas: la pantalla HMI CIMON eXT2 con el PLC modular CIMON CM3.

Módulos de expansión

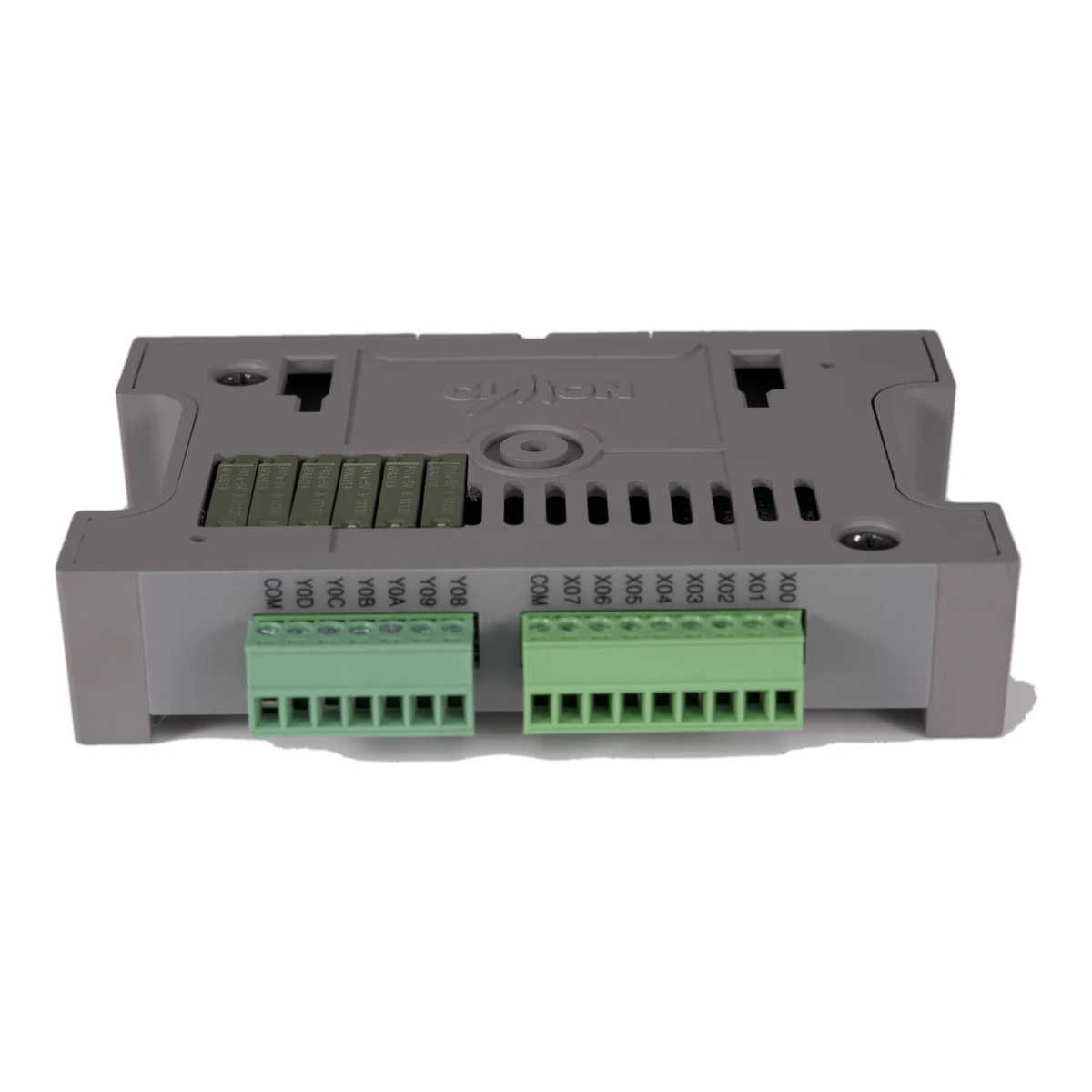

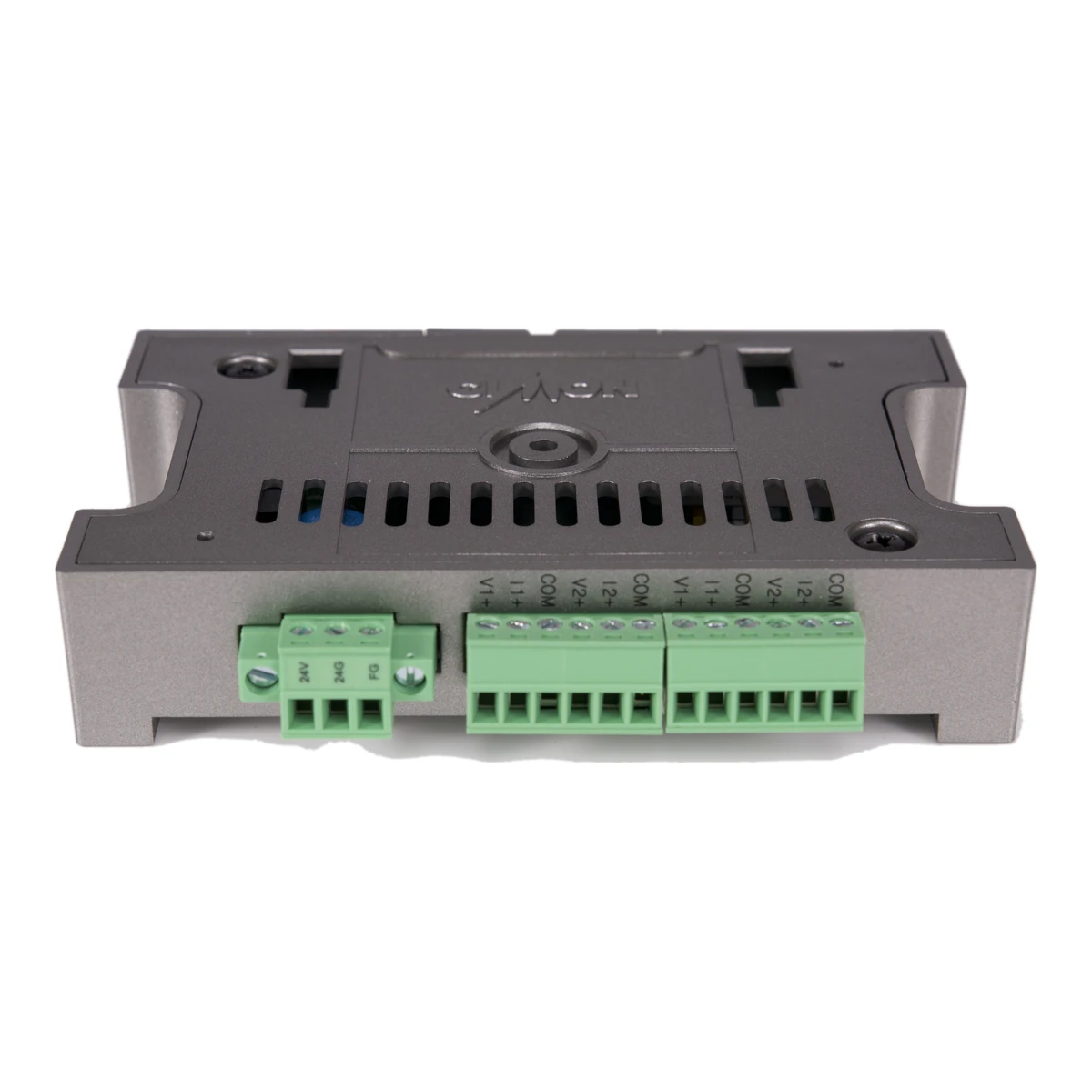

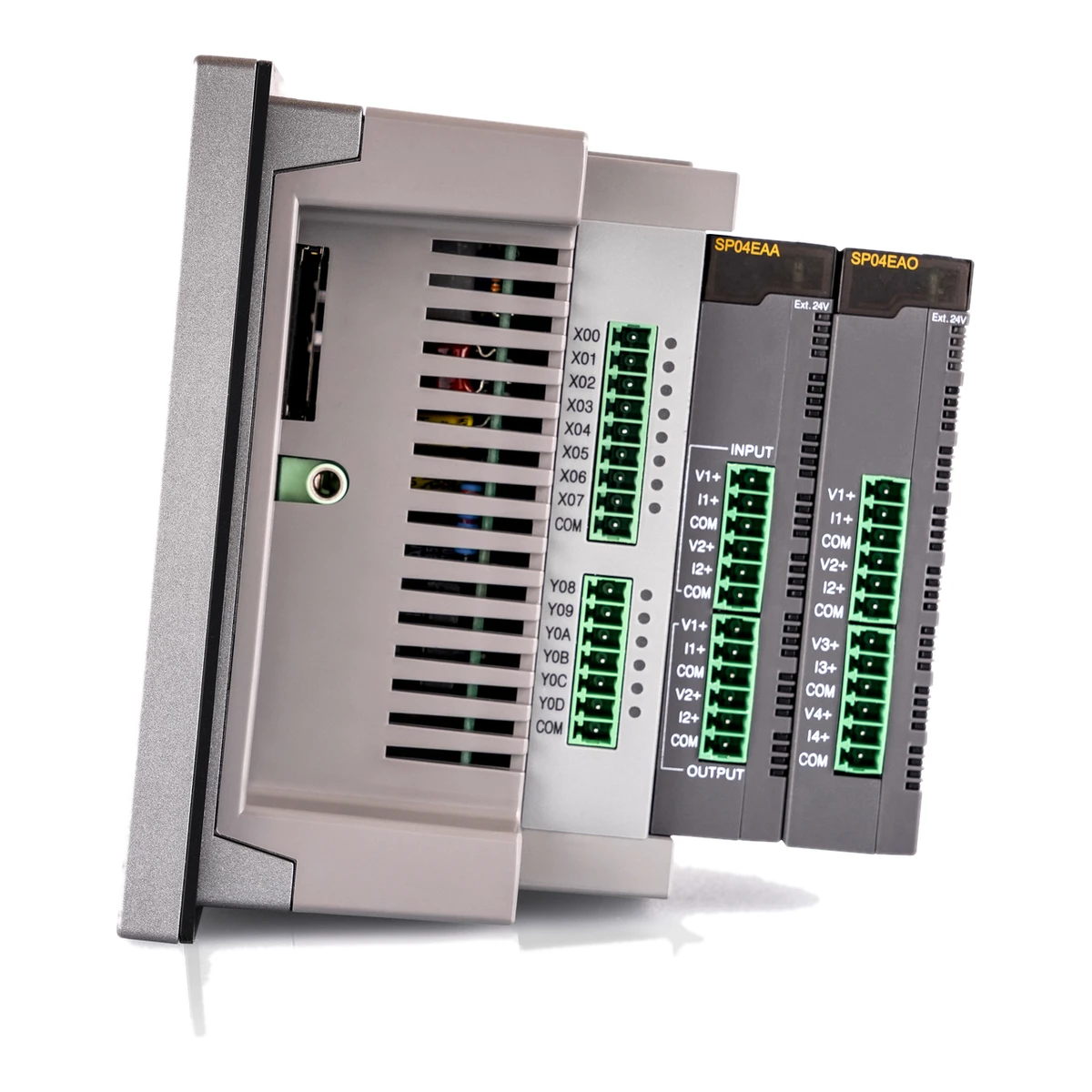

Además de sus 16 puntos propios, esta HMI con PLC integrado acepta módulos que se acoplan por detrás:

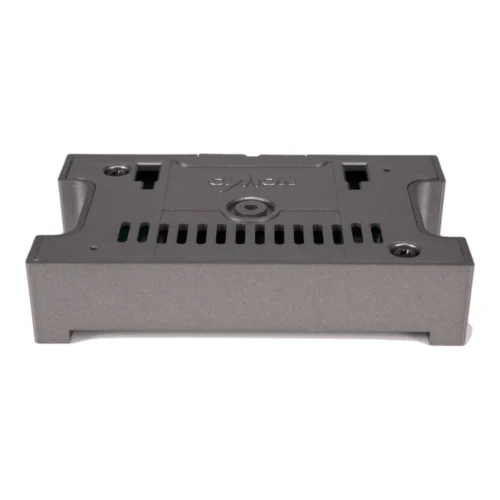

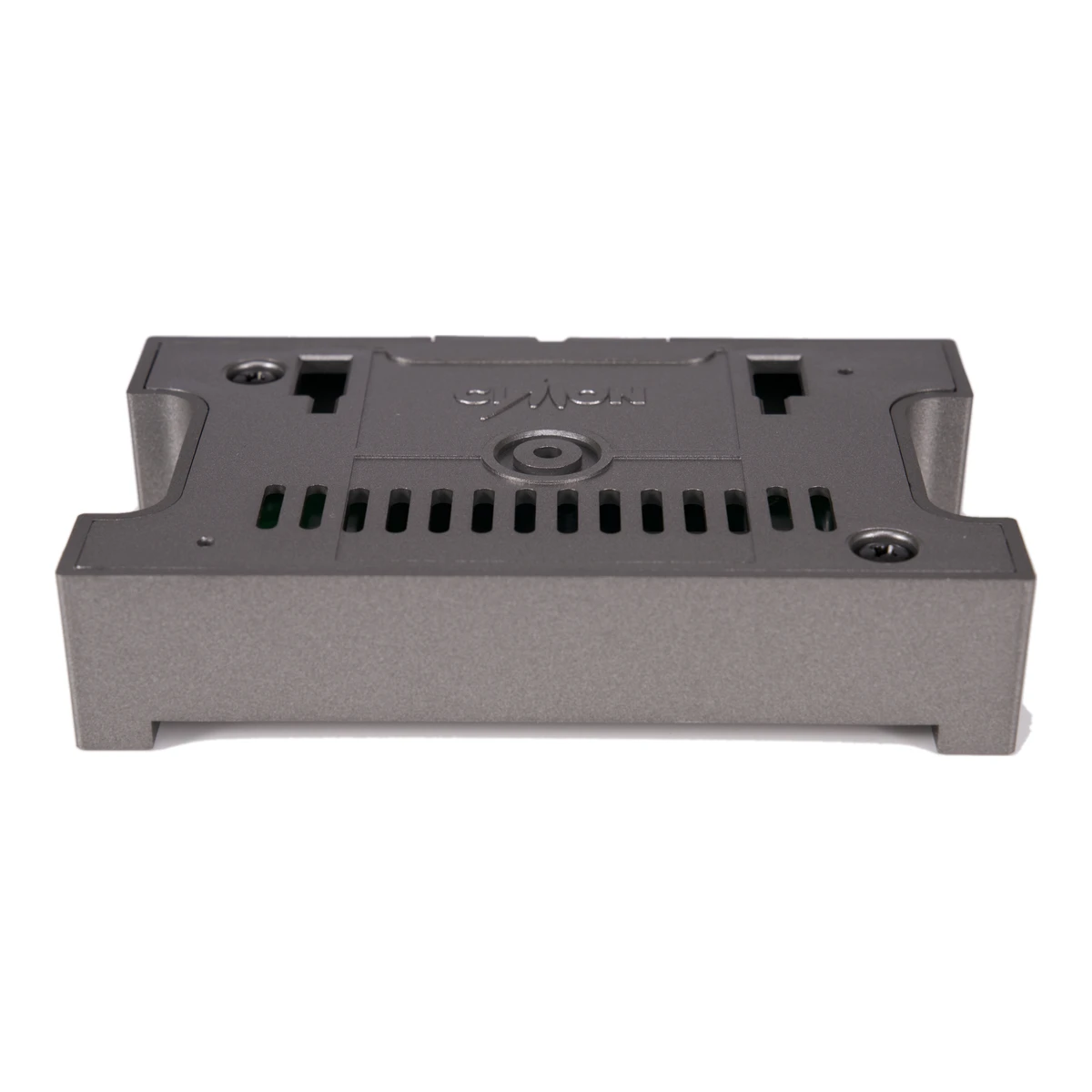

También acepta hasta 2 módulos de la serie CM3, como los módulos digitales CM3 o los módulos analógicos CM3, junto con uno de los módulos de arriba. De hecho, así llega a 94 puntos de E/S por bloque principal.

Especificaciones

• Pantalla: TFT de 7 pulgadas, 800 × 480, 600 cd/m², retroiluminación LED de 50.000 horas.
• Táctil: resistivo de 4 hilos. Por lo tanto, funciona con guantes.
• Memoria de la HMI: 128 MB de RAM y 128 MB de almacenamiento flash, más ranura para tarjeta SD.
• PLC: 10.000 pasos de programa y 200 ns por paso. Además, se programa en escalera, lista de instrucciones, SFC o bloques de función.

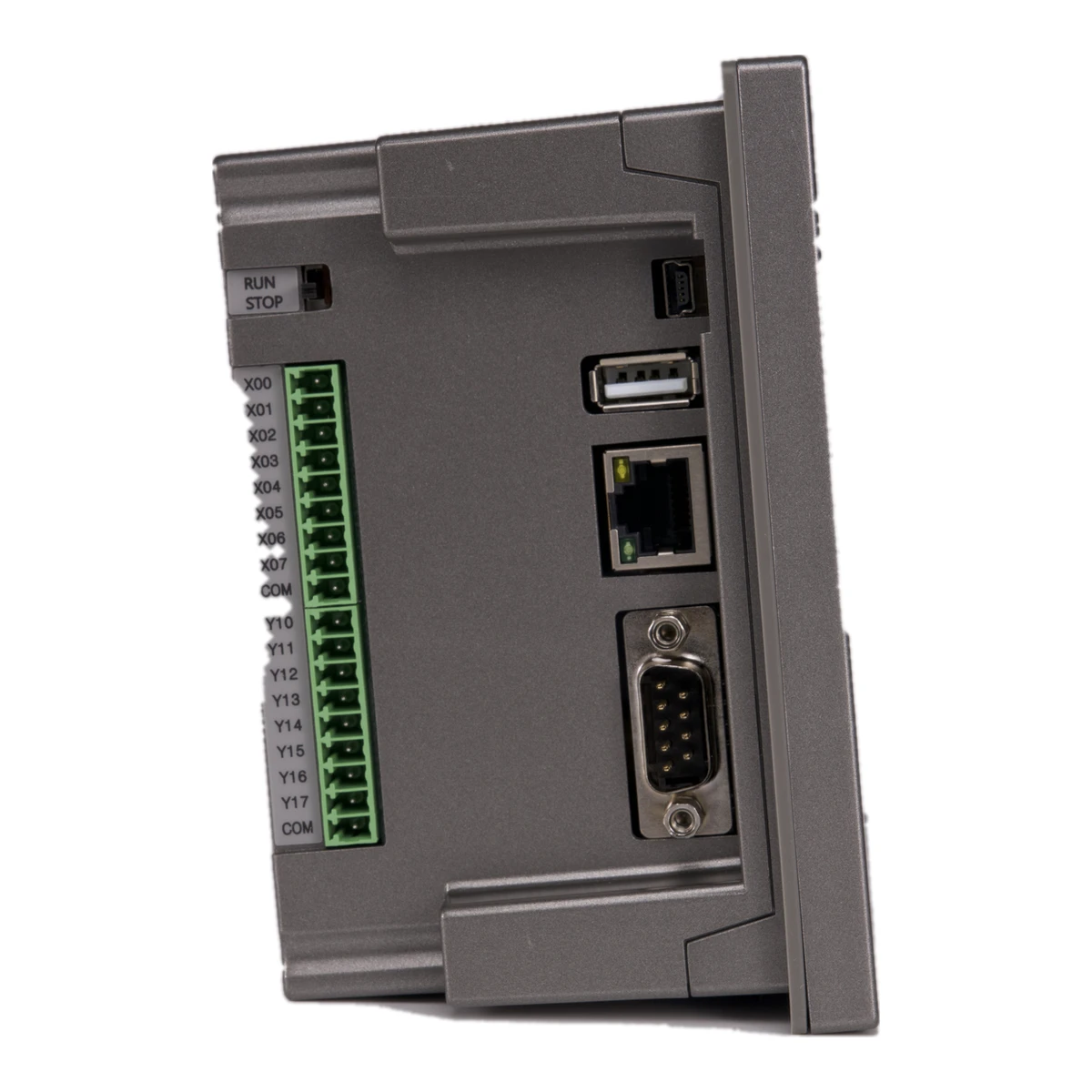

• Comunicación: 2 puertos Ethernet 10/100, puertos serie RS-232 y RS-485 en el PLC, RS-232/422/485 en la HMI, USB host y USB para programación.
• Alimentación: 24 VDC, consumo de 11 W.
• Temperatura de trabajo: 0 a 60 °C.
• Vibración y choque: según IEC/EN 61131-2.

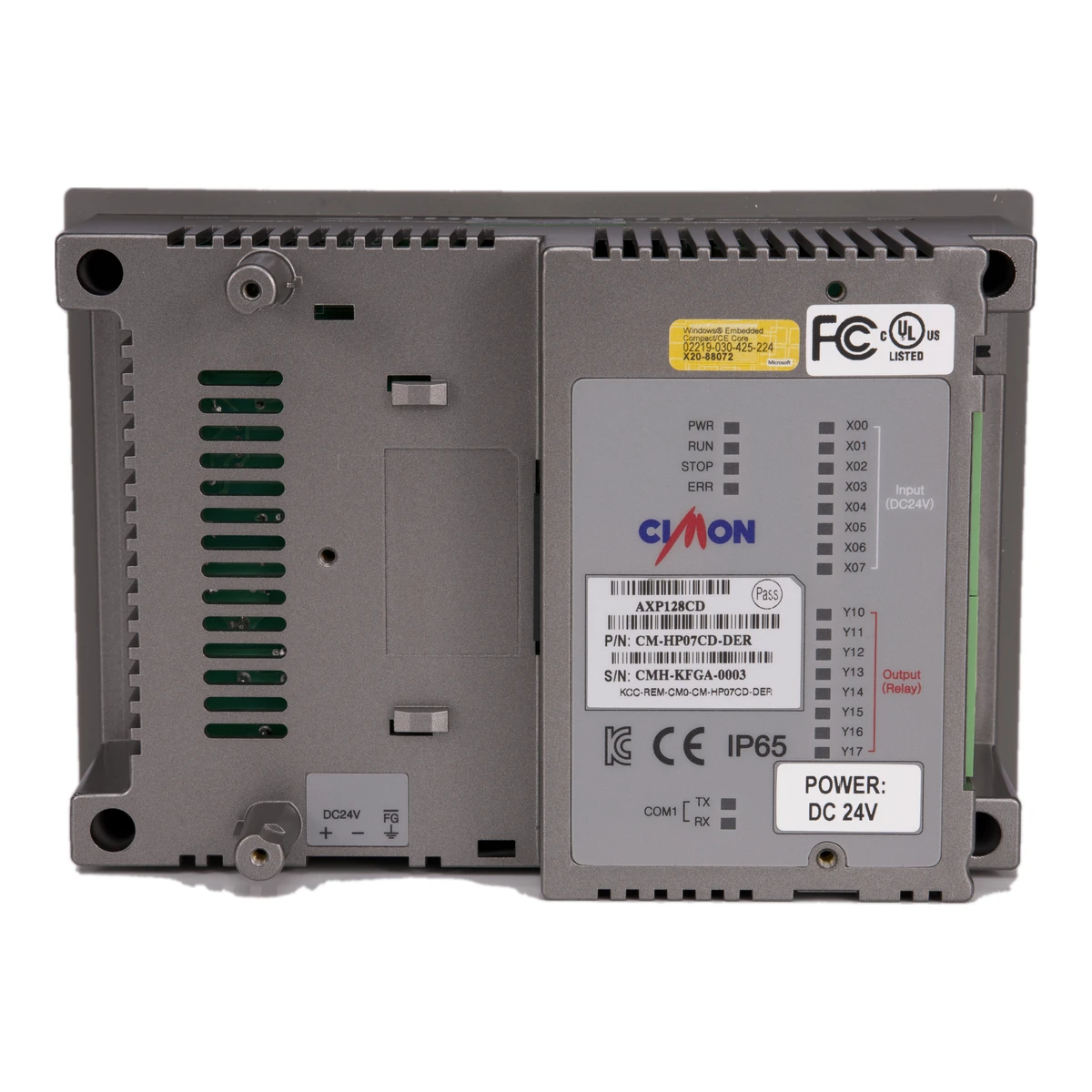

• Frente y certificaciones: IP65, CE, UL, FCC y KC, según la placa del equipo.
• Medidas: 185 × 127 × 80,5 mm; recorte de tablero de 177 × 119 mm; peso de 0,85 kg.
• Software: XpanelDesigner para la pantalla y CICON para el PLC, ambos gratuitos.

Preguntas frecuentes

¿El software tiene costo?

No. Tanto XpanelDesigner como CICON se descargan gratis desde la página de CIMON, sin licencias por equipo.

¿La pantalla y el PLC se programan por separado?

Sí. La pantalla se diseña en XpanelDesigner y el programa del PLC se hace en CICON. Sin embargo, como van en el mismo equipo, se comunican entre sí sin cableado.

¿La HMI con PLC integrado puede hablar con otros PLC o variadores?

Sí. Además de su PLC interno, la HMI se comunica por Ethernet o por los puertos serie con variadores, medidores y PLC de otras marcas por Modbus.

¿Con qué lo alimento?

Con 24 VDC. Debido a su bajo consumo (11 W), alcanza una fuente pequeña como la fuente de 24 VDC para riel DIN.

¿Qué versión pido?

Si el tablero usa lógica positiva, la DC. Si usa lógica negativa, la DT. En cambio, si hay que mover contactores o cargas de 220 VAC, la DR por relé.
