Descripción

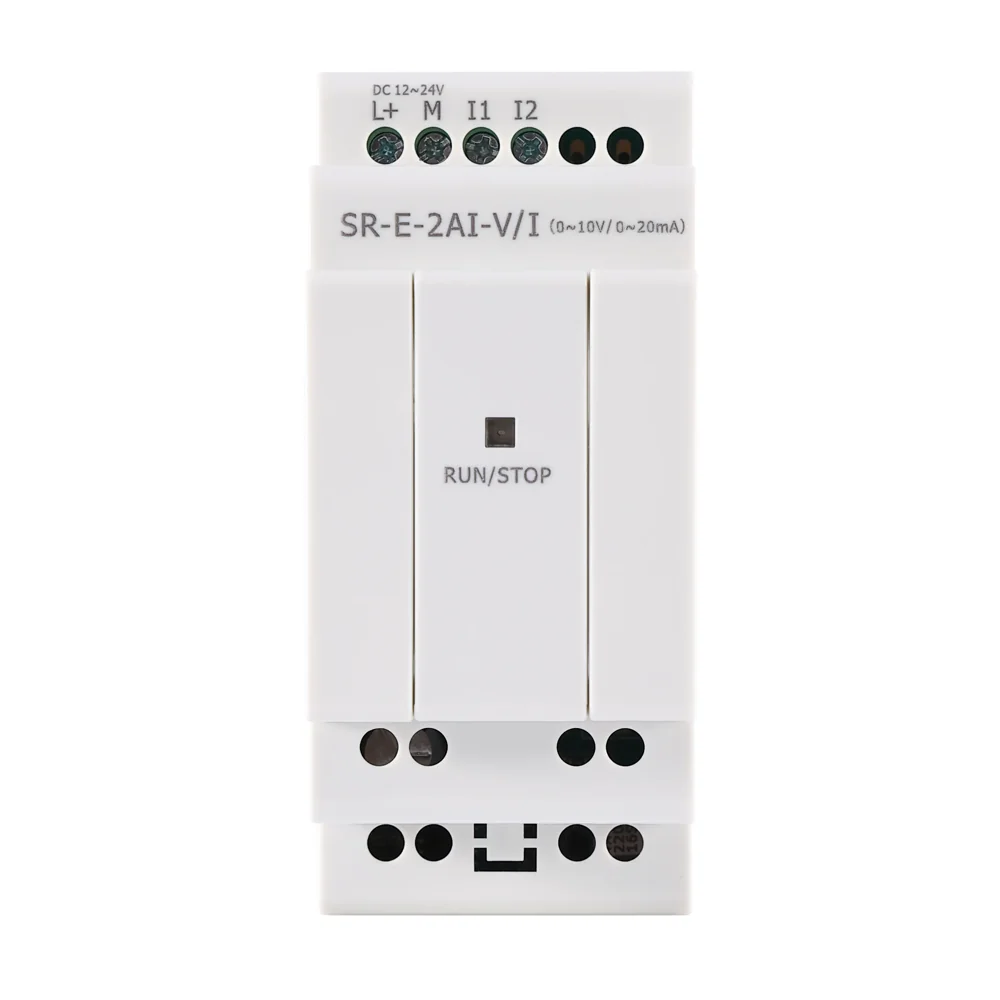

Módulo de Entradas Analógicas Rievtech SR-E-2AI-V/I (2 canales 0-10 V / 0-20 mA)

El módulo de entradas analógicas Rievtech SR-E-2AI-V/I suma dos canales de medición a tu mini PLC. Funciona con 12-24 V DC. Además, cada canal se configura por software en 0-10 V o 0-20 mA. También ofrece una resolución de 0,01 V. Por eso resulta ideal para leer sensores industriales.

Este módulo de entradas analógicas es compatible con las CPU Rievtech de las series SR y PR. Asimismo, se conecta directamente a la CPU sobre riel DIN. Gracias a ese diseño modular, amplías la medición sin cambiar el equipo principal. En resumen, ganas precisión a bajo costo.

Para qué sirve el módulo de entradas analógicas

En primer lugar, permite leer presión, nivel, caudal o posición. Además, acepta señales de tensión y de corriente. Por lo tanto, conectas la mayoría de los transmisores del mercado.

Características

• 2 canales analógicos 0-10 V o 0-20 mA.
• Resolución 0,01 V / 0,02 mA.
• Alimentación 12-24 V DC.
• Compatible con CPU Rievtech serie SR y PR.
• Montaje en riel DIN 35 mm, IP20 y CE.

Aplicaciones

• Lectura de sensores de presión, nivel y caudal.
• Monitoreo de procesos y HVAC.
• Control analógico junto a la CPU.

Compatibilidad

Por otro lado, este módulo trabaja junto al mini PLC SR-12DC-DA-R y demás CPU DC de la serie. En conclusión, el módulo de entradas analógicas SR-E-2AI amplía tu sistema con precisión.

Nota: consulte la ficha técnica (datasheet) para el detalle completo de especificaciones.

Especificaciones técnicas del SR-E-2AI-V/I

Los datos siguientes vienen del datasheet oficial de Rievtech. Por lo tanto, sirven para verificar compatibilidad antes de comprar.

Cómo se compara con los demás módulos SR-E

Los seis módulos de expansión cumplen funciones distintas. Por lo tanto, se eligen según lo que le falte al PLC, y se pueden combinar hasta tres por equipo.

Documentación técnica descargable

Ficha oficial de fábrica, alojada en nuestro servidor. Por lo tanto, el enlace no se rompe si el fabricante reorganiza su web.

• Datasheet SR-E-2AI-V/I (PDF)

Preguntas frecuentes

¿Con qué PLC funciona este módulo?

Con las series SR-12 y SR-22 de Rievtech. Además, cada PLC acepta hasta tres módulos, que pueden ser de tipos distintos.

¿Necesita alimentación aparte?

Sí. Este módulo trabaja a 12-24 Vdc, así que debe alimentarse. Sin embargo, puede compartir la misma fuente del PLC si la tensión coincide.

¿Cómo se conecta al PLC?

Se acopla por el costado del PLC mediante el conector de expansión, y se monta en el mismo riel DIN. Es decir, no requiere cableado de datos.

¿Hay que programarlo?

No por separado. Las entradas y salidas del módulo aparecen como recursos del PLC dentro del programa. Por lo tanto, se usan igual que las del equipo base.
