Pantalla HMI Panorámica de 7 a 15,6 Pulgadas · CIMON eXT2

Descripción

La serie Xpanel eXT2 es la línea vigente de pantalla HMI de CIMON. Ocho referencias panorámicas, de 7 a 15,6 pulgadas, todas con el mismo cerebro: procesador Quad Core ARM Cortex-A53, 2 GB de RAM y 8 GB de almacenamiento. Lo que cambia entre ellas es el tamaño y el tipo de táctil.

Lo que distingue a esta serie de una pantalla HMI de gama baja no es la pantalla, es lo que hay detrás: dos puertos Ethernet —que permiten separar la red de planta de la de supervisión, o poner la HMI como puente entre dos redes—, dos puertos serie, y un grado de protección IP66, IP68 e IP69K que aguanta lavado a presión. La programación se hace con CANVAS, el entorno de CIMON, sin licencia por puesto.

Las ocho referencias

Resistiva o capacitiva: cuál pedir

Es la única decisión que no depende del tamaño, y la que más se falla al cotizar.

La resistiva funciona con guante, con lápiz, con el nudillo y con la mano mojada, porque responde a la presión. Es lo que se usa en planta de proceso, en alimentos, en minería y en cualquier sitio donde el operario no se va a quitar el guante. A cambio, no admite gestos de dos dedos y el frente se raya con el uso.

La capacitiva es la de un celular: multitoque, se limpia mejor, se ve más nítida porque el vidrio es más limpio ópticamente, y aguanta mucho mejor el rayado. No responde con guante grueso ni con la pantalla encharcada.

Regla práctica: si hay guantes, resistiva; si no los hay, capacitiva.

Especificaciones comunes

• Procesador: Quad Core ARM Cortex-A53, 2 GB de RAM, 8 GB eMMC, sobre Linux.
• Comunicación: 2 puertos Ethernet y 2 puertos serie.
• Alimentación: 24 V CC ±10 %.
• Protección: IP66, IP68 e IP69K, y NEMA 4X y 12 en los tamaños de 7 y 10 pulgadas.
• Certificación: listado UL.
• Temperatura: rango extendido de operación.
• Software: CANVAS, el entorno de desarrollo de CIMON.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

CM-eXT2-07-R-DF

7 pulgadas, 1024 × 600, 1.000 cd/m², táctil resistiva. Es la más vendida de la serie: cabe en la puerta de un tablero pequeño y el brillo alcanza para nave industrial. $3.130.000

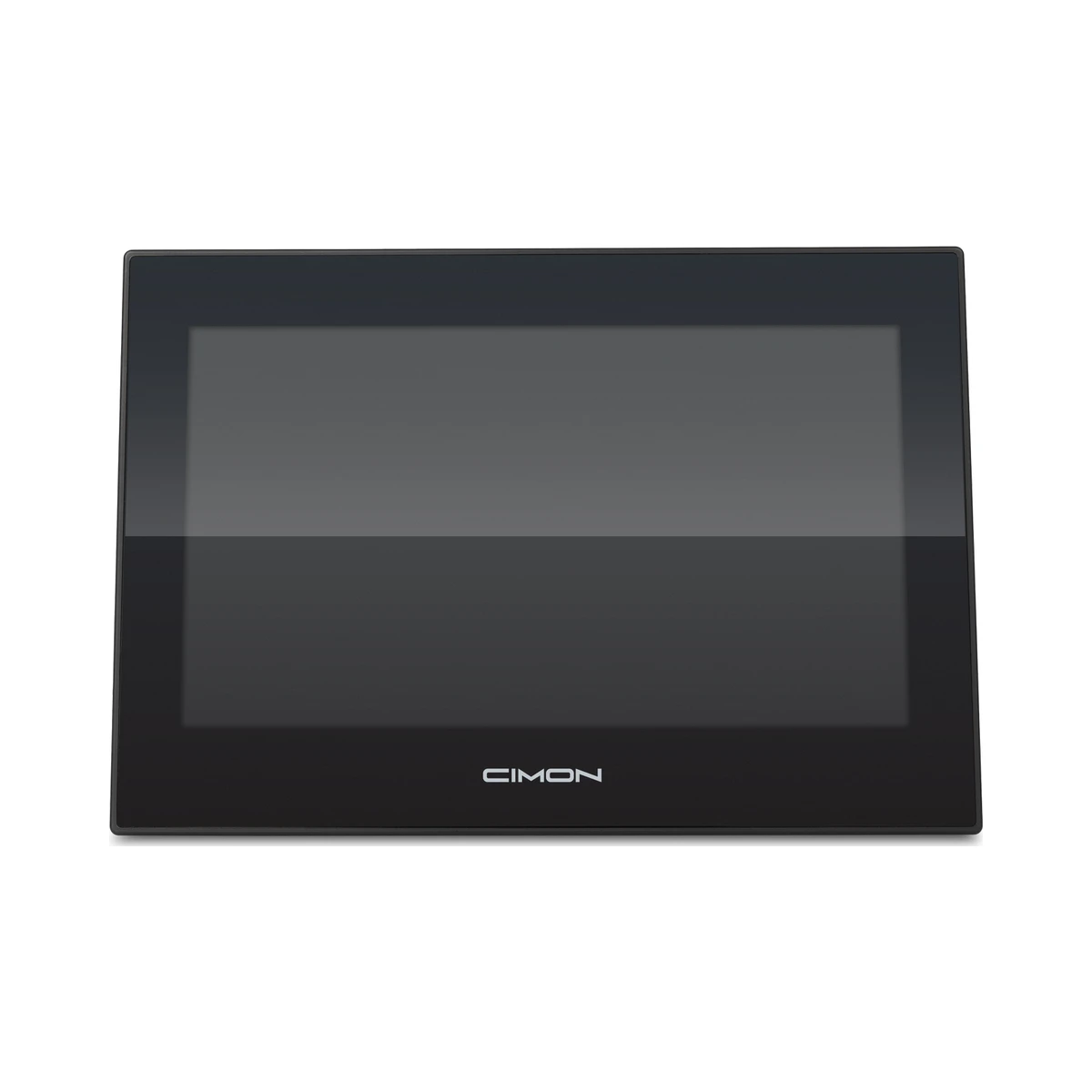

CM-eXT2-07-C-DF

La misma de 7 pulgadas con táctil capacitiva multitoque. $3.827.000

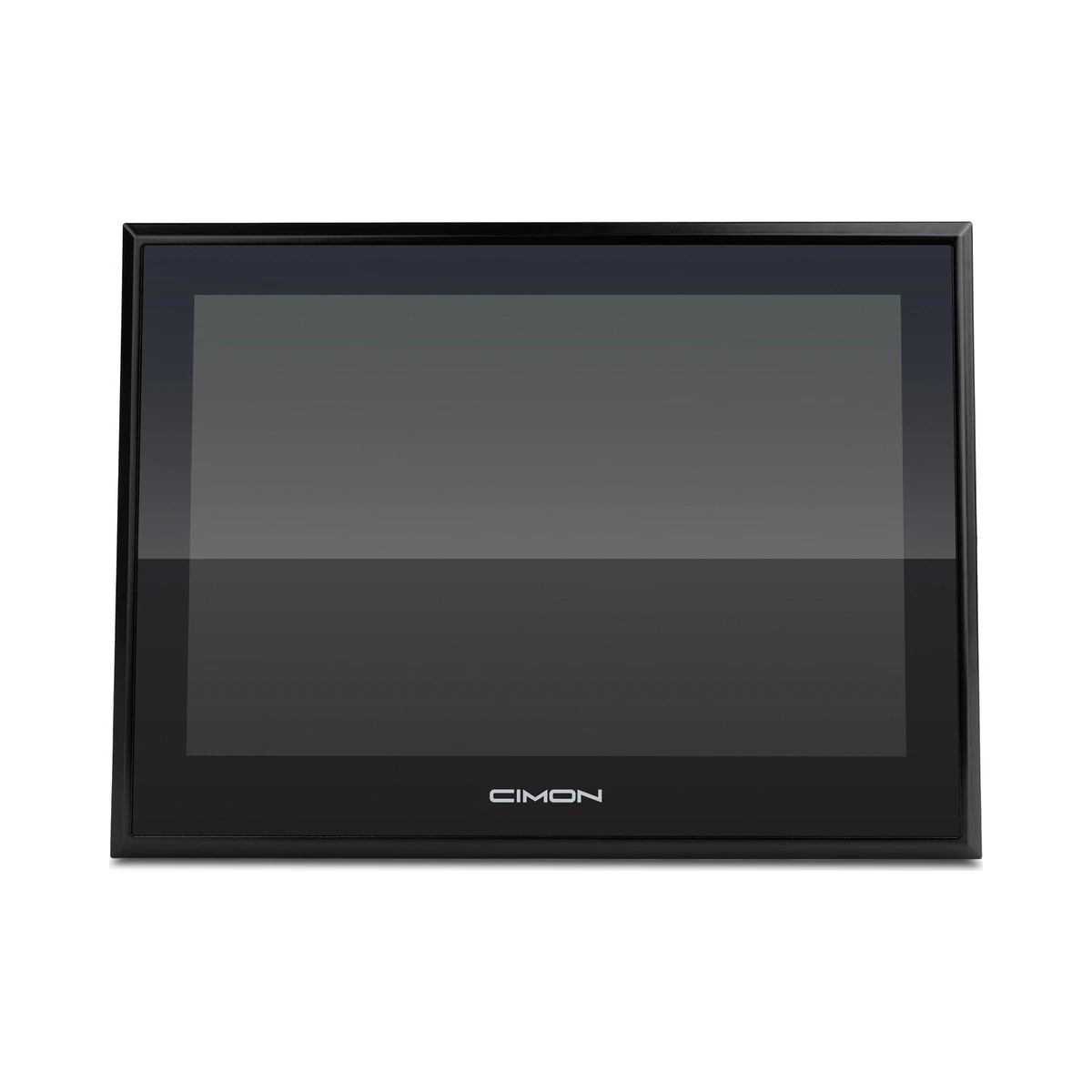

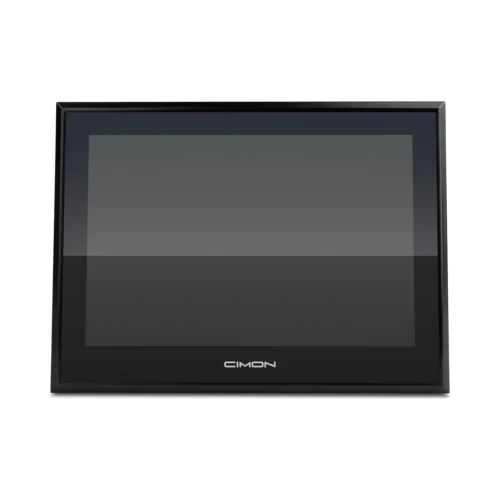

CM-eXT2-10W-R-DF

10,1 pulgadas panorámica, 1280 × 800, 500 cd/m², táctil resistiva. El salto de tamaño que permite mostrar un sinóptico completo sin cambiar de página. $4.873.000

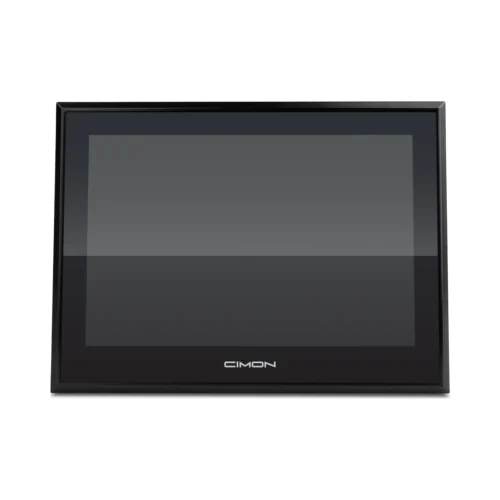

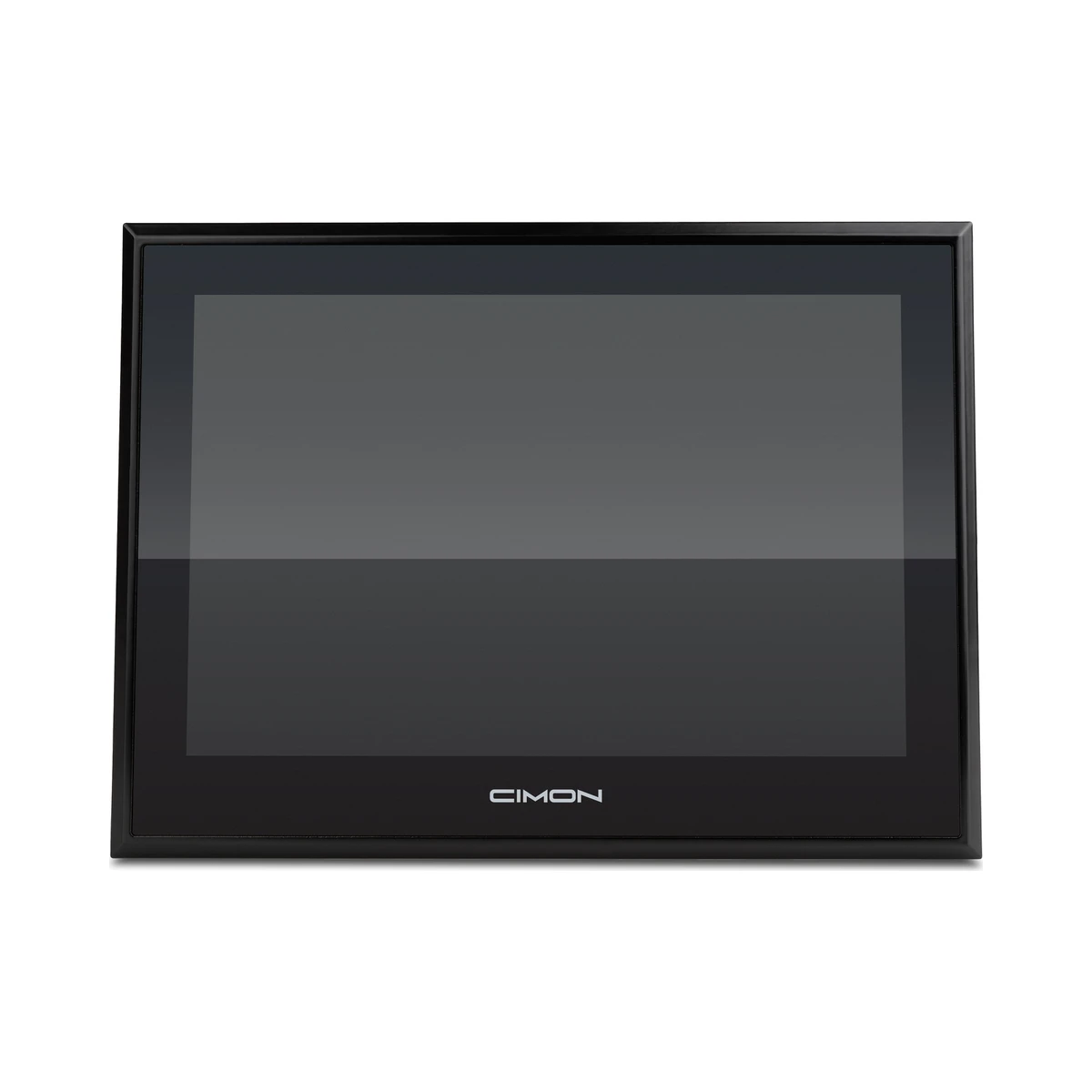

CM-eXT2-10W-C-DF

10,1 pulgadas panorámica con táctil capacitiva. $5.570.000

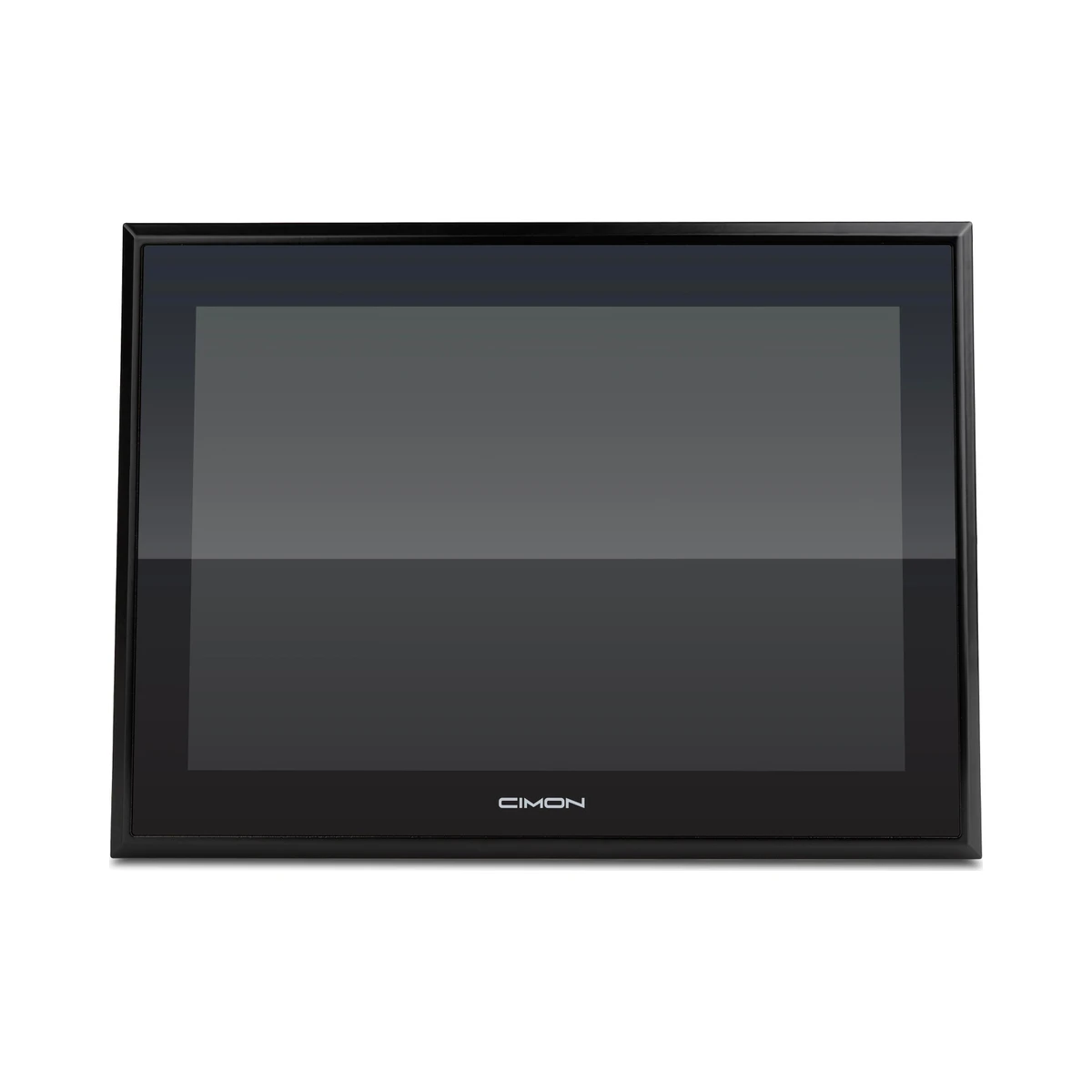

CM-eXT2-12W-R-DF

12,1 pulgadas panorámica, 1280 × 800, 600 cd/m², táctil resistiva. $6.964.000

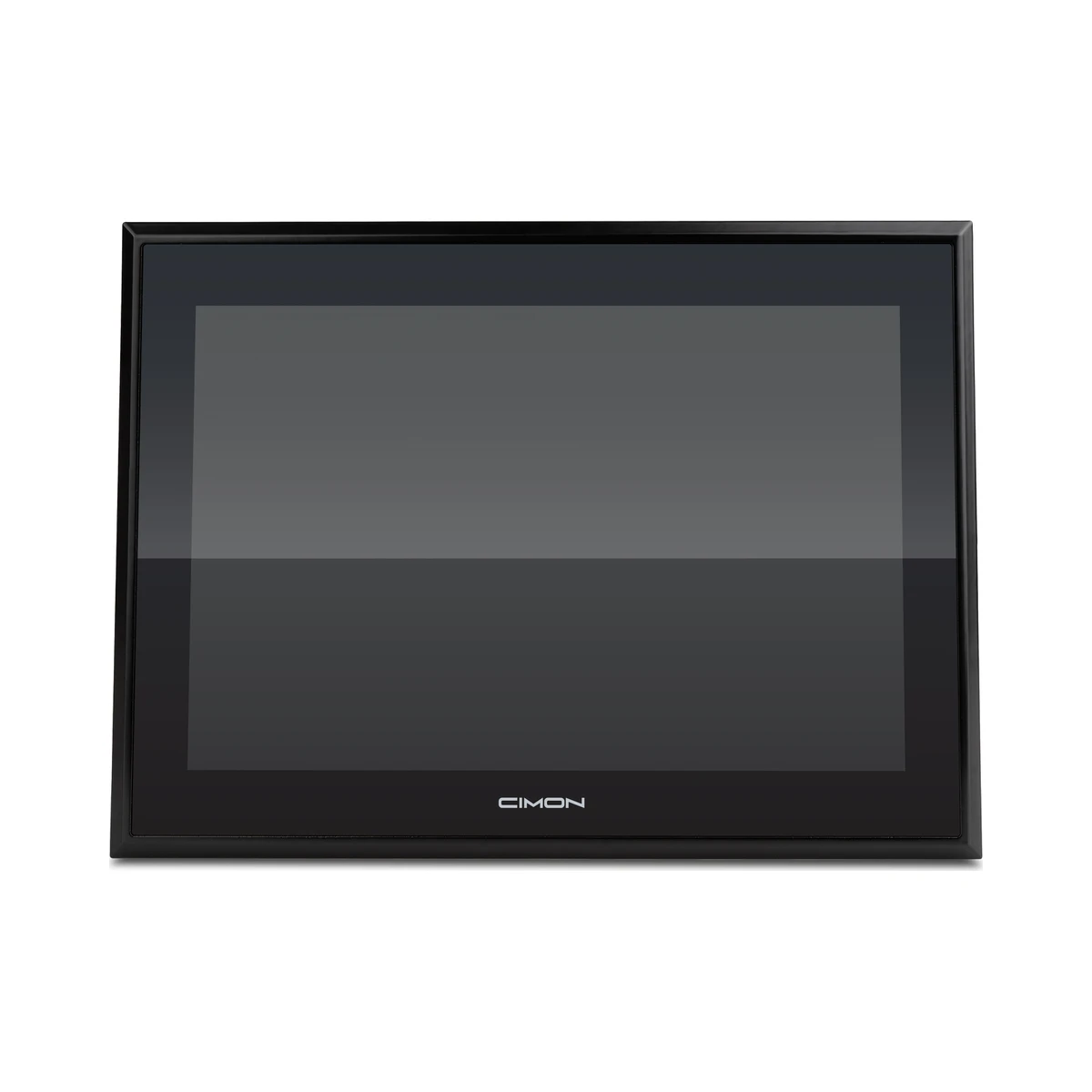

CM-eXT2-12W-C-DF

12,1 pulgadas panorámica con táctil capacitiva. $7.661.000

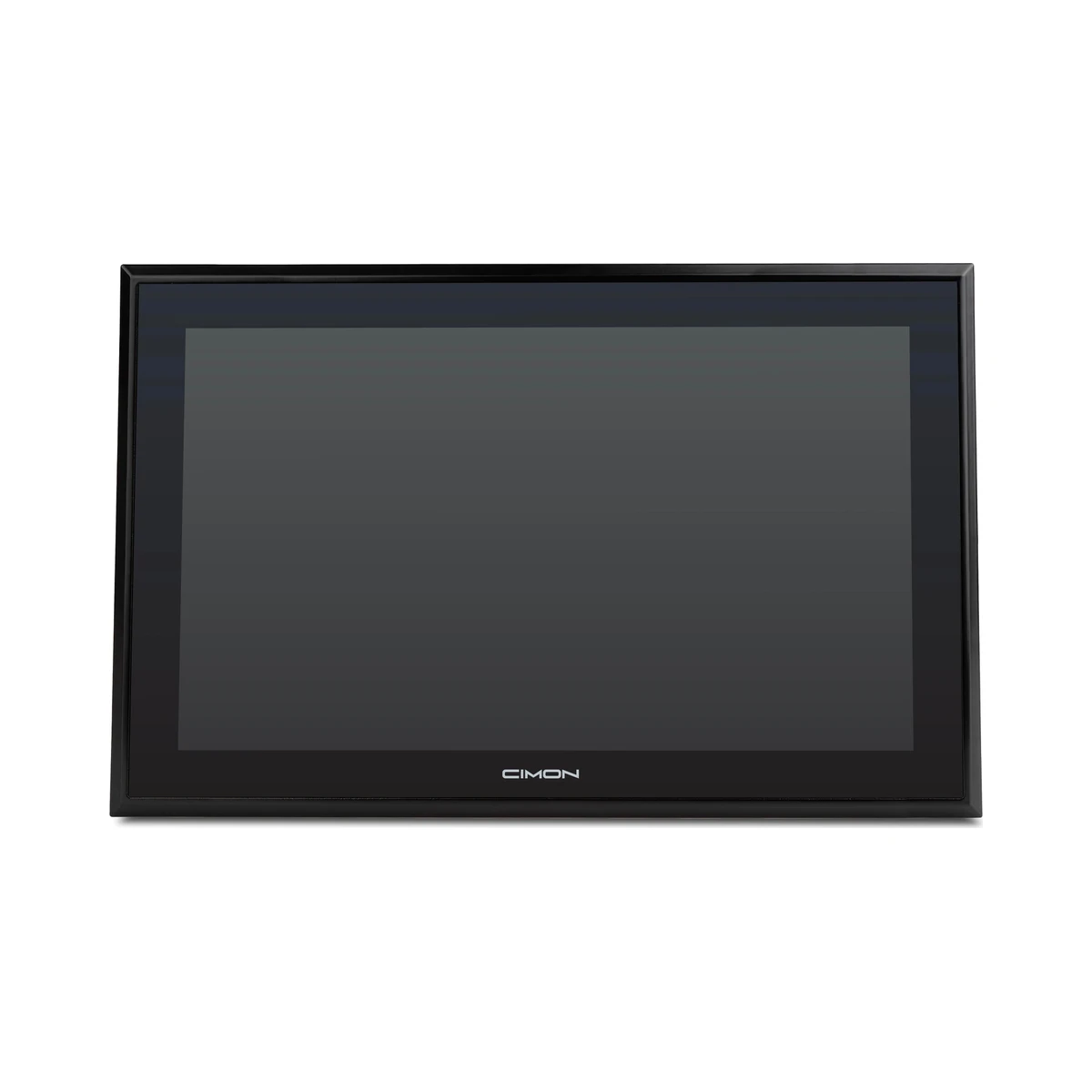

CM-eXT2-15W-R-DF

15,6 pulgadas Full HD, 1920 × 1080, 450 cd/m², táctil resistiva. Para sala de control o para una máquina con muchas variables en pantalla. $9.055.000

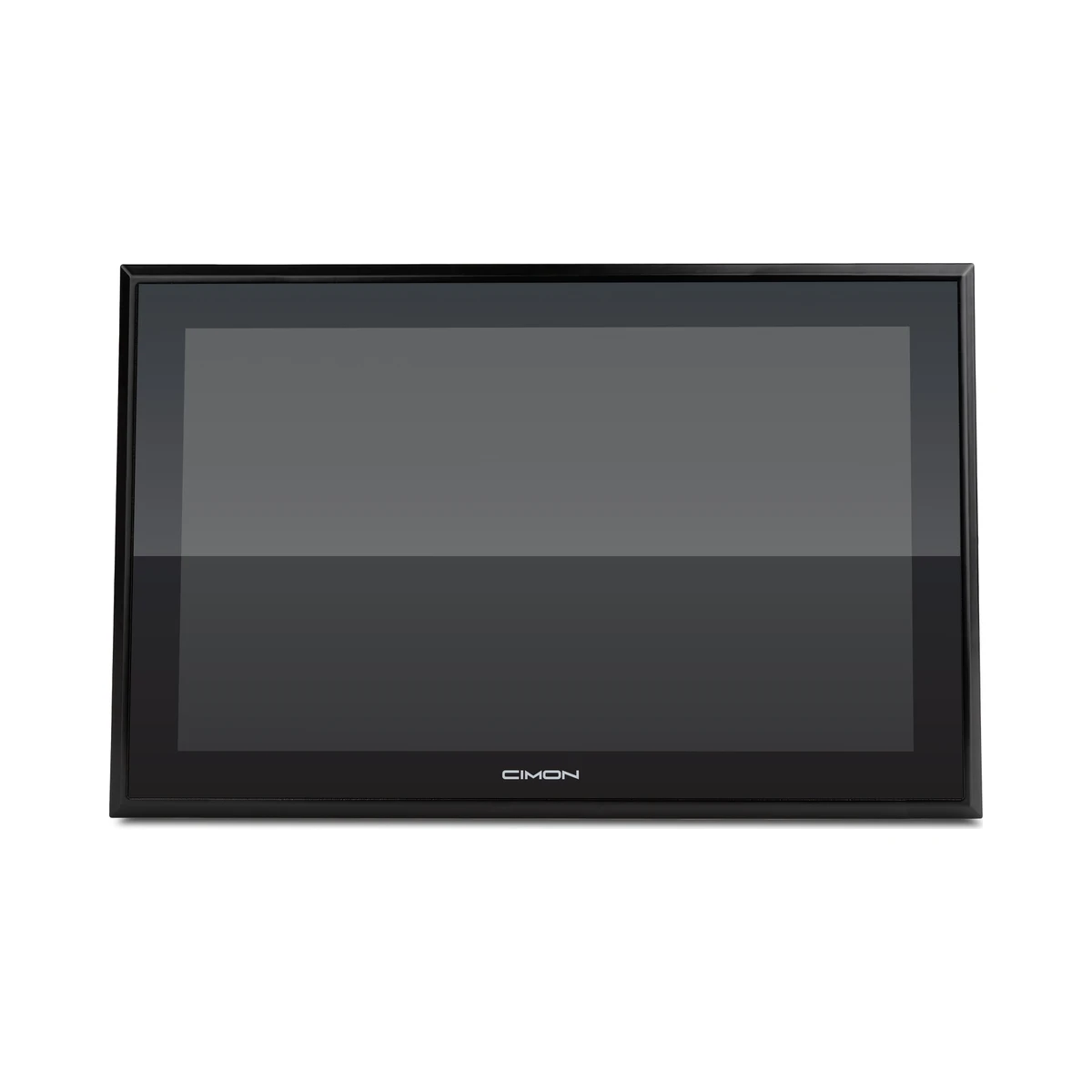

CM-eXT2-15W-C-DF

15,6 pulgadas Full HD con táctil capacitiva. $9.752.000

Preguntas frecuentes

¿Sirve con un PLC que no sea CIMON?

Sí. La eXT2 habla Modbus RTU y Modbus TCP, así que lee cualquier PLC, variador o medidor que sea esclavo Modbus. Con los PLC CIMON de la serie CM3 la conexión es nativa, sin mapear registros a mano.

¿El software de programación tiene costo?

No. CANVAS se descarga del sitio del fabricante y no tiene licencia por puesto ni por proyecto.

¿Qué significa IP69K y para qué sirve aquí?

Que el frente aguanta chorro de agua caliente a alta presión, el lavado que se hace en plantas de alimentos y de bebidas. IP66 es contra chorro normal e IP68 contra inmersión. Las tres juntas cubren prácticamente cualquier lavado industrial.

¿Se puede montar a la intemperie o bajo sol directo?

Para sol directo conviene la versión de alto brillo, con 1.000 a 1.200 cd/m², laminado óptico y recubrimiento UV. Estas de la serie estándar se leen bien en interior y en nave cubierta.

¿Cuánta memoria de históricos guarda?

Los 8 GB internos se reparten entre el proyecto y los datos, y alcanzan para meses de tendencias y alarmas en una máquina típica. Para históricos largos lo correcto es mandarlos a un SCADA por Ethernet.

¿Necesito una lámina protectora?

No es obligatoria, pero en planta alarga bastante la vida del frente, sobre todo en las resistivas. Hay láminas de 7, 10,1, 12,1 y 15,6 pulgadas para esta misma serie.

¿Tienen existencia en Colombia?

SOLINTECK maneja la línea CIMON en Bogotá. Escríbanos con la referencia y le confirmamos existencia y tiempo de entrega el mismo día.
