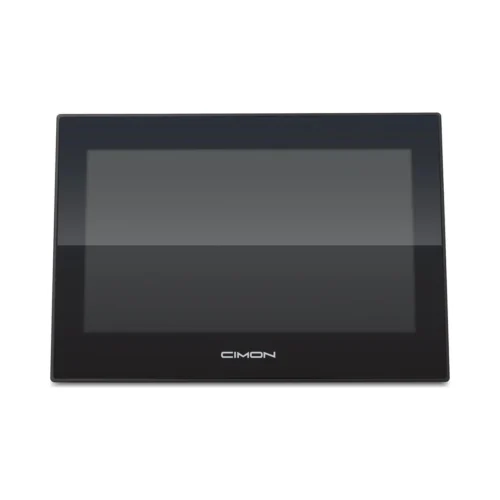

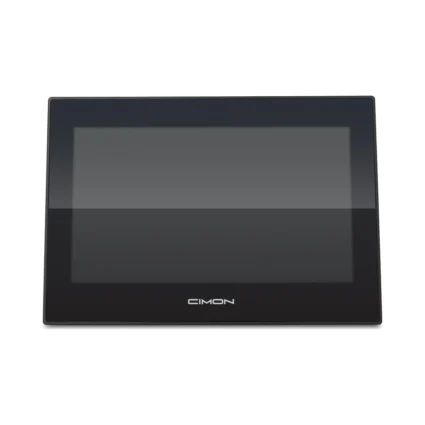

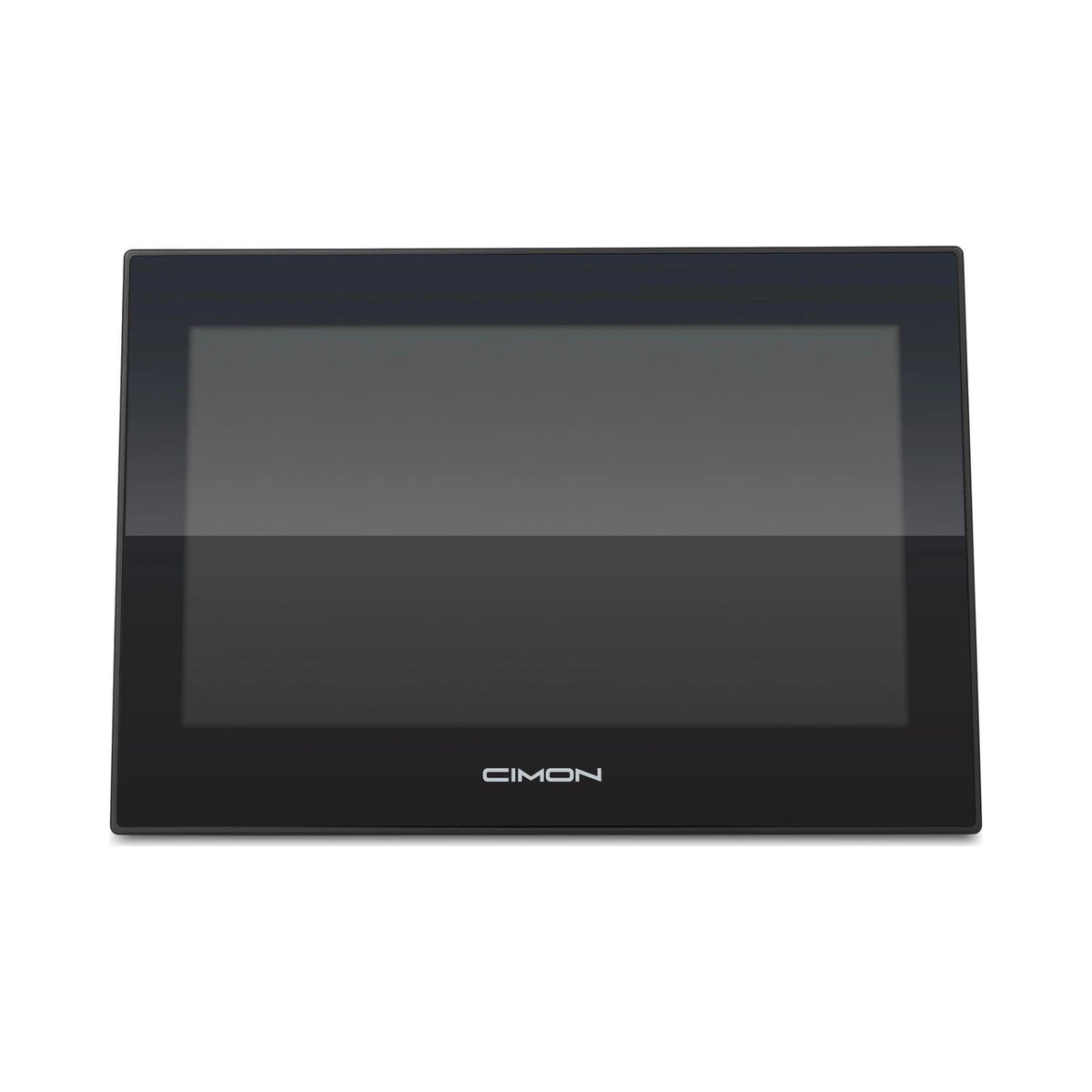

Pantalla HMI para Áreas Clasificadas · CIMON Xpanel nXT07

Descripción

Cuando la pantalla va montada donde puede haber atmósfera inflamable —una estación de bombeo de combustible, una planta de gas, un silo de harina, una zona de solventes— no basta con que sea robusta: tiene que estar certificada. La HMI para áreas clasificadas CIMON Xpanel nXT07 trae listado UL Hazardous Clase I División 2, y esa es la diferencia entre poder instalarla y no poder.

La otra cara de esta referencia es que está construida para intemperie de verdad: frente de aluminio con IP68, 1.000 cd/m² de brillo para leerla bajo sol directo y rango de operación desde -20 °C.

Por qué esta referencia y no otra

Especificaciones

• Pantalla: 7 pulgadas TFT panorámica, 800 × 480, 16,7 millones de colores.
• Brillo: 1.000 cd/m², legible bajo luz solar directa.
• Táctil: capacitiva multitáctil de 5 puntos.
• Área activa: 154,08 × 85,92 mm.
• Memoria: 1 GB DDR3 y 8 GB eMMC. 250 MB de proyecto y 4 GB de usuario.
• Sistema: Linux embebido, programada con CANVAS.
• Protección: IP68 frontal, IP20 posterior. Carcasa de aluminio adelante y atrás.
• Temperatura: -20 a 65 °C de operación.
• Comunicación: 2 puertos Ethernet 10/100/1000, 1 puerto RS-422/485 y 1 RS-232.
• Puertos: USB tipo A, USB mini-B de programación, ranura SD/MMC y salida de audio.
• Alimentación: 24 V CC Clase 2, 9 W típicos y 12 W máximo.
• Certificaciones: UL, UL Hazardous (Clase I División 2), CE, FCC y KC.

Referencia

Precio en pesos colombianos con IVA incluido:

CM-nXT07-D

HMI para áreas clasificadas de 7 pulgadas, capacitiva de 5 puntos, 1.000 cd/m², IP68 frontal, -20 a 65 °C y listado UL Hazardous Clase I División 2. Es la única referencia de la línea Xpanel con esa certificación. $7.312.000

Preguntas frecuentes

¿Qué significa Clase I División 2?

Es la clasificación norteamericana (NEC artículo 500) de un área donde puede haber gas o vapor inflamable, pero solo en condiciones anormales: una fuga, una falla del sistema de ventilación. La División 1 es donde la atmósfera peligrosa está presente en operación normal, y para esa se requieren equipos a prueba de explosión, no este panel.

¿Sirve para una clasificación ATEX Zona 2?

Clase I División 2 y Zona 2 cubren escenarios equivalentes, pero son esquemas de certificación distintos y no son intercambiables en papel. Si el proyecto se rige por ATEX, hay que verificar el requisito exacto con el diseñador eléctrico antes de comprar. Escríbanos y revisamos el caso con usted.

¿Por qué capacitiva y no resistiva si va a la intemperie?

La capacitiva de esta referencia está calibrada para funcionar con guante y con la pantalla mojada, que es el reclamo clásico contra la capacitiva en planta. A cambio se gana el sellado IP68 del frente, que con una membrana resistiva es más difícil de sostener.

¿Se puede usar en interior, en un tablero normal?

Se puede, pero es gastar de más. Para tablero de interior conviene la serie eXT2 panorámica, y si hay sol pero no atmósfera clasificada, la serie de alto brillo.

¿Con qué controlador trabaja?

Con los controladores CIMON CM3 de forma nativa, y con otras marcas por Modbus TCP, Modbus RTU y drivers propietarios de CANVAS.

¿Tienen existencia en Colombia?

Es una referencia de rotación baja. Escríbanos y le confirmamos existencia en Bogotá o tiempo de importación el mismo día.
