Pantalla HMI de Alto Brillo para Intemperie · CIMON eXT2

Descripción

Una pantalla táctil industrial normal se vuelve ilegible bajo sol directo. No es cuestión de subirle el brillo: el problema es el reflejo entre las capas de vidrio y el envejecimiento del frente con la radiación ultravioleta. Esta serie resuelve las tres cosas a la vez.

Las ocho referencias «H» de la Xpanel eXT2 llevan de 1.000 a 1.200 cd/m² —el doble o el triple que una HMI de interior—, laminado óptico que elimina la cámara de aire entre el vidrio y el LCD, recubrimiento UV contra el amarilleo, y barniz conformado sobre la electrónica contra humedad y condensación. Por dentro son la misma plataforma que la serie estándar: Quad Core Cortex-A53, 2 GB de RAM, dos Ethernet y dos serie.

Las ocho referencias

Cuándo se justifica pagar la versión de alto brillo

Cuesta entre un 25 y un 80 % más que la estándar del mismo tamaño, así que vale la pena tener claro cuándo hace falta:

• Sol directo o luz de día sin techo: patios, plantas de tratamiento, estaciones de bombeo, básculas, plataformas de carga. Con 500 cd/m² la pantalla se ve negra.
• Nave con cubierta translúcida o tragaluces: hay horas del día en que el reflejo tapa el sinóptico.
• Exposición prolongada a UV: aunque esté bajo techo, si le da sol de lado varias horas al día, el recubrimiento UV evita que el frente amarillee en un par de años.
• Ambiente con condensación —cuartos fríos, exteriores con cambios bruscos de temperatura—: el barniz conformado protege la electrónica.

Si la HMI va dentro de una sala de control o en la puerta de un tablero bajo techo, la serie estándar hace exactamente el mismo trabajo por menos dinero.

Qué es el laminado óptico, en corto

En una pantalla normal hay una cámara de aire entre el vidrio táctil y el LCD. Cada cambio de material refleja luz, y bajo el sol esos reflejos son los que borran la imagen. El laminado óptico rellena esa cámara con un adhesivo del mismo índice de refracción: desaparecen dos superficies reflectantes. De paso la pantalla queda más rígida y no se empaña por dentro con los cambios de temperatura.

Especificaciones comunes

• Procesador: Quad Core ARM Cortex-A53, 2 GB de RAM, 8 GB eMMC, sobre Linux.
• Comunicación: 2 puertos Ethernet y 2 puertos serie.
• Alimentación: 24 V CC ±10 %.
• Protección: IP66, IP68 e IP69K.
• Tratamientos: laminado óptico, recubrimiento UV y barniz conformado.
• Certificación: listado UL.
• Software: CANVAS, el entorno de desarrollo de CIMON.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

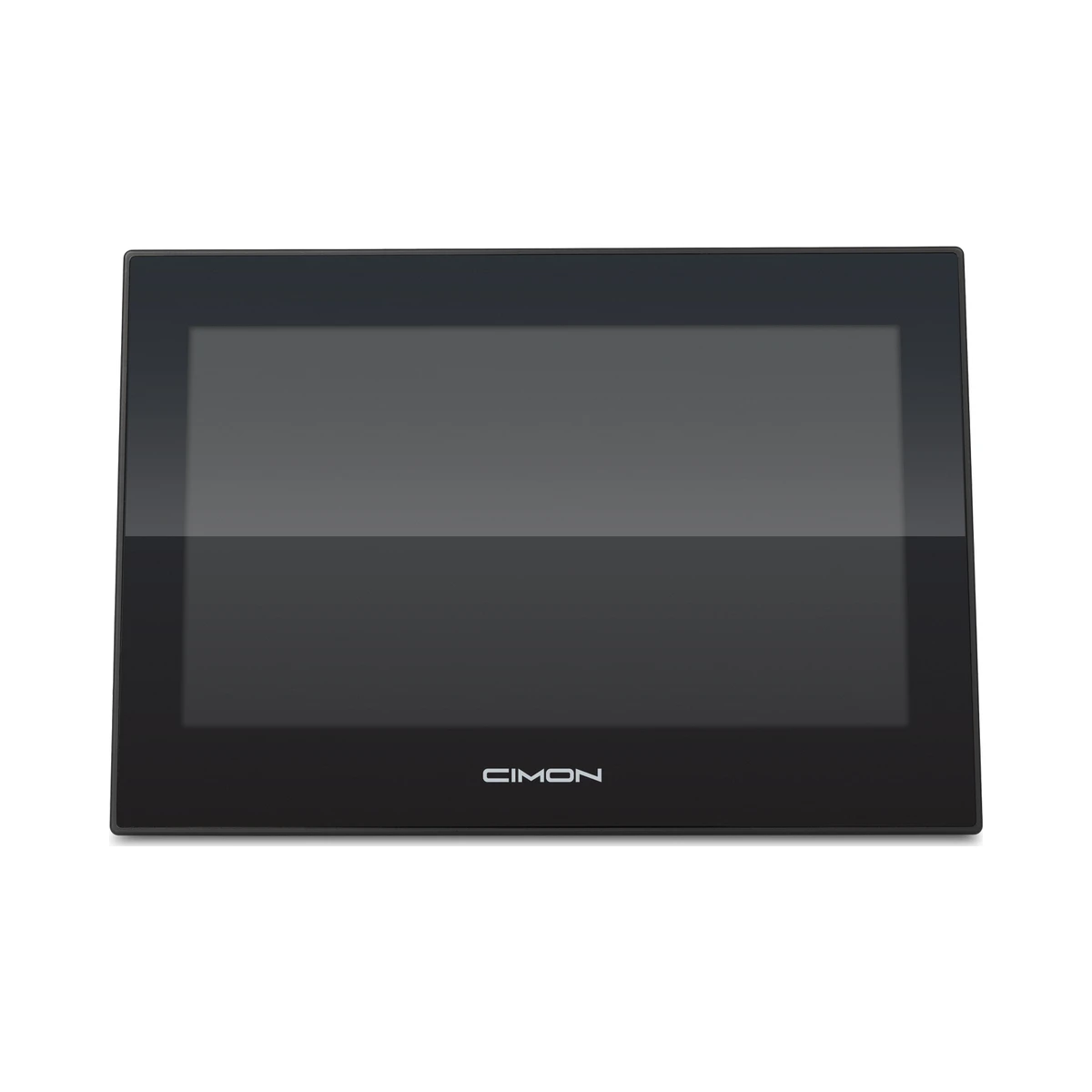

CM-eXT2-07-RH-DF

7 pulgadas, 1.200 cd/m², táctil resistiva. La opción de entrada para exterior, donde se trabaja con guante. $5.570.000

CM-eXT2-07-CH-DF

7 pulgadas, 1.200 cd/m², táctil capacitiva multitoque. $6.267.000

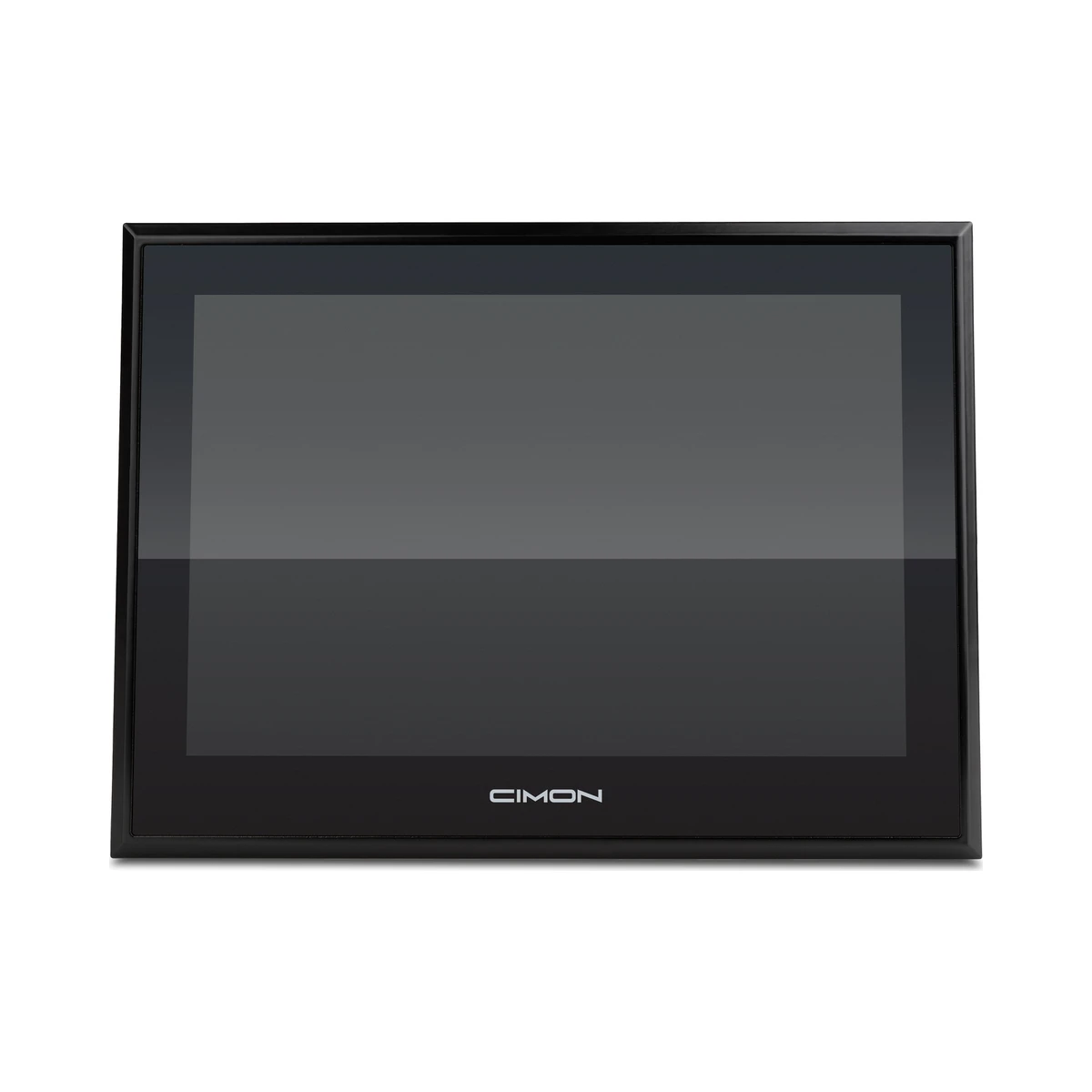

CM-eXT2-10W-RH-DF

10,1 pulgadas panorámica, 1.200 cd/m², táctil resistiva. $8.707.000

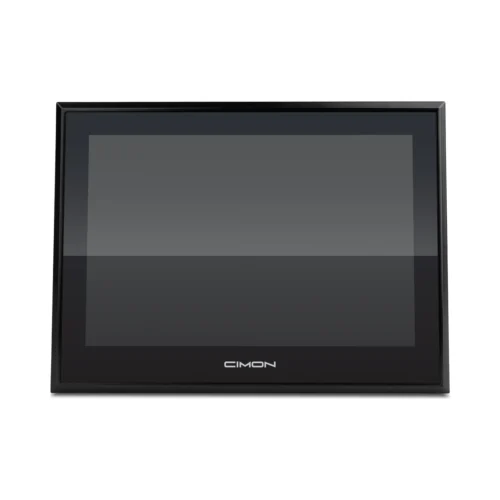

CM-eXT2-10W-CH-DF

10,1 pulgadas panorámica, 1.200 cd/m², táctil capacitiva. $9.404.000

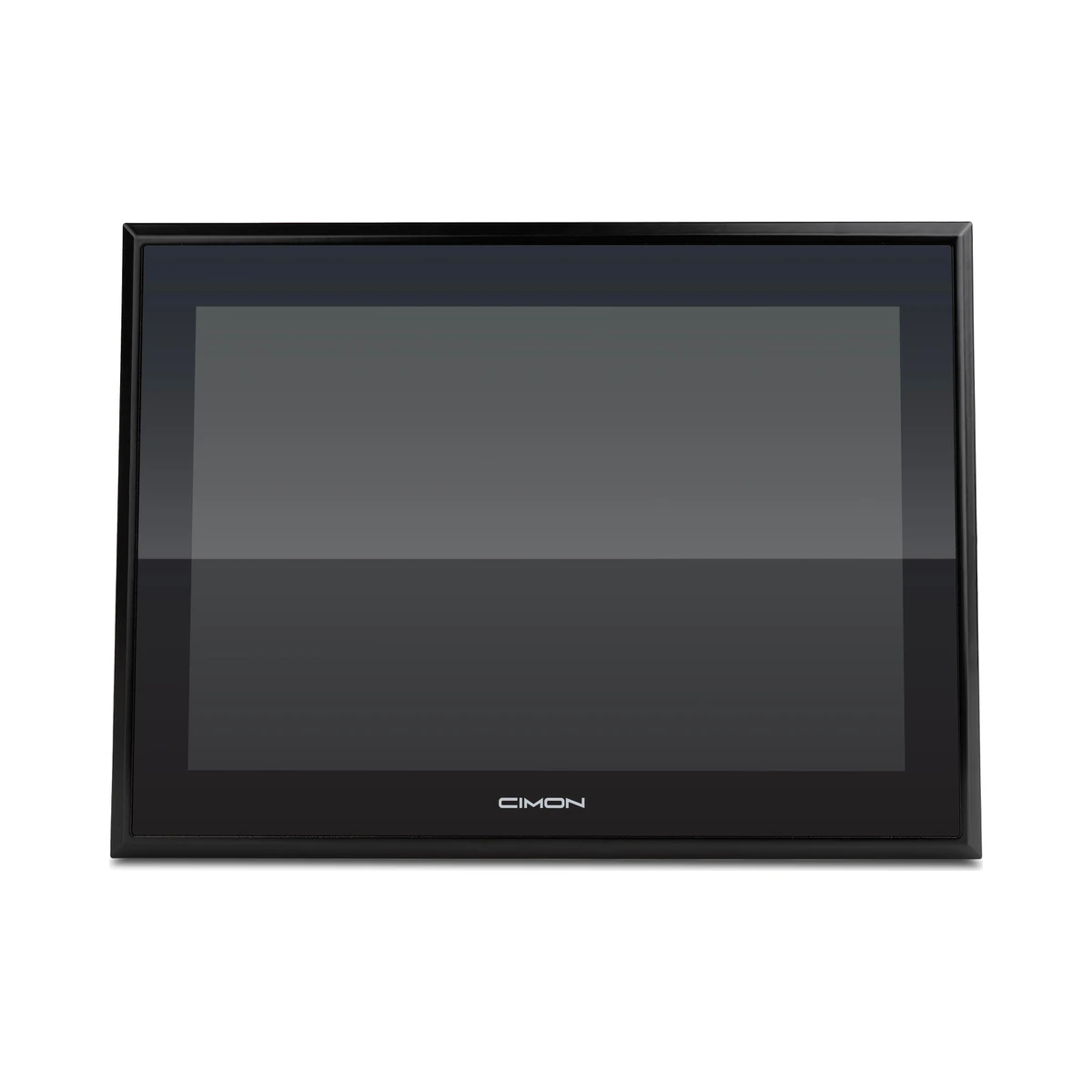

CM-eXT2-12W-RH-DF

12,1 pulgadas panorámica, 1.000 cd/m², táctil resistiva. $10.101.000

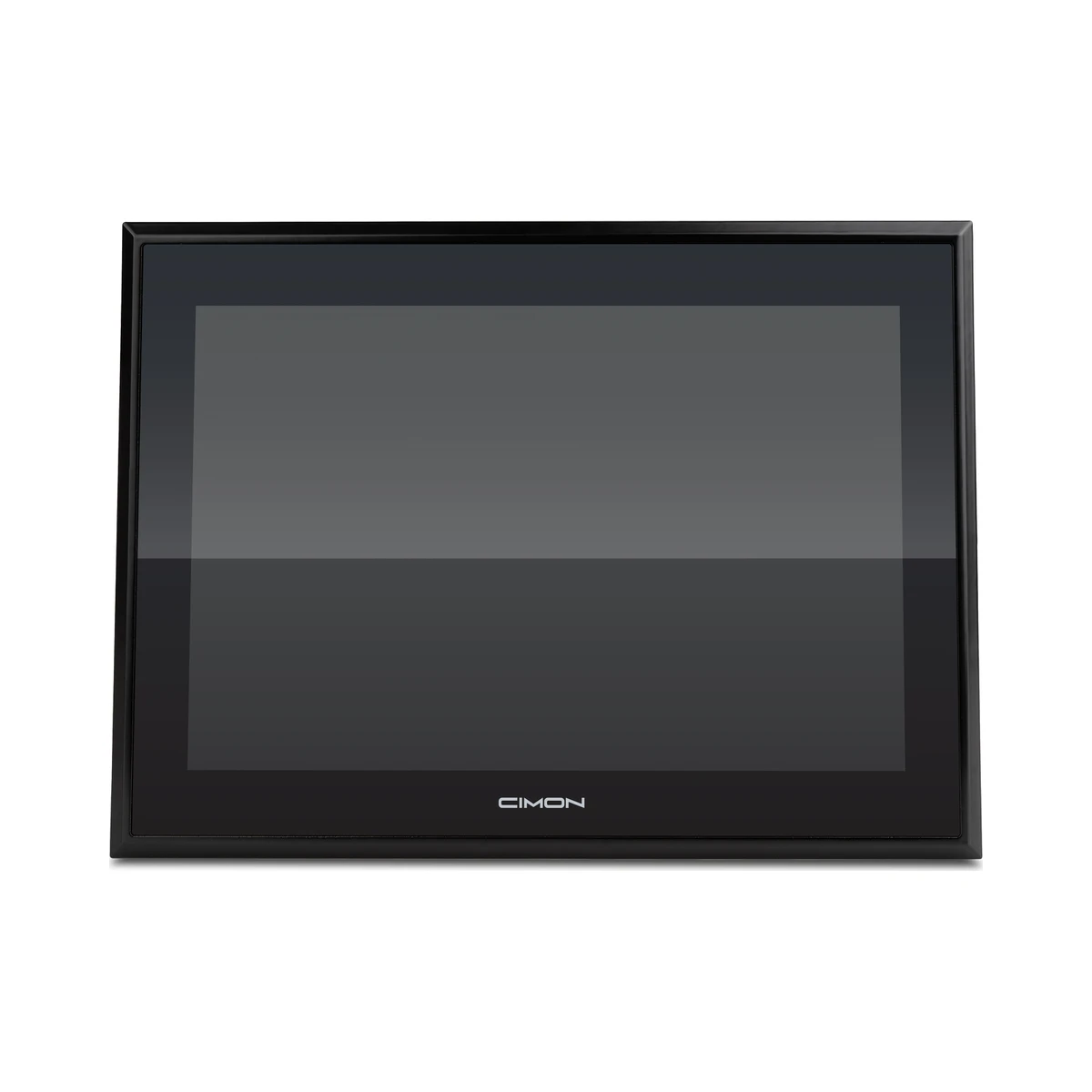

CM-eXT2-12W-CH-DF

12,1 pulgadas panorámica, 1.000 cd/m², táctil capacitiva. $10.798.000

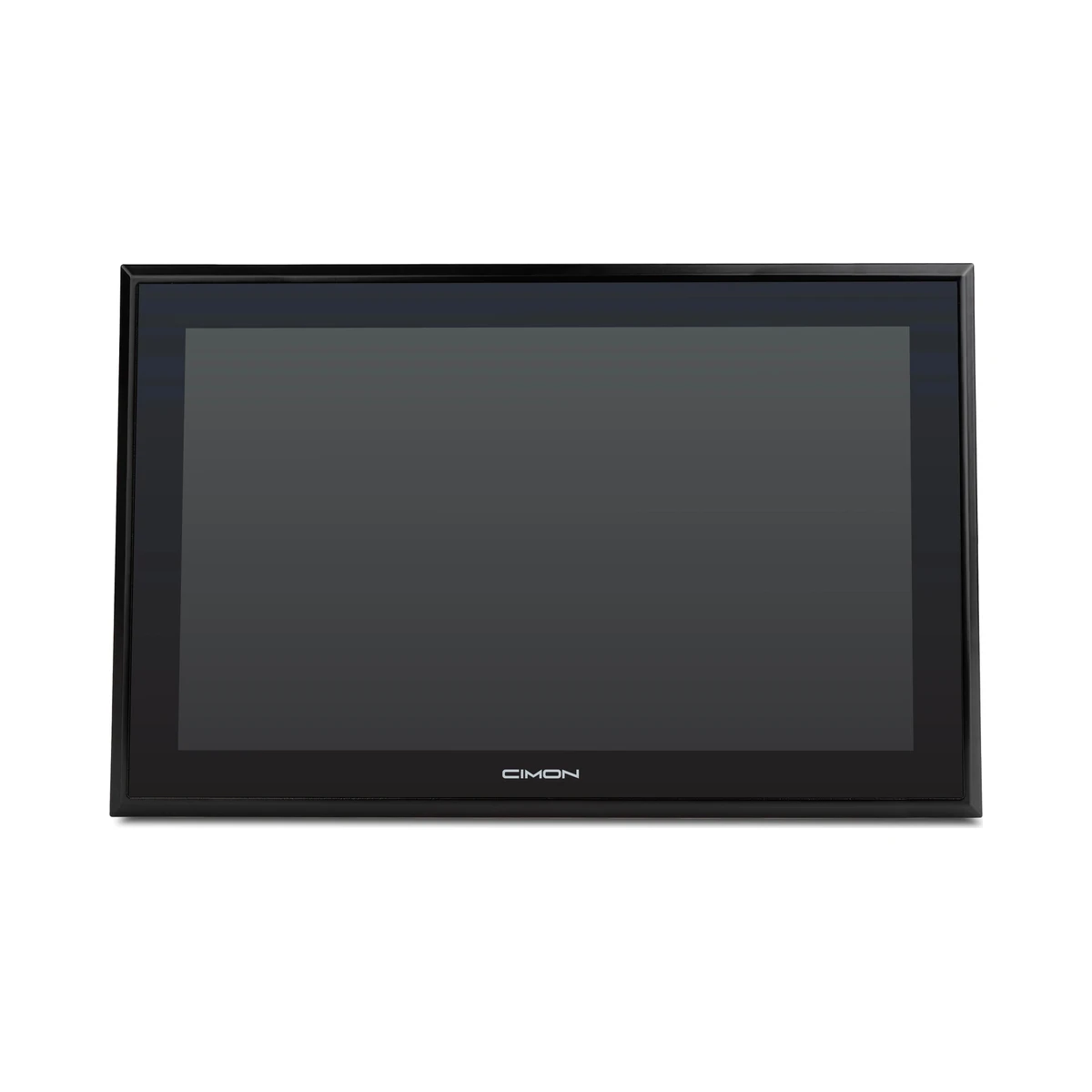

CM-eXT2-15W-RH-DF

15,6 pulgadas Full HD, 1.200 cd/m², táctil resistiva. Es la más grande y la más brillante de la serie. $12.192.000

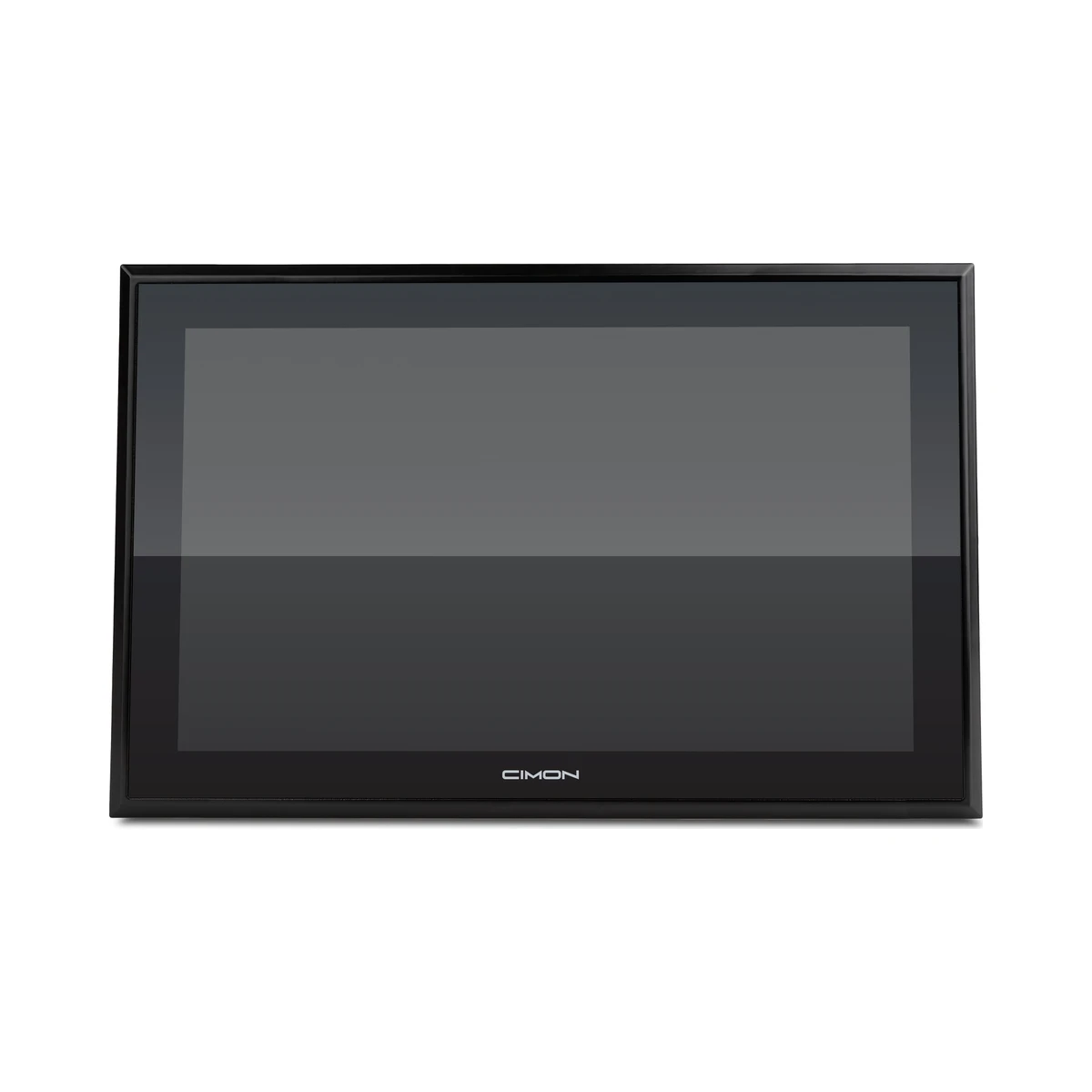

CM-eXT2-15W-CH-DF

15,6 pulgadas Full HD, 1.200 cd/m², táctil capacitiva. $12.889.000

Preguntas frecuentes

¿1.200 cd/m² alcanza para sol directo del mediodía?

Alcanza para leerla, sí. Lo que ningún brillo resuelve del todo es el reflejo especular: si el sol pega justo en el ángulo de la pantalla, conviene igual una visera o girar el tablero unos grados. El laminado óptico es lo que más ayuda en ese caso, más que el brillo en sí.

¿Se puede bajar el brillo para uso en interior?

Sí, es ajustable desde la propia pantalla. Bajarlo además alarga la vida del retroiluminado y baja el consumo.

¿La versión de alto brillo consume más?

Sí, mientras esté al máximo. Alimentada a 24 V CC la diferencia es de unos pocos vatios, nada que cambie el dimensionamiento de la fuente del tablero.

¿Qué diferencia hay con la serie estándar además del brillo?

Solo los tratamientos: laminado óptico, recubrimiento UV y barniz conformado. El procesador, la memoria, los puertos y el software son idénticos, así que un proyecto hecho en CANVAS pasa de una a otra sin cambiar nada.

¿Necesita fuente de alimentación aparte?

Necesita 24 V CC. Si el tablero no la tiene, va una fuente de 24 V para riel DIN.

¿Tienen existencia en Colombia?

Escríbanos con la referencia exacta y le confirmamos existencia en Bogotá y tiempo de entrega el mismo día.
