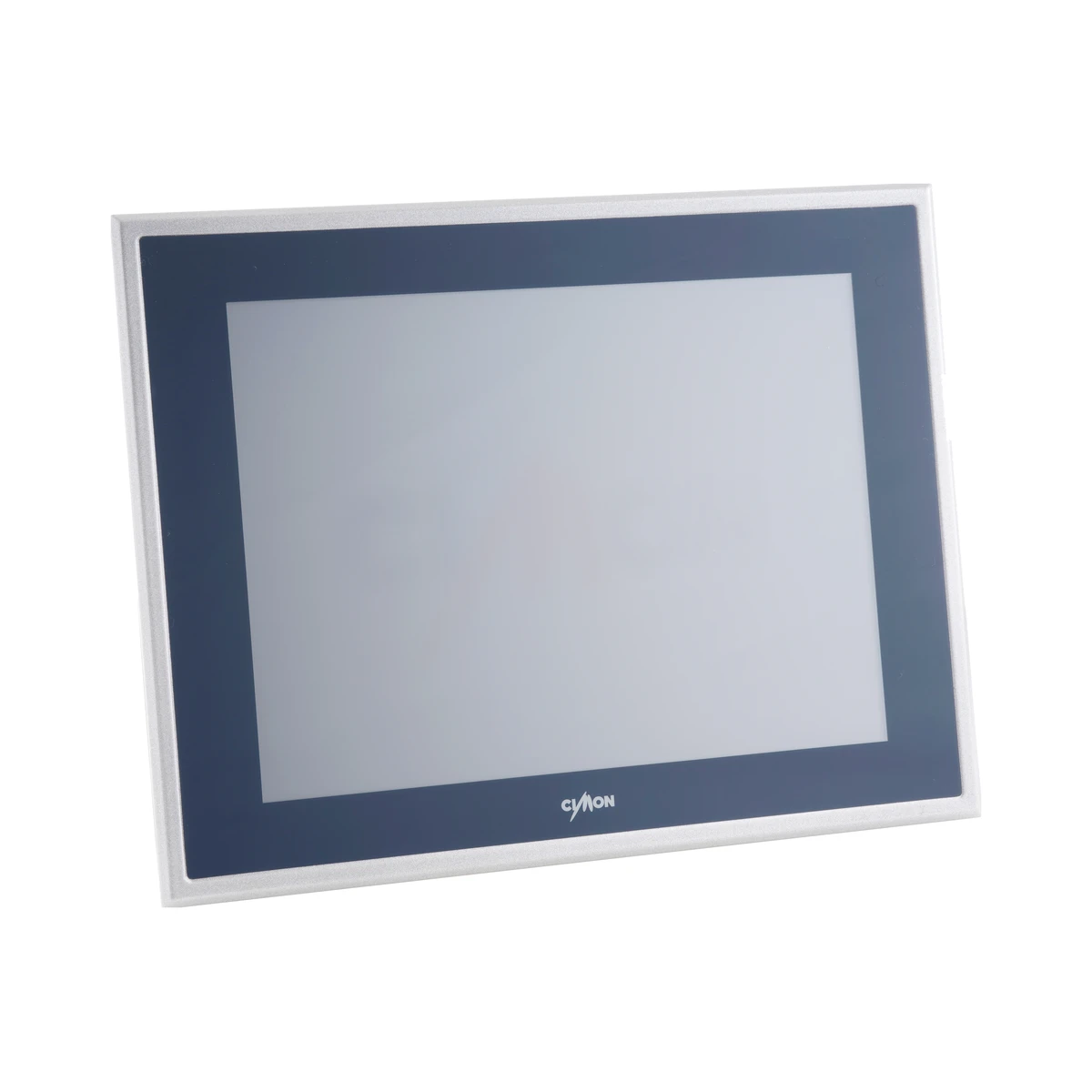

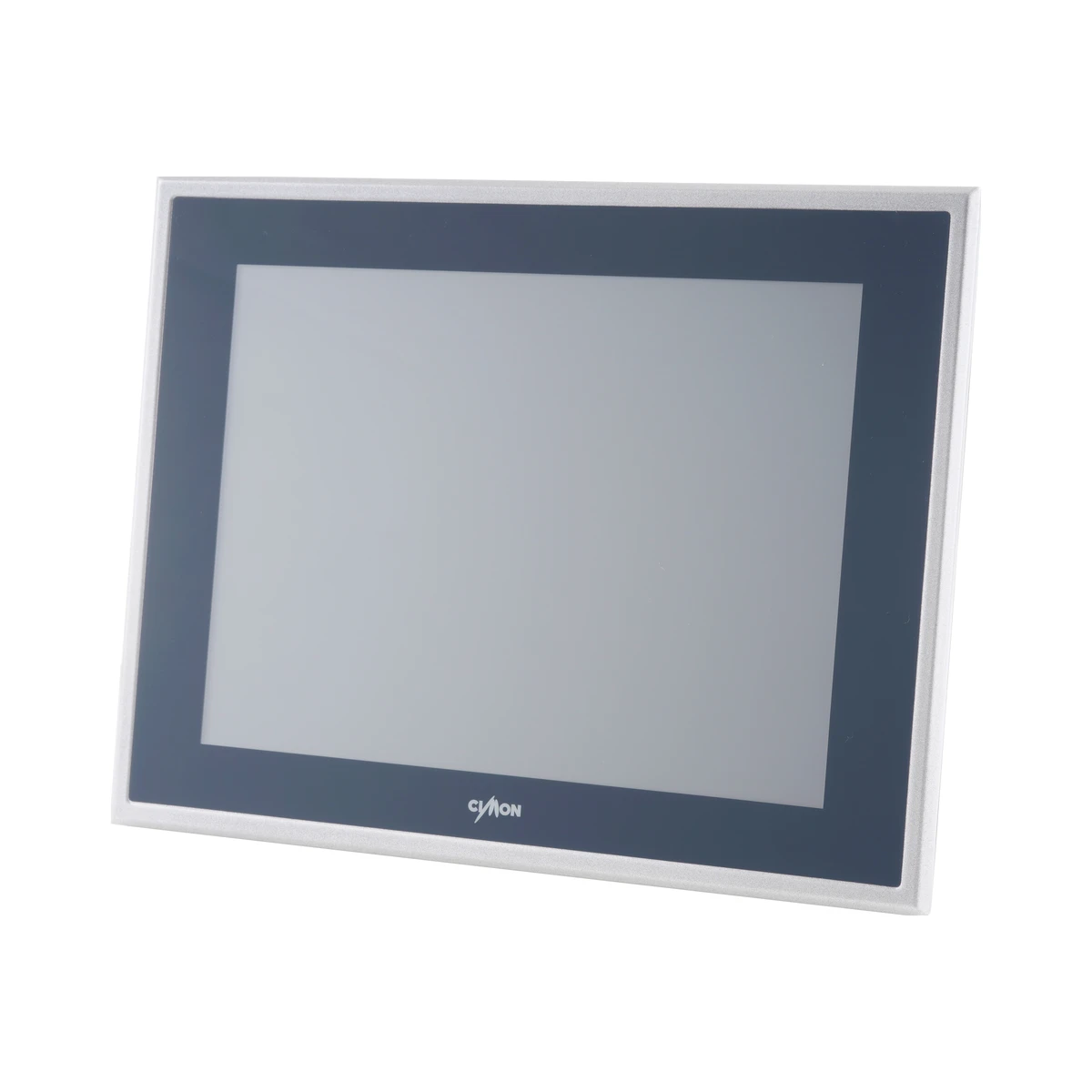

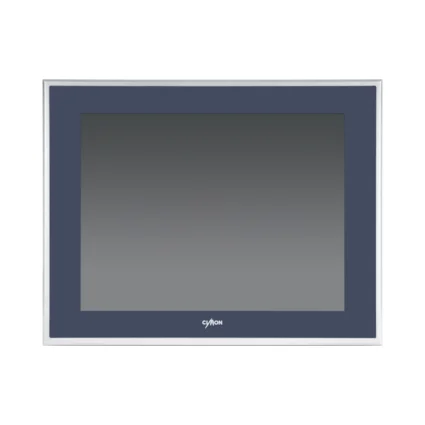

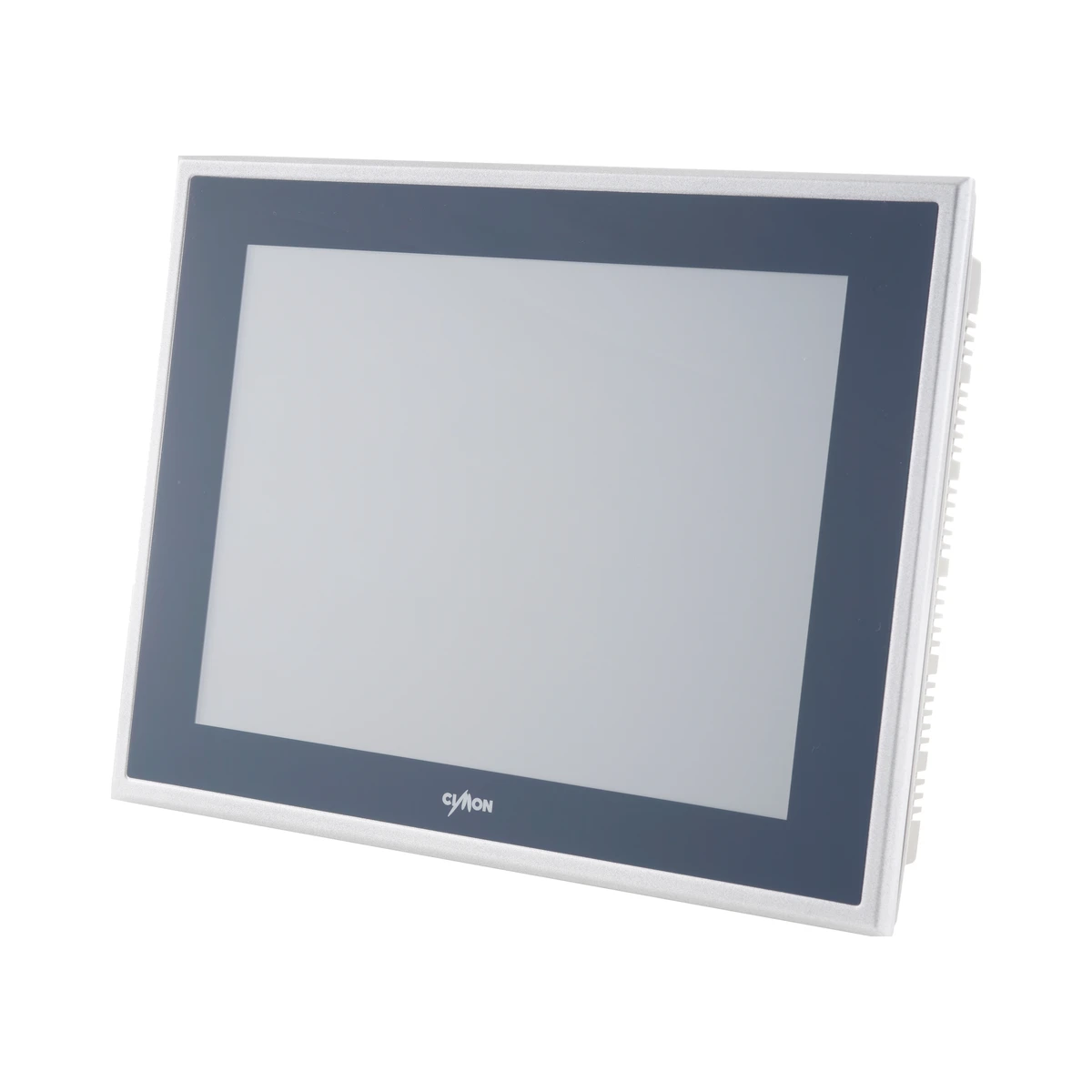

Pantalla HMI Formato 4:3 de 10 a 15 Pulgadas · CIMON eXT2

Descripción

Casi todo el mercado de HMI se pasó al formato panorámico, pero hay una razón muy concreta para seguir pidiendo 4:3: cuando hay que reemplazar un panel HMI existente sin rehacer el proyecto. Un sinóptico dibujado para 1024 × 768 se ve deformado o con franjas negras en una pantalla 16:10, y rediseñar cada página cuesta más que la pantalla.

Estas tres referencias de la serie Xpanel eXT2 mantienen el formato 4:3 y la resolución 1024 × 768 con la electrónica actual: procesador Quad Core Cortex-A53, 2 GB de RAM, dos puertos Ethernet y dos serie.

Las tres referencias

Dos diferencias con la serie panorámica que hay que tener en cuenta

No llevan listado UL y su grado de protección es IP66, no IP68 ni IP69K. Si el proyecto exige UL o lavado a alta presión, hay que ir a la serie panorámica. Para un tablero de interior, IP66 cubre polvo y chorro de agua, que es lo normal en planta.

Las tres son táctil resistiva únicamente. En 4:3 no hay versión capacitiva.

Especificaciones comunes

• Procesador: Quad Core ARM Cortex-A53, 2 GB de RAM, 8 GB eMMC, sobre Linux.
• Comunicación: 2 puertos Ethernet y 2 puertos serie.
• Alimentación: 24 V CC ±10 %.
• Protección: IP66. Sin listado UL.
• Temperatura: rango extendido de operación.
• Software: CANVAS, el entorno de desarrollo de CIMON.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

CM-eXT2-10-R-DF

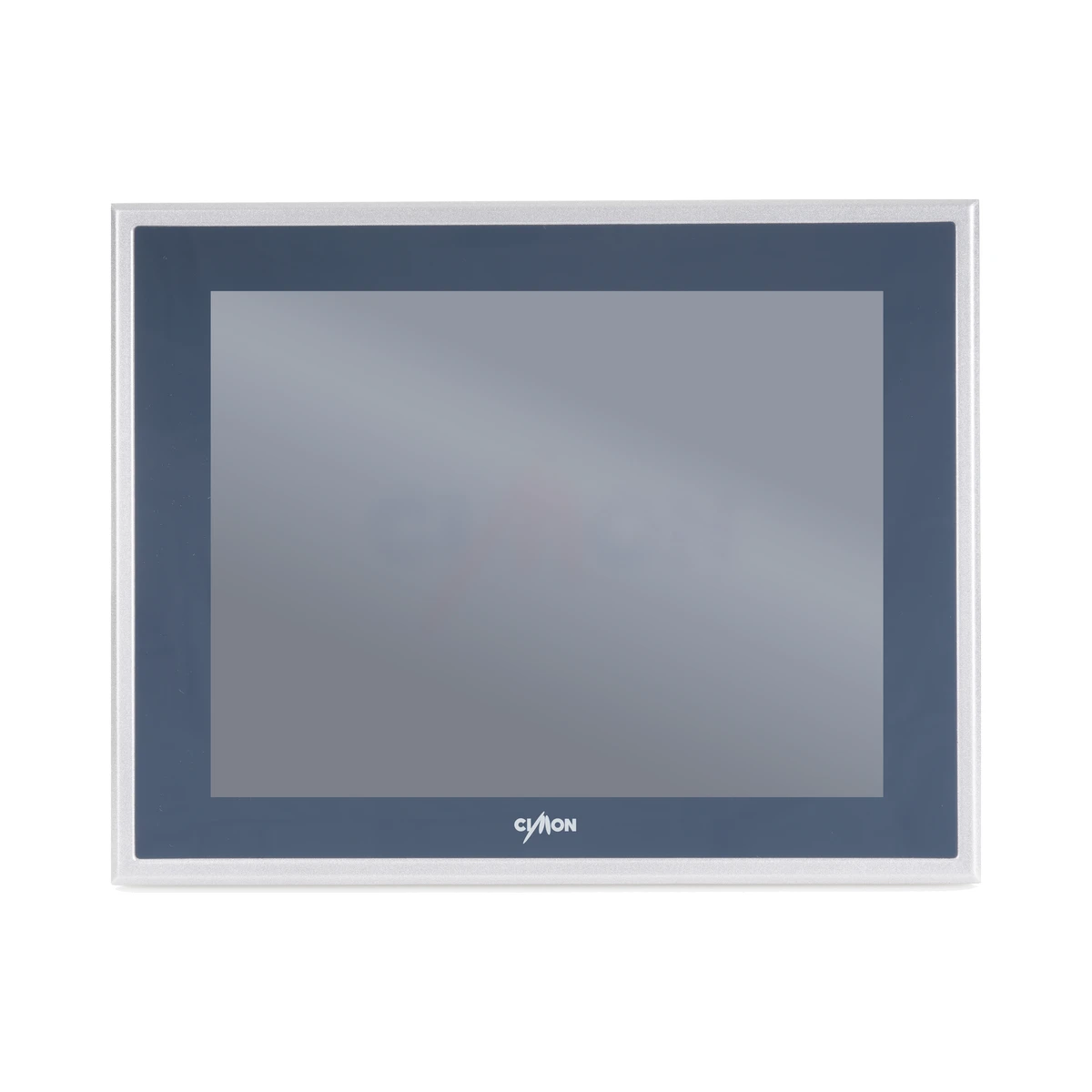

Panel HMI de 10,4 pulgadas en 4:3, 1024 × 768 y 500 cd/m², táctil resistiva. Es el recambio natural de un panel de 10,4″ de generación anterior, conservando el proyecto. $5.221.000

CM-eXT2-12-R-DF

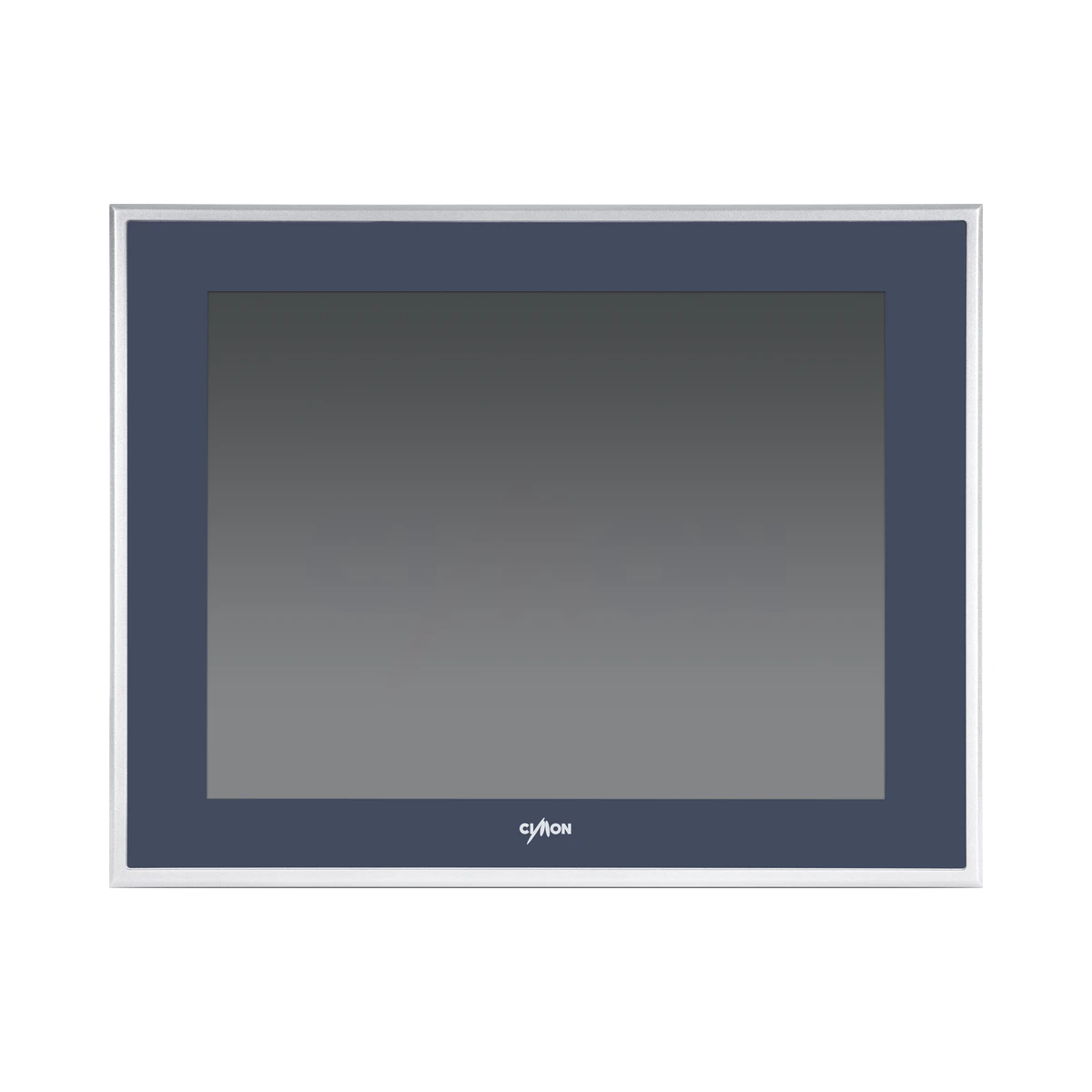

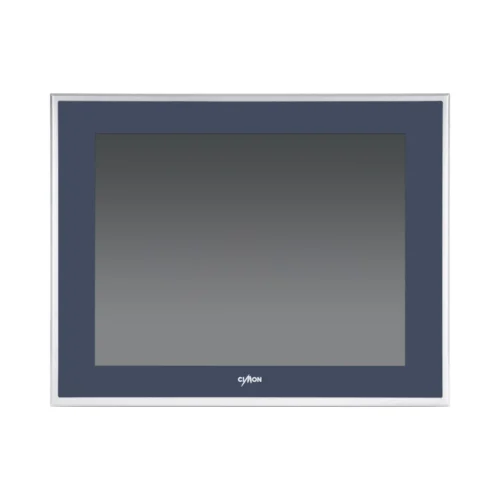

Panel HMI de 12,1 pulgadas en 4:3, 1024 × 768 y 600 cd/m², táctil resistiva. El más brillante de los tres. $7.312.000

CM-eXT2-15-R-DF

Panel HMI de 15 pulgadas en 4:3, 1024 × 768 y 500 cd/m², táctil resistiva. Para sala de control o para máquinas con sinóptico grande. $9.404.000

Preguntas frecuentes

¿Por qué elegiría 4:3 en un proyecto nuevo?

Normalmente no lo elegiría: en obra nueva conviene el panorámico, que tiene más resolución y mejor protección. El 4:3 es para reemplazo, para estandarizar con un parque existente, o cuando el recorte de la puerta del tablero ya está hecho para ese formato.

¿El recorte de panel es el mismo que el de un equipo 4:3 anterior?

No necesariamente. El formato de pantalla y el recorte son cosas distintas: conviene confirmar la cota exacta con la hoja técnica antes de cortar la puerta. Escríbanos y le enviamos el plano dimensional de la referencia.

¿Puedo pasar un proyecto de la eXT2 panorámica a la 4:3?

El proyecto de CANVAS es el mismo, pero las páginas están dibujadas a una relación de aspecto y van a quedar desajustadas. Cambiar de formato implica reacomodar las pantallas.

¿No tienen UL, eso es un problema?

Depende del cliente final. En obra privada colombiana normalmente no se exige; en proyectos con requisito de aseguradora, con cliente norteamericano o en industria regulada, sí se pide. Si es el caso, la serie panorámica sí lo trae.

¿Vienen en capacitiva?

No. En formato 4:3 CIMON solo ofrece táctil resistiva, que además es la que conviene si se trabaja con guante.

¿Tienen existencia en Colombia?

Escríbanos con la referencia y le confirmamos existencia en Bogotá y tiempo de entrega el mismo día.
