Pantalla HMI 9.7 Pulgadas Capacitiva 4:3 · Rievtech RTS010

Descripción

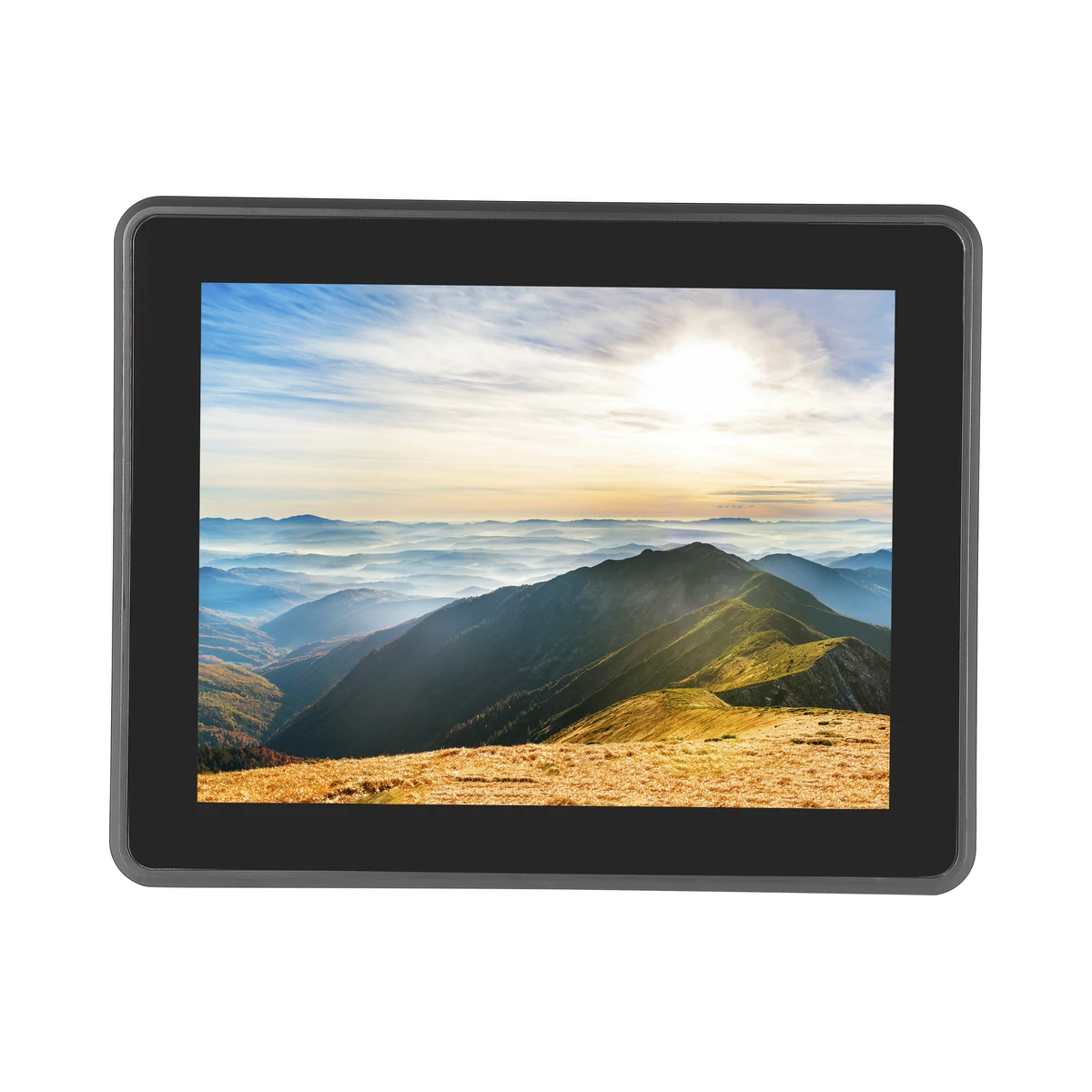

La RTS010 es la única pantalla de la serie RTS en formato 4:3, y esa es precisamente su razón de ser. Los sinópticos de planta, los mímicos de proceso y los esquemas hidráulicos se dibujan en alto tanto como en ancho; una pantalla panorámica de 16:9 deja franjas vacías arriba y abajo cuando se representa un tanque, una torre o una columna de filtros. Con 9,7 pulgadas y 1024 × 768 píxeles, la RTS010 da 768 líneas de altura útil, más que cualquier otra de la familia salvo la de 15,6 pulgadas.

El táctil es capacitivo proyectado Glass+Glass multitáctil: frente de vidrio corrido, sin lámina resistiva que se raye ni se desgaste con el uso, y reconocimiento de gestos de dos dedos para hacer zoom sobre un sinóptico grande. La contrapartida es que exige dedo desnudo o guante compatible con pantallas táctiles, cosa que conviene definir antes de comprar.

Dónde encaja

Esta pantalla no es para la puerta de un tablero de máquina pequeña. Su tamaño y su formato apuntan a otro escenario: el tablero principal de una planta o de un cuarto técnico, donde un operador se para frente a la pantalla a mirar el estado del conjunto, no a operar un ciclo.

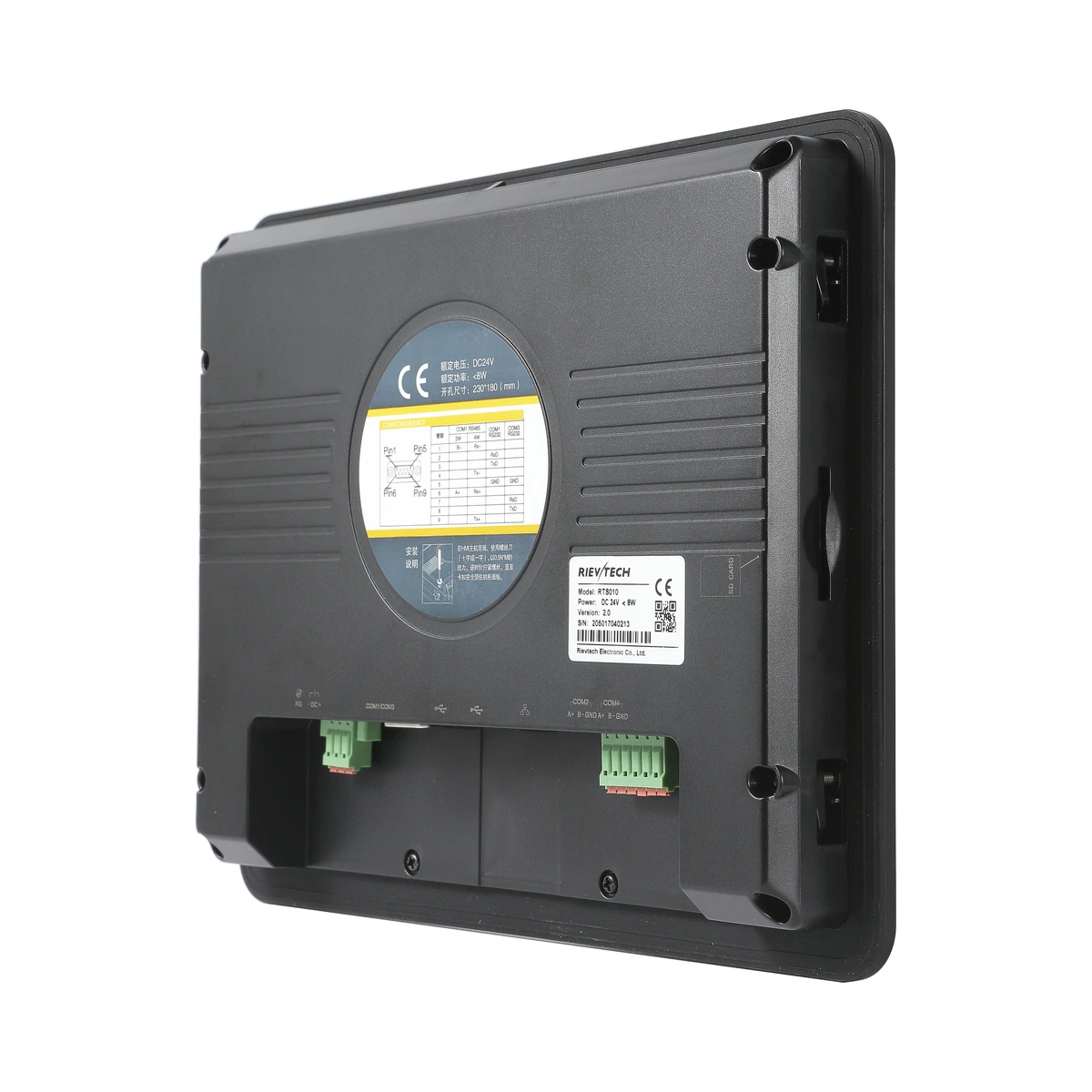

Trae cuatro puertos serie, más que ningún otro modelo de la familia salvo la RTS007:

• COM1 — RS232, RS485 o RS422, configurable.
• COM2 y COM4 — RS485, en bornera enchufable de seis pines con pares A+/B− y GND independientes. Son dos redes Modbus RTU distintas sobre el mismo equipo.
• COM3 — RS232.

A eso se suma Ethernet 10/100, con lo que la pantalla puede ser esclavo Modbus TCP de un SCADA mientras actúa como maestro de dos buses RS485 de campo. Esa capacidad de puente entre redes es lo que suele justificar su compra frente a una pantalla más económica.

Especificaciones técnicas

Frente a las otras pantallas grandes

La RTS6100M es apenas media pulgada más grande en diagonal, pero al ser 16:9 tiene menos altura útil que la RTS010: 600 líneas frente a 768. Si el sinóptico es vertical, la de 9,7 pulgadas rinde más aunque el número de la diagonal sea menor.

Con qué se combina

• Controlador PR-26 — 16 entradas y 10 salidas, con Ethernet, 4G y WiFi.
• Controlador HVAC serie HC — para plantas de agua helada y manejadoras con BACnet.
• Módulos de expansión PR-E — para sumar puntos sin cambiar el controlador.
• Variadores RI9000-4T — se supervisan y comandan por Modbus RTU desde la propia pantalla.
• Fuente RPS de 24 V CC — 45 W o más según lo que cuelgue del mismo circuito.

Preguntas frecuentes

¿Por qué elegir 4:3 y no una panorámica?

Porque los mímicos de proceso suelen ser altos: tanques, torres, columnas, niveles. En 4:3 esa geometría se aprovecha entera. En 16:9 quedan bandas muertas arriba y abajo, y hay que reducir el dibujo para que quepa.

¿Se puede usar con guantes?

Solo con guantes compatibles con pantallas táctiles capacitivas. Si el personal trabaja con carnaza o guante grueso, conviene mirar la RTS6100M, que es resistiva.

¿Puede manejar dos redes Modbus RTU al mismo tiempo?

Sí. COM2 y COM4 son dos puertos RS485 físicamente independientes, cada uno con su par A+/B− y su GND. Es lo que permite, por ejemplo, tener los variadores en una red y los medidores de energía en otra, sin que el tráfico de una afecte a la otra.

¿Guarda histórico sin un SCADA?

Sí. La ranura de tarjeta SD permite registrar tendencias y eventos localmente. No reemplaza un sistema de supervisión, pero resuelve el caso de una planta que necesita revisar qué pasó anoche sin haber invertido en un servidor.

¿Qué tan resistente es el frente?

El vidrio del táctil capacitivo no se raya con el uso normal ni pierde sensibilidad con el tiempo, a diferencia de una lámina resistiva. El grado IP65 del frente se logra montando contra un panel plano con su empaque; la parte posterior es IP20 y va siempre dentro del tablero.

¿Cuánta corriente consume?

Menos de 6 W a 24 V CC, es decir unos 250 mA. Una fuente de 45 W alcanza de sobra para la pantalla y un controlador pequeño.
