PLC HVAC con BACnet y Entradas Universales · Rievtech serie HC

Descripción

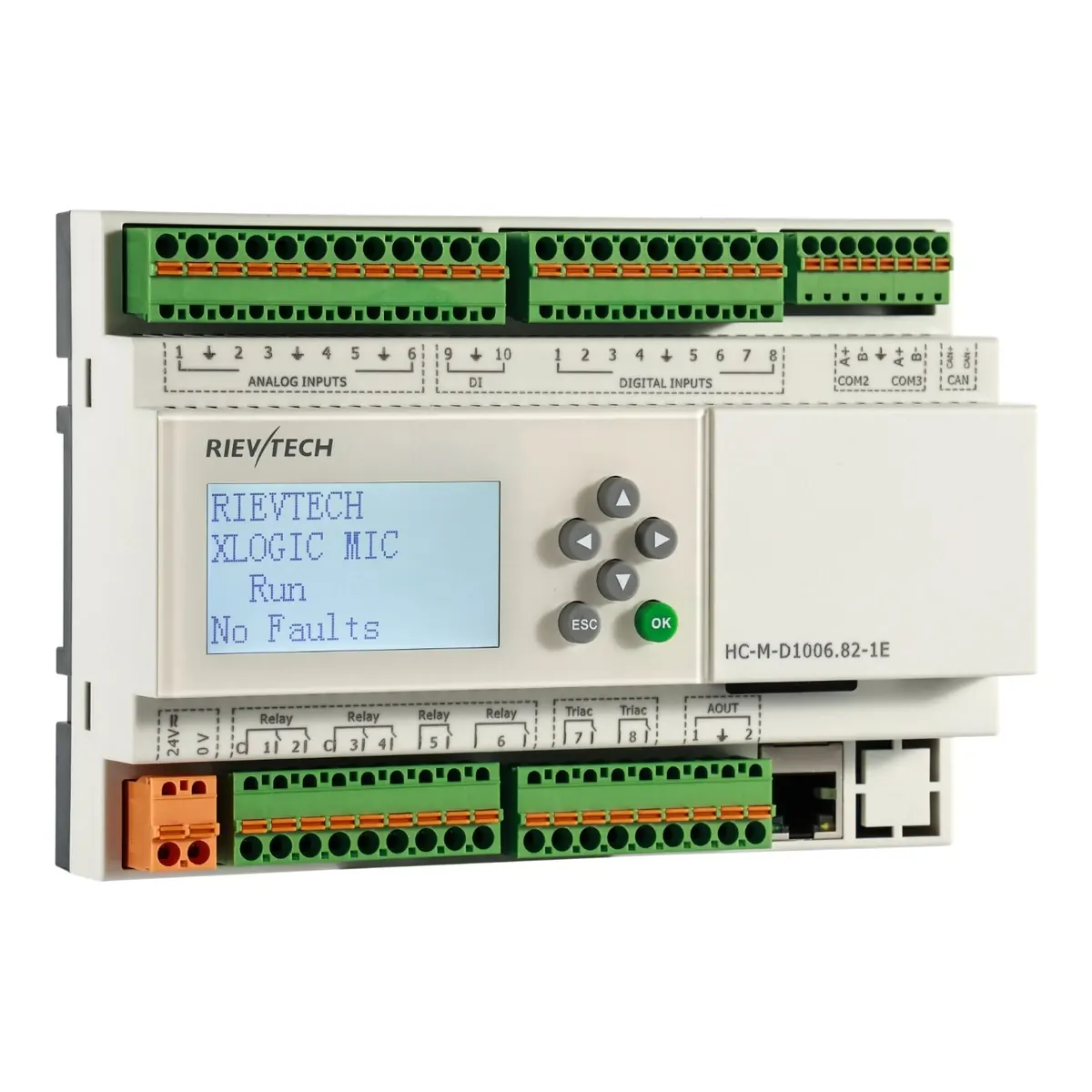

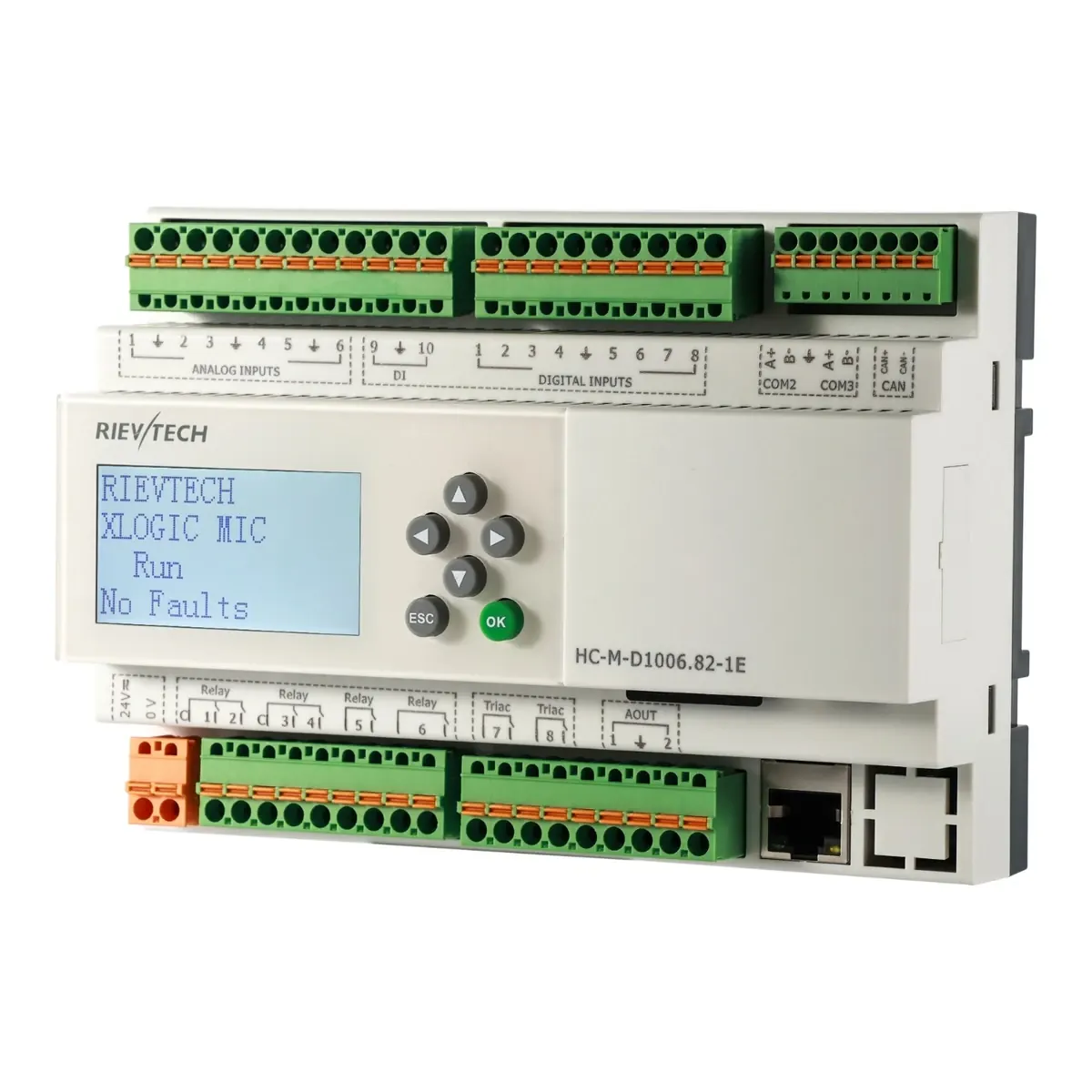

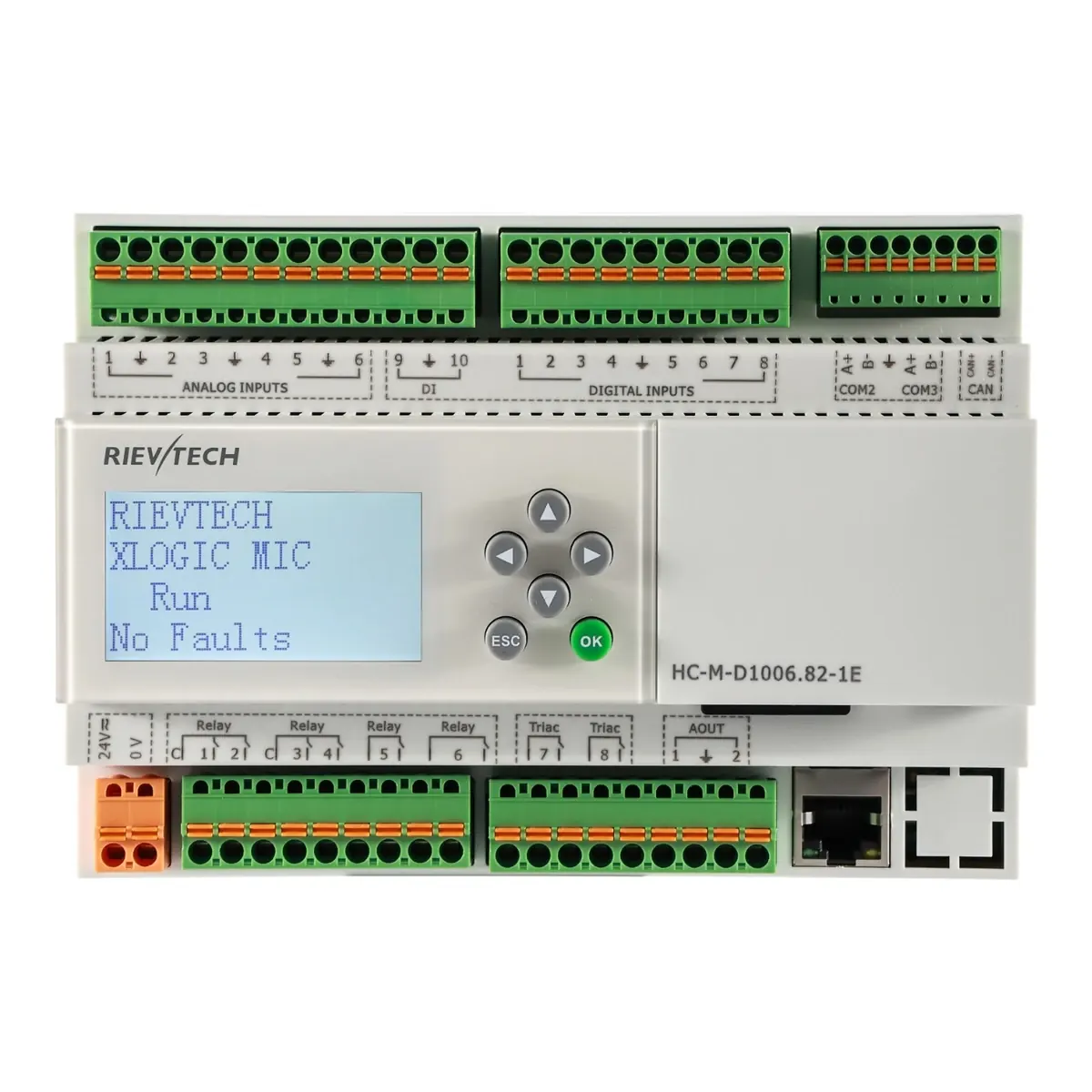

La serie HC es un PLC HVAC diseñado desde cero para control de aire acondicionado, calefacción y ventilación. En primer lugar, esto es lo que lo separa de un PLC industrial genérico: sus entradas analógicas leen la sonda directamente, sin transmisor intermedio, y habla BACnet nativo sin módulo adicional.

Por qué un PLC HVAC no es un PLC industrial cualquiera

Un PLC industrial trae entradas de 0-10 V o 4-20 mA. Por lo tanto, para leer una sonda de temperatura hay que sumar un transmisor por cada punto. En un fan-coil, en una UMA o en una planta de agua helada eso multiplica el costo y el espacio de tablero.

La entrada se configura, no se reemplaza

Aquí cada entrada analógica se elige por software entre seis modos: PT1000, Ni1000, NTC 10K B3435, NTC 10K B3950, 0-10 V y 0-20 mA. Además, un séptimo modo la convierte en contacto seco. Es decir, la misma bornera sirve para una sonda de ducto, un transmisor de presión o un contacto de flujo, y se decide en la programación.

BACnet sin pasarela

El equipo integra BACnet MS/TP y BACnet IP, más Modbus RTU/ASCII y Modbus TCP. En consecuencia, se integra a un BMS existente sin comprar un gateway aparte, que es donde normalmente se va el presupuesto de integración.

Dónde se usa este PLC HVAC

• Unidades manejadoras de aire con control de temperatura, humedad y presión de ducto
• Plantas de agua helada: secuencia de chillers, rotación de bombas y control de válvulas
• Fan-coils y unidades de zona con reporte a BMS
• Ventilación de sótanos y parqueaderos con sensores de CO y CO₂
• Calderas, intercambiadores y lazos de agua caliente
• Cuartos técnicos donde se requiere BACnet pero no se justifica un controlador de marca propietaria

Entradas universales: el dato que define la selección

Para empezar, este es el punto que decide si el equipo le sirve al proyecto.

Comparación de la familia HC

Los tres controladores comparten carcasa, firmware y buses. Por lo tanto, la elección depende de cuántas sondas y cuántos contactos tenga el proyecto.

Cómo elegir entre los tres

• D1204 — cuando predominan los contactos: estados de arranque, flujos, alarmas y confirmaciones de marcha.
• D1006 — el punto medio, y el que más se usa en una manejadora típica.
• D0808 — cuando el proyecto es intensivo en sondas y necesita cuatro salidas analógicas para modular válvulas y variadores a la vez.

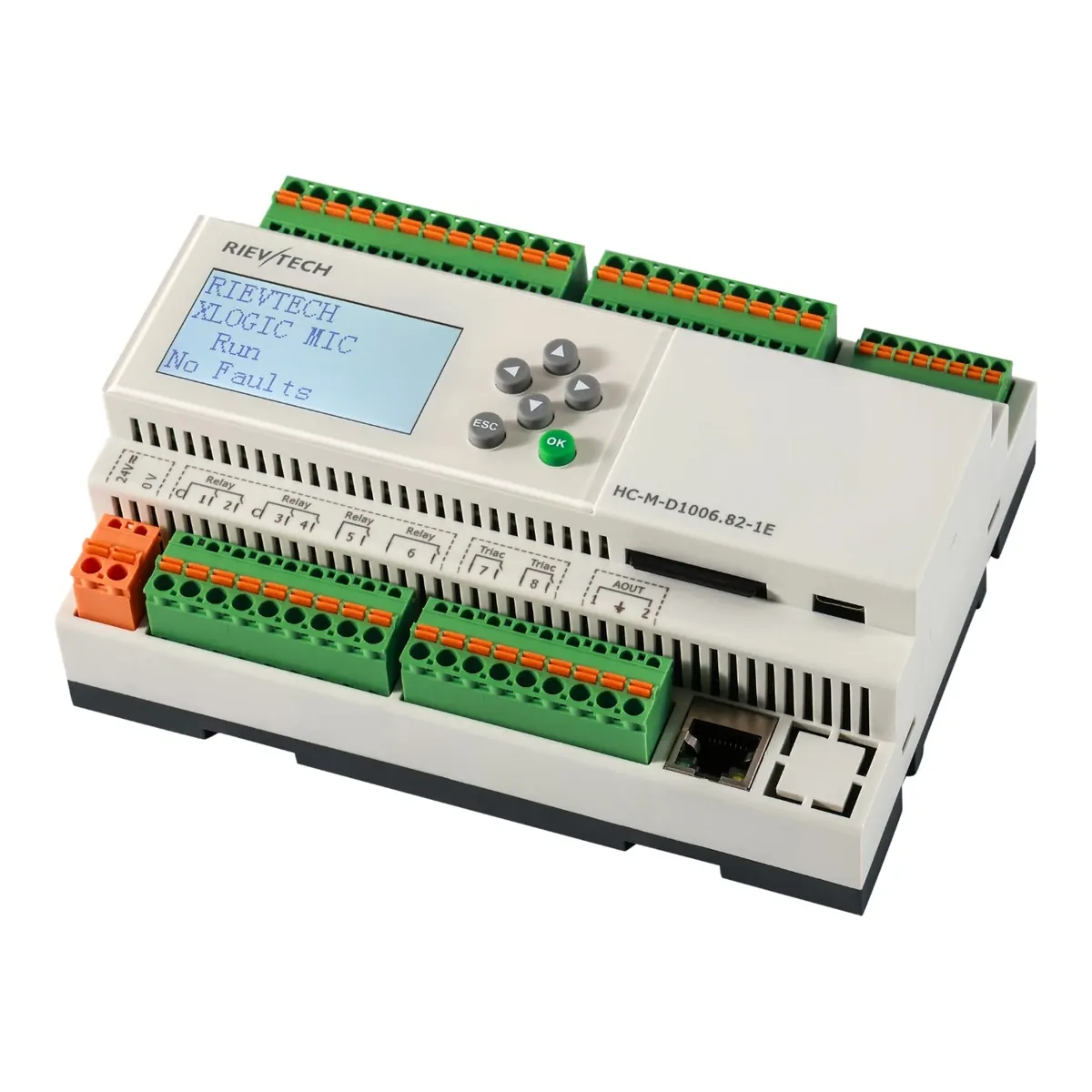

Salidas

Comunicaciones y programación

Datos generales

Accesorios y equipos compatibles

• Módulo de expansión HVAC HC-E-0404.42 — suma 4 entradas digitales, 4 analógicas universales, 4 relés y 2 salidas analógicas
• Cable de programación USB — para cargar el programa desde el PC
• Sondas y transmisores — sensores de temperatura, humedad, presión diferencial y calidad de aire
• Variadores de frecuencia — para modular ventiladores y bombas desde las salidas analógicas

Equivalencias y compatibilidad con sistemas existentes

Buena parte de los edificios que atendemos en Colombia ya tienen una red de control instalada, casi siempre de Johnson Controls, Trane, KMC, Honeywell o Carrier. La pregunta que nos llega de ingenieros y jefes de mantenimiento no es «qué controlador es mejor», sino una mucho más concreta: si tengo que añadir una manejadora o reemplazar un controlador de campo, ¿me sirve este equipo o tengo que volver al fabricante original?

La respuesta honesta tiene dos partes, y conviene decir las dos.

A qué clase de equipo equivale

La serie HC compite en la misma categoría que los controladores de aplicación avanzada de esas marcas: el equipo que se monta en el tablero de una manejadora o un fan coil, ejecuta el lazo de control y reporta al BMS por BACnet. Esta es la comparación punto a punto con las tres referencias que más nos encontramos en obra:

Los datos de las tres referencias ajenas están tomados de las fichas técnicas publicadas por sus propios fabricantes y consultadas en septiembre de 2026. Donde la tabla dice «comunicación que declara el fabricante» se transcribe literalmente lo que lista su ficha: si un protocolo no aparece ahí, no lo damos por ausente, simplemente no está declarado.

Qué sí resuelve

• Ampliar una red BACnet MS/TP que ya existe. El controlador entra al mismo trunk como un dispositivo BACnet estándar y sus puntos quedan visibles en el front end que ya está instalado, sea Metasys, Tracer SC, i-Vu o el que sea, siempre que la red sea BACnet abierta.
• Reemplazar un controlador de campo descontinuado en una manejadora, un fan coil, una unidad de ventilación, un sistema de presurización o una planta de bombeo, cuando el equipo original ya no se consigue o el repuesto no justifica su precio.
• Automatizar equipos que nunca tuvieron control —extracción, torres, calderas, recuperadores— y subirlos al BMS existente sin licencia adicional por punto.
• Cerrar el lazo con variadores por Modbus y reportar al BMS por BACnet desde el mismo equipo, en las referencias con dos puertos RS485. Esa combinación es la que normalmente obliga a comprar una pasarela aparte.

Qué no resuelve, dicho sin rodeos

• No reemplaza el controlador de fábrica de un equipo. El control propio de un chiller —un CH530 de Trane, por ejemplo— ejecuta el código del fabricante y de él depende la garantía de la máquina. Ese no se toca.
• No habla buses propietarios. Si la red instalada es Comm4 o Comm5 de Trane, N2 de Johnson Controls o CCN de Carrier, hace falta una pasarela: este equipo es BACnet y Modbus, no esos protocolos.
• No se programa con las herramientas del fabricante original ni aparece en su interfaz como un equipo nativo con sus gráficos de fábrica. Se integra como dispositivo BACnet estándar, que es distinto.
• No somos distribuidores autorizados de Johnson Controls, Trane, KMC, Honeywell, Carrier, Reliable Controls ni York. Sus marcas se mencionan aquí únicamente para describir con qué sistemas se integra este equipo y con qué referencias se compara. Cada marca pertenece a su titular.

Si lo que necesita es un controlador de marca reconocida en el mismo nivel que Metasys o Tracer, SOLINTECK representa en Colombia a Distech Controls, Neptronic y Vector Controls. La serie HC cubre el otro escenario: cuando el proyecto necesita puntos, no una marca.

Preguntas frecuentes

¿Se puede integrar a una red BACnet MS/TP de Metasys o de Tracer que ya está instalada?

Sí, siempre que la red sea BACnet MS/TP abierta. El controlador se direcciona en el mismo trunk como un dispositivo BACnet más y sus objetos quedan disponibles para el front end existente. Lo que no hace es hablar los buses propietarios anteriores —N2 de Johnson Controls, Comm4 y Comm5 de Trane, CCN de Carrier—; si la red es de esas, se necesita una pasarela. Antes de cotizar le confirmamos de qué tipo es la red que tiene.

¿Sirve para reemplazar un controlador de campo descontinuado?

En la mayoría de los casos sí, cuando se trata de un controlador de aplicación sobre equipo de campo —manejadora, fan coil, unidad de ventilación, bombeo— y la red es BACnet. Lo que no se reemplaza es el control de fábrica de una máquina, como el de un chiller: ese ejecuta el programa del fabricante y de él depende la garantía del equipo.

¿Necesito una pasarela para integrarlo a un BMS con BACnet?

No. El controlador trae BACnet MS/TP sobre RS485 y BACnet IP sobre Ethernet integrados, así que se conecta directo a la red del BMS. Eso ahorra el costo del gateway y un punto de falla.

¿Puedo conectar sondas PT1000 y NTC en el mismo equipo?

Sí. Cada entrada analógica se configura de forma independiente, así que puede tener una entrada en PT1000, otra en NTC 10K y otra en 0-10 V al mismo tiempo.

¿Sirve para reemplazar un controlador propietario de marca?

En la mayoría de los lazos de HVAC, sí. Si el proyecto exige un controlador certificado BTL o una integración nativa con una plataforma específica, conviene revisar el caso con nuestro equipo de ingeniería.

¿Qué diferencia hay entre las salidas por relé y las de triac?

El relé es un contacto seco y sirve para arrancar contactores o cargas de hasta 5 o 10 A. El triac conmuta en estado sólido, sin desgaste mecánico, y es el indicado para válvulas de zona o actuadores que abren y cierran muchas veces al día.

¿Se programa con software libre?

Se programa en FBD con la herramienta del fabricante, en lenguaje de bloques de función. Entregamos el enlace de descarga y el manual con la compra.

¿Cuántas expansiones acepta?

Hasta 16 módulos de la serie HVAC, que se acoplan por el bus lateral. Eso permite crecer sin cambiar el controlador base.

¿Puedo cambiar un setpoint sin computador?

Sí. El LCD con teclado permite modificar parámetros directamente en el tablero, que es lo que se necesita en una puesta a punto o en un ajuste de operación.

Suministro

Equipo Rievtech original con garantía de fábrica. Los precios publicados están en pesos colombianos con IVA incluido, calculados a una TRM de referencia de 3.550 COP/USD; el valor definitivo se liquida a la TRM oficial del Banco de la República en la fecha de facturación. Disponibilidad sujeta a confirmación de fábrica al cotizar en firme.
