Monitor Industrial para Exteriores de Alto Brillo · CIMON IM

Descripción

Un monitor para exteriores tiene que resolver lo que uno de interior no puede: leerse con luz de día directa. La versión de alto brillo de la serie IM de CIMON llega a 1.000 cd/m² en 12,1 pulgadas y a 1.200 cd/m² en 15,6 —1.000 y 1.200 nits, como aparece en los catálogos en inglés—. Un monitor de oficina ronda los 250 a 300 cd/m², y el IM estándar entre 450 y 600.

El brillo solo no basta, y por eso esta versión suma tres cosas más. Tiene laminado óptico, que elimina la cámara de aire entre el vidrio táctil y el LCD. Tiene recubrimiento UV contra el amarilleo del frente. Y lleva barniz conformado sobre la electrónica contra la humedad y la condensación. Conserva todo lo de la serie: frente plano de aluminio IP68, táctil capacitivo de 10 puntos, trabajo de −20 a 70 °C y alimentación de 9 a 36 VDC.

Las dos referencias del monitor para exteriores CIMON

Cuándo se justifica un monitor exterior de alto brillo

Cuesta un 24 % más que la versión estándar en 12,1 pulgadas y un 29 % más en 15,6. Vale la pena en estos casos:

• Sol directo o luz de día sin techo: estaciones de bombeo, plantas de tratamiento de agua, patios de cargue, muelles.
• Cabinas con ventanales: grúas, puentes de báscula, casetas de control junto a la vía, donde el reflejo de la ventana lava la imagen.
• Tableros junto a portones o claraboyas, donde la luz entra de lado durante parte del día.

Si el monitor va bajo techo, en una sala de control o en la puerta de un tablero en interior, el monitor industrial táctil CIMON IM estándar rinde igual por menos plata, y además existe en 21,5 pulgadas.

Qué hace el laminado óptico

En una pantalla normal queda una cámara de aire entre el vidrio táctil y el panel LCD. Cada superficie refleja parte de la luz que entra, y con sol de frente ese reflejo tapa la imagen aunque el panel sea muy brillante. El laminado óptico rellena esa cámara con un adhesivo transparente: desaparecen dos superficies de reflejo, mejora el contraste a pleno sol y, de paso, no entra humedad que empañe el vidrio por dentro con los cambios de temperatura.

Recorte de tablero y medidas

Son las mismas medidas y el mismo recorte que la versión estándar: se puede pasar de un monitor de interior a uno de exterior sin rehacer la puerta del tablero.

Especificaciones comunes

• Alta luminosidad: 1.000 cd/m² en 12,1″ y 1.200 cd/m² en 15,6″ (1.000 y 1.200 nits), con contraste de 1000:1 y 800:1.
• Táctil: capacitivo de 10 puntos, por USB.

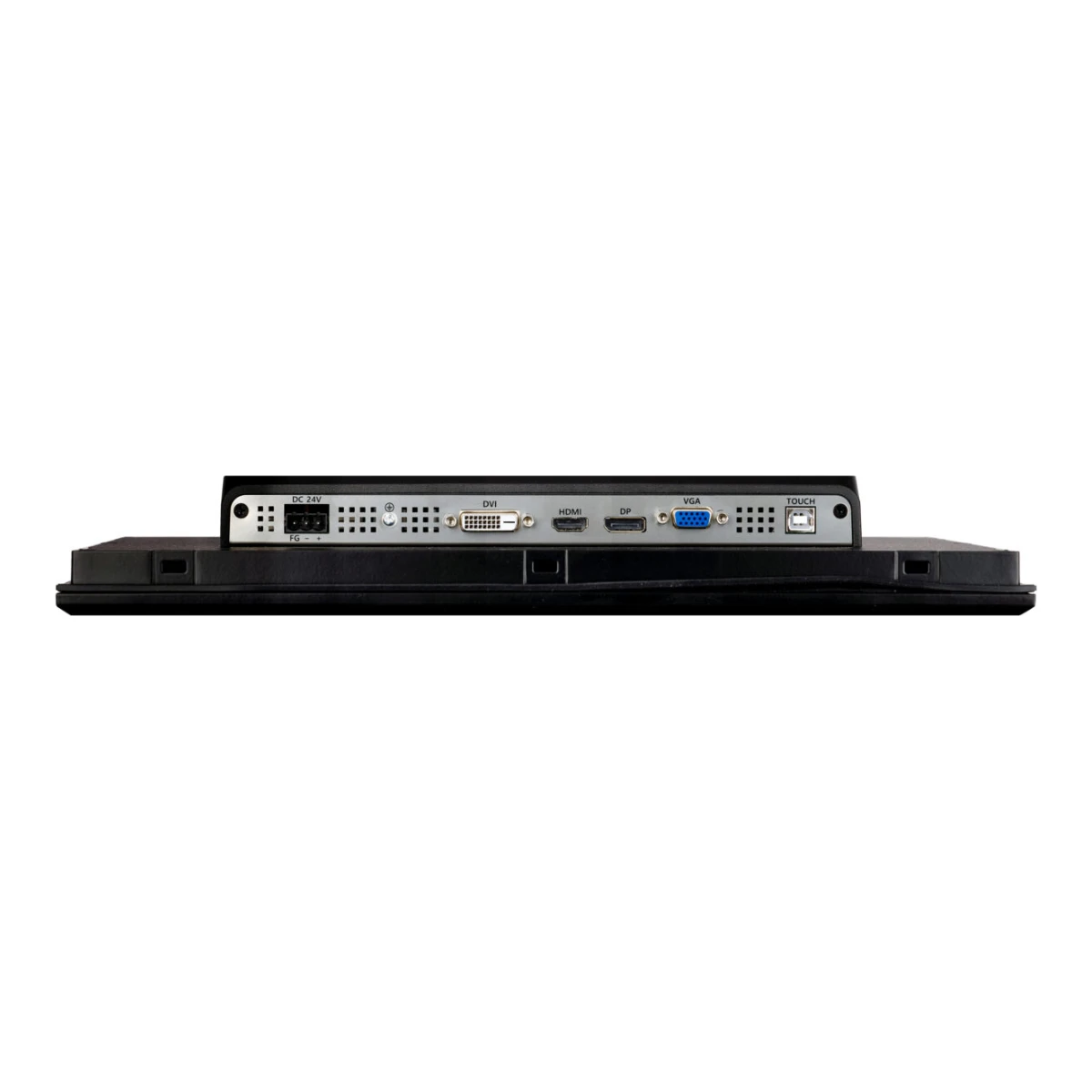

• Entradas de video: 1 HDMI, 1 DisplayPort, 1 DVI y 1 VGA.
• Alimentación: de 9 a 36 VDC por bornera. Consumo máximo de 16,5 W (12,1″) y 30,8 W (15,6″).
• Temperatura de trabajo: de −20 a 70 °C.
• Frente: plano, aluminio, IP68.
• Tratamientos: laminado óptico, recubrimiento UV y barniz conformado.
• Montaje: empotrado en tablero con grapas, o VESA de 75 × 75 mm.
• Aprobaciones: CE, FCC y KC.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

CM-IM12W-CH-D

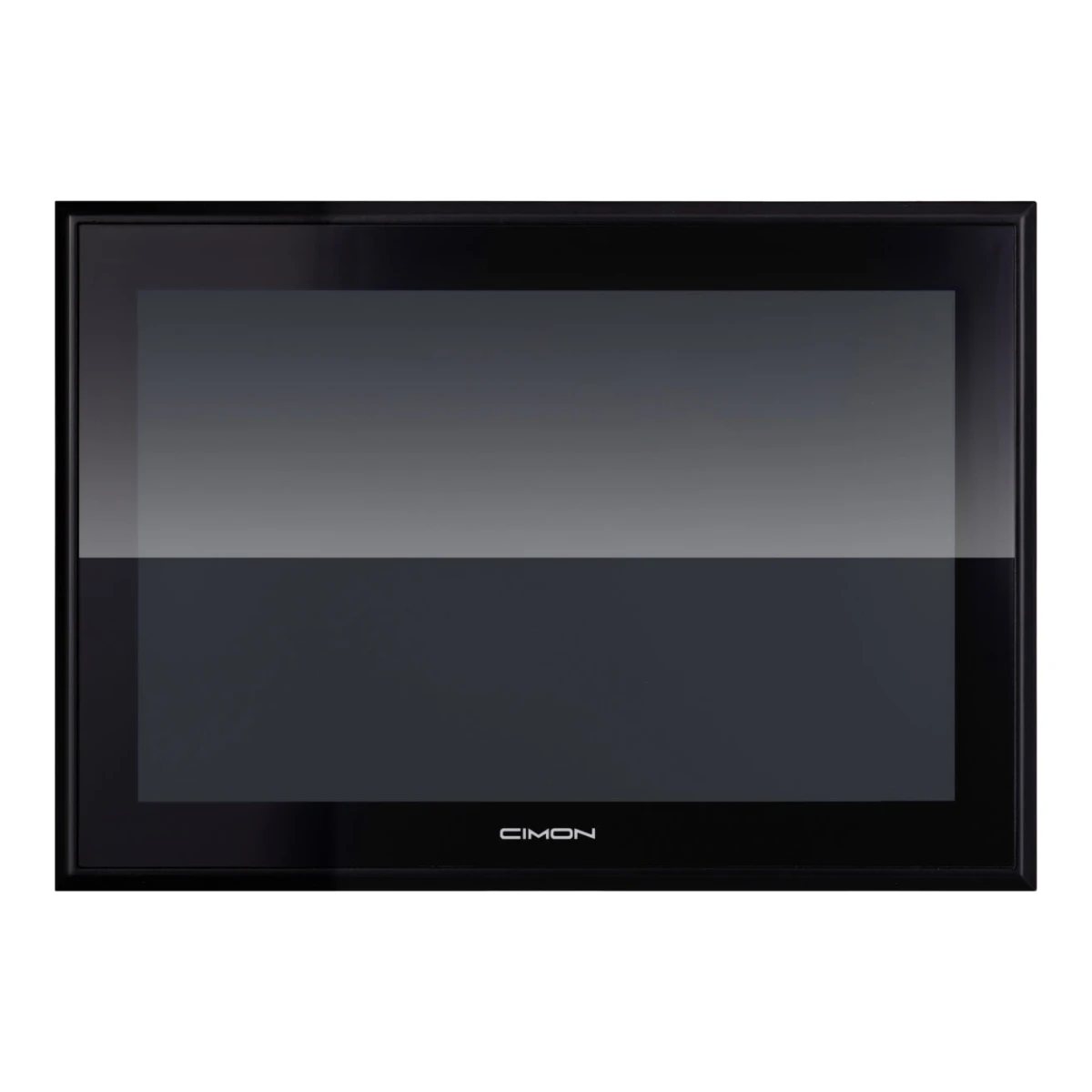

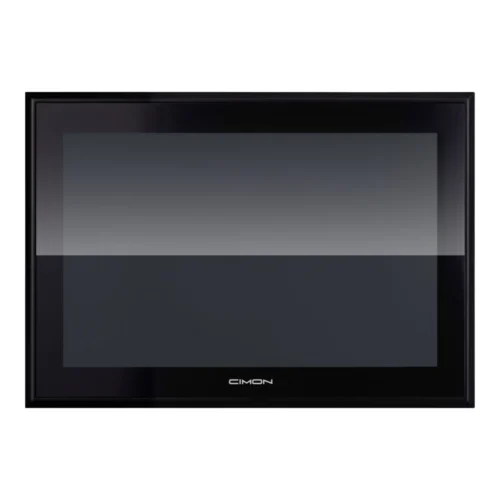

12,1 pulgadas, 1280 × 800, 1.000 cd/m². La opción compacta para tableros a la intemperie y cabinas. $10.456.000

CM-IM15W-CH-D

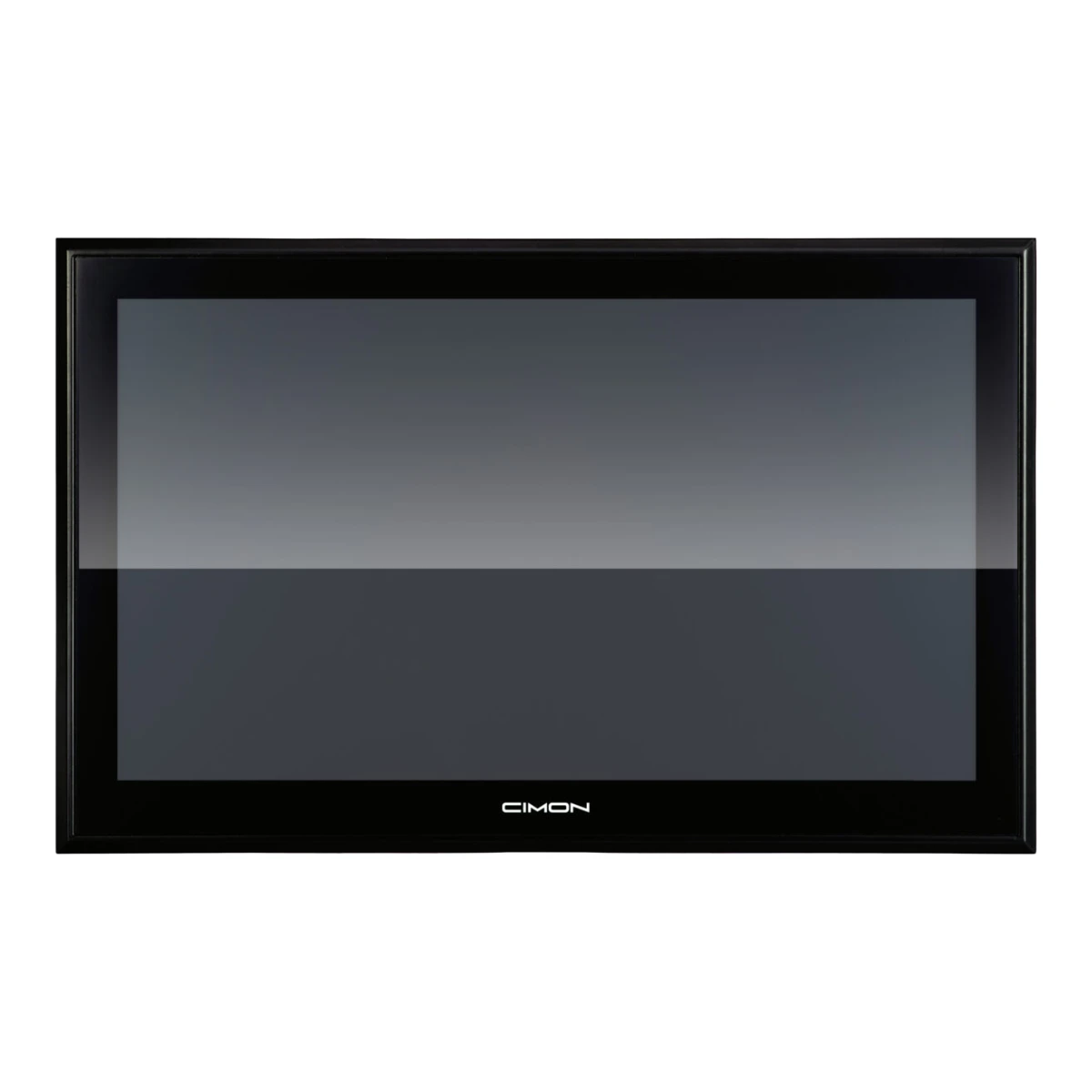

15,6 pulgadas Full HD, 1.200 cd/m². El más brillante de la serie IM. $14.068.000

Preguntas frecuentes

¿Es lo mismo que un monitor «sunlight readable» o de alta luminosidad?

Sí. Los tres nombres se refieren a lo mismo: un monitor legible a pleno sol. En los catálogos en inglés se pide en nits, y el umbral habitual es de 1.000 nits o más con laminado óptico, que es justo lo que tiene esta versión.

¿Lo puedo dejar al sol todo el día?

Se lee con sol directo, pero el sol de frente calienta el equipo. Trabaja hasta 70 °C; en tableros orientados al occidente conviene una visera o un techo, que además mejora todavía más la lectura.

¿Por qué no hay de 21,5 pulgadas en alto brillo?

CIMON no la fabrica. La de 21,5 pulgadas existe solo en versión estándar, para interior.

¿Necesito un computador aparte?

Sí. El monitor no tiene procesador: muestra lo que le manda un PC por HDMI, DisplayPort, DVI o VGA. Si lo que necesita es una pantalla que hable directo con el PLC, lo indicado es una pantalla HMI de alto brillo CIMON eXT2.

¿Con qué lo alimento?

Con cualquier fuente de 12 o 24 VDC; acepta de 9 a 36 VDC. En el catálogo está la fuente de 24 VDC para riel DIN.
