Monitor Industrial Táctil de 12 a 21,5 Pulgadas · CIMON IM

Descripción

Un monitor industrial es lo que se instala cuando el monitor de oficina que se puso en el tablero o en la sala de control terminó dañado por polvo, humedad, vibración o calor. La serie IM de CIMON tiene frente plano de aluminio con grado IP68, táctil capacitivo de 10 puntos, trabajo de −20 a 70 °C y alimentación de 9 a 36 VDC: se conecta a la misma fuente de 24 V —o de 12 V— que ya está en el tablero.

Viene en tres tamaños panorámicos, 12,1, 15,6 y 21,5 pulgadas, y con cuatro entradas de video —HDMI, DisplayPort, DVI y VGA—, así que sirve tanto para un PC industrial nuevo como para uno antiguo que solo saca VGA.

Las tres referencias del monitor industrial CIMON IM

Qué es y qué no es un monitor industrial

Es una pantalla: muestra la imagen que le manda un computador y le devuelve el toque por USB. No tiene procesador ni corre un programa propio. Si lo que necesita es una pantalla que hable directo con el PLC y ejecute la interfaz de operación, lo que busca es una HMI, como la pantalla HMI CIMON Xpanel eXT2.

El monitor es para cuando ya hay un computador: un servidor SCADA, el PC de una máquina CNC, un Box PC dentro del tablero, o un PC que se quiere sacar a planta con pantalla táctil. En esos casos un monitor de oficina dura poco, y una HMI no sirve porque no muestra Windows.

Dónde se usa

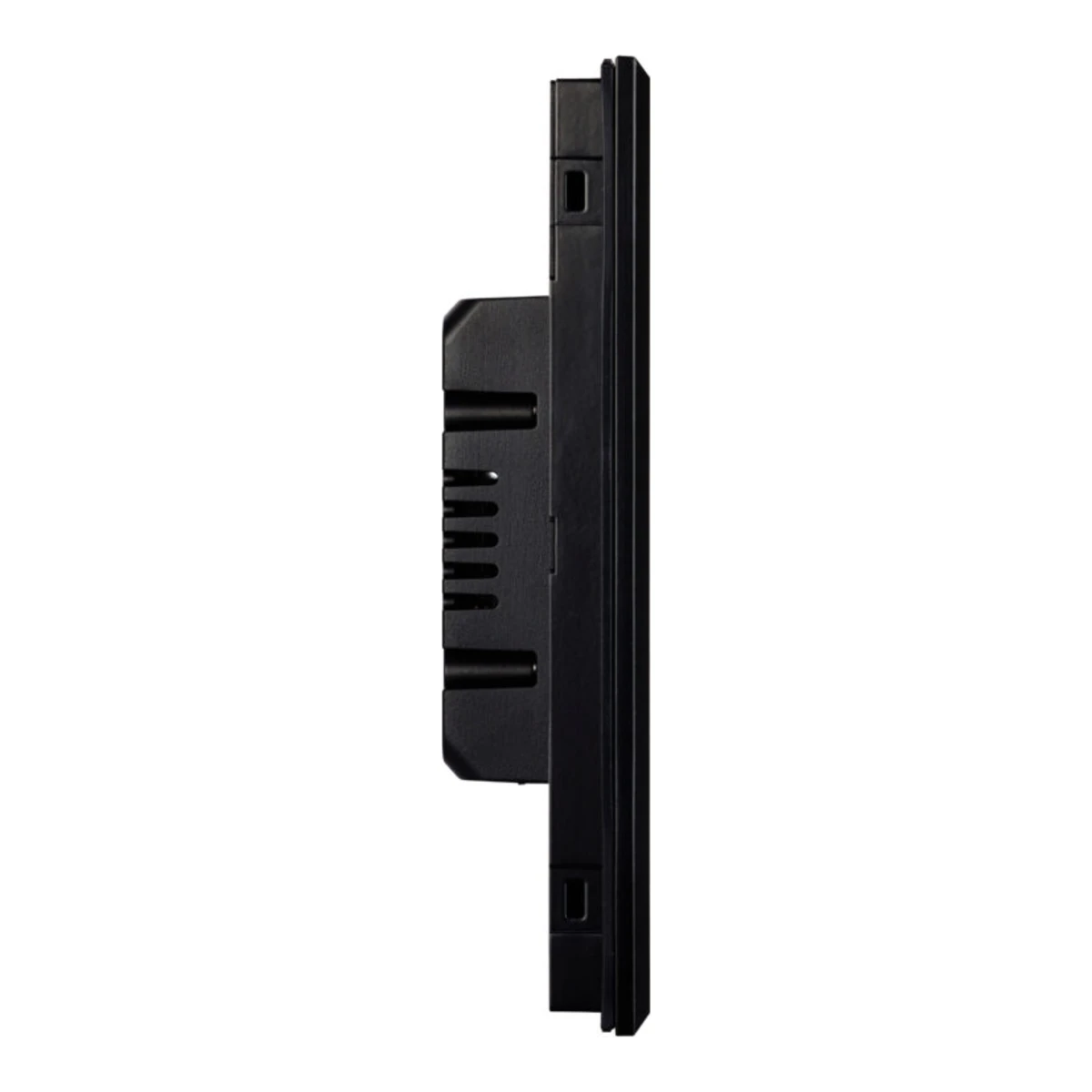

• Puerta de tablero eléctrico. Se monta empotrable (lo que en catálogos en inglés aparece como panel mount) con grapas, en un recorte rectangular. Tiene solo 55,6 mm de fondo en 12,1 y 15,6 pulgadas, y no choca con los equipos de riel al cerrar la puerta.

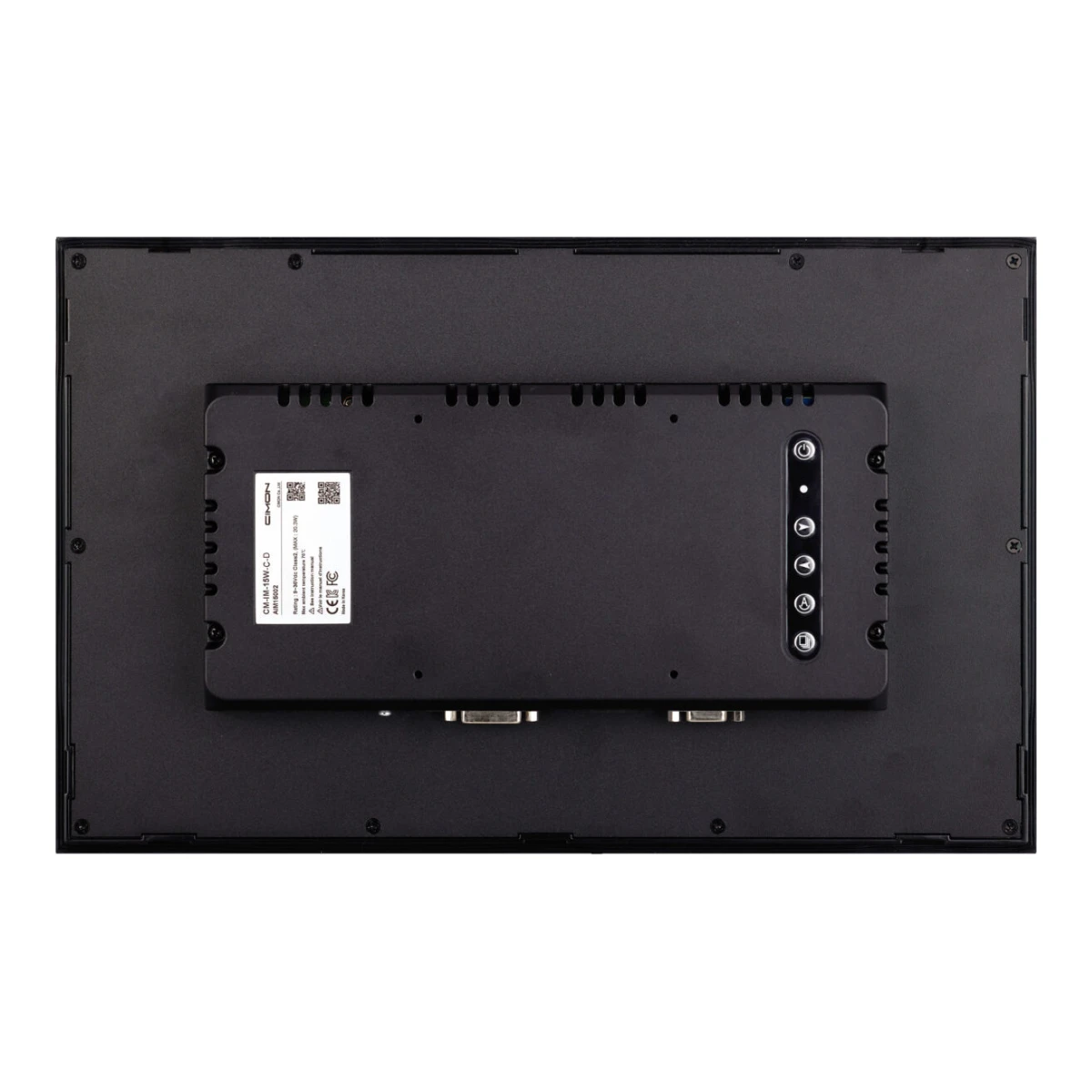

• Sala de control y supervisión SCADA. El de 21,5 pulgadas Full HD muestra un proceso completo en una sola pantalla. También se puede montar en brazo o pedestal con soporte VESA de 75 × 75 mm.
• Máquinas CNC, de empaque y de proceso. El frente IP68 y el táctil capacitivo aguantan el polvo, el aceite y la limpieza diaria mejor que cualquier monitor comercial.
• Ambientes sin aire acondicionado. La carcasa de aluminio disipa el calor sin ventilador, y por eso no aspira polvo hacia la electrónica.

Recorte de tablero y medidas

Especificaciones comunes

• Táctil: capacitivo de 10 puntos, conectado por USB. CIMON publica el controlador del táctil en la página del producto.

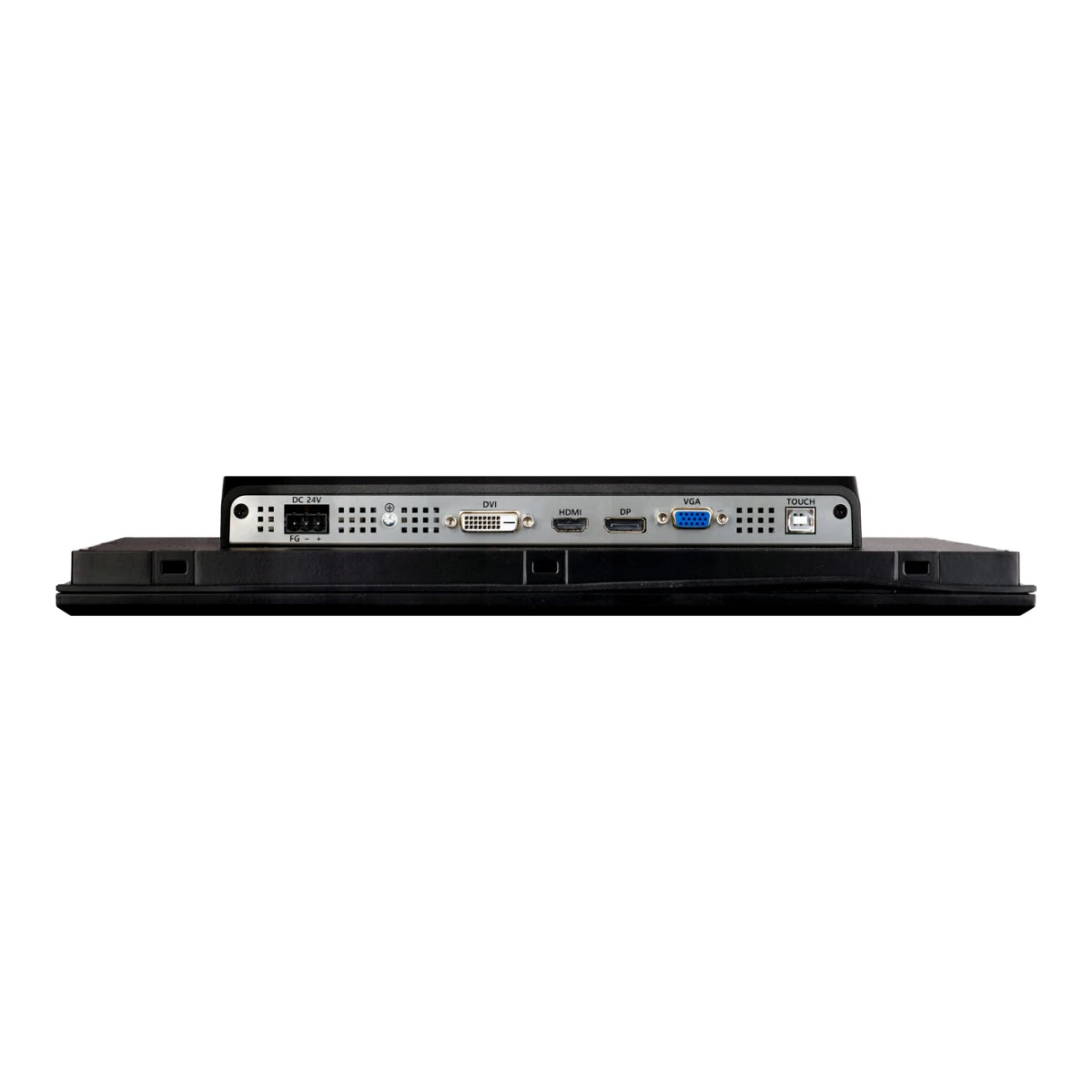

• Entradas de video: 1 HDMI, 1 DisplayPort, 1 DVI y 1 VGA.
• Alimentación: de 9 a 36 VDC por bornera, con tierra funcional. Consumo máximo de 16,5 W (12,1″), 20,3 W (15,6″) y 22,7 W (21,5″).
• Retroiluminación: LED, 50.000 horas de vida útil.
• Carcasa: aluminio adelante y atrás, sin ventilador.
• Montaje: empotrado en tablero con grapas, o VESA de 75 × 75 mm.
• Aprobaciones: CE, FCC y KC.

Referencia por referencia

Precios en pesos colombianos con IVA incluido:

CM-IM12W-C-D

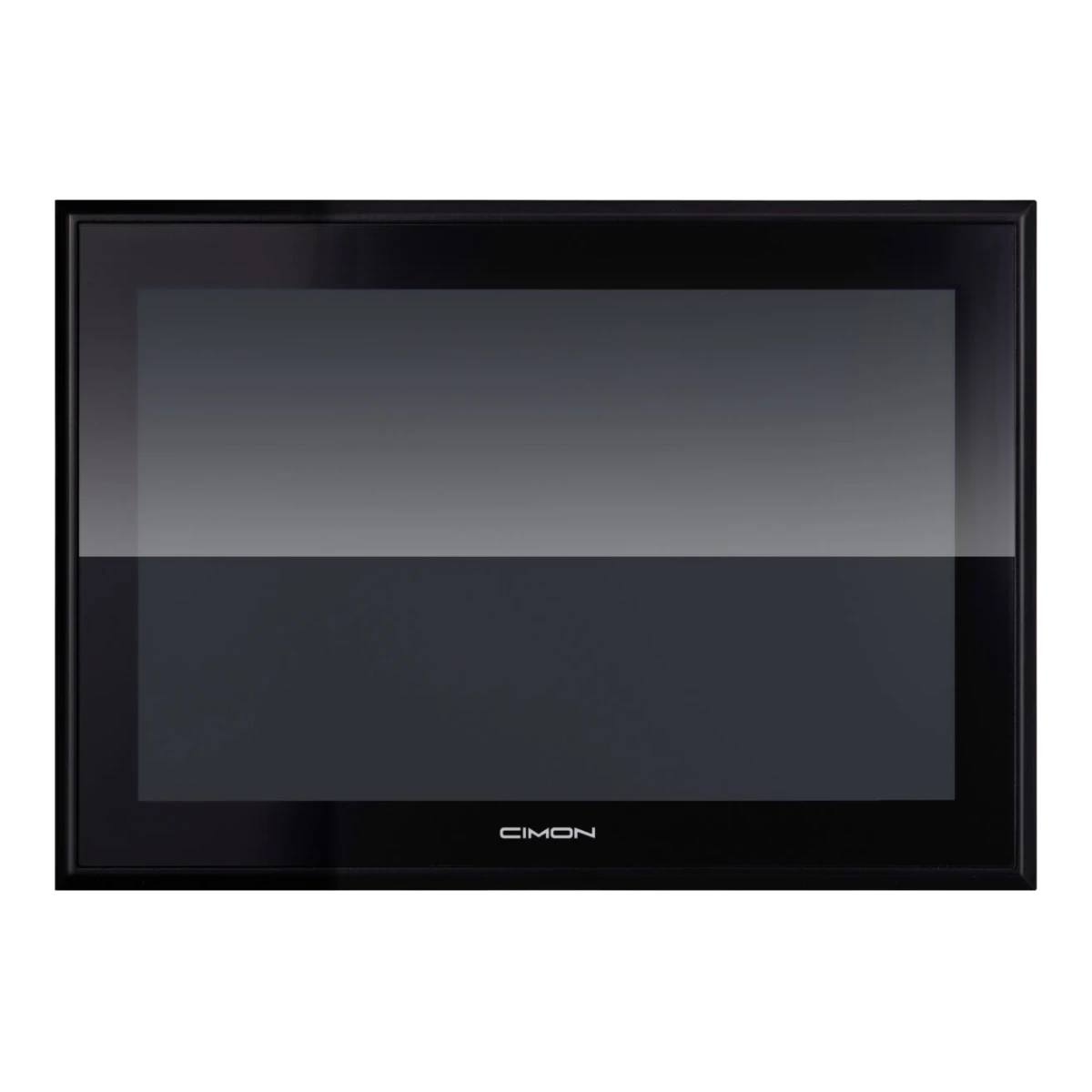

12,1 pulgadas, 1280 × 800 en formato 16:10, 600 cd/m². La más compacta: cabe en la puerta de un gabinete estándar. El formato 16:10 da un poco más de altura útil para listas de alarmas y tablas. $8.460.000

CM-IM15W-C-D

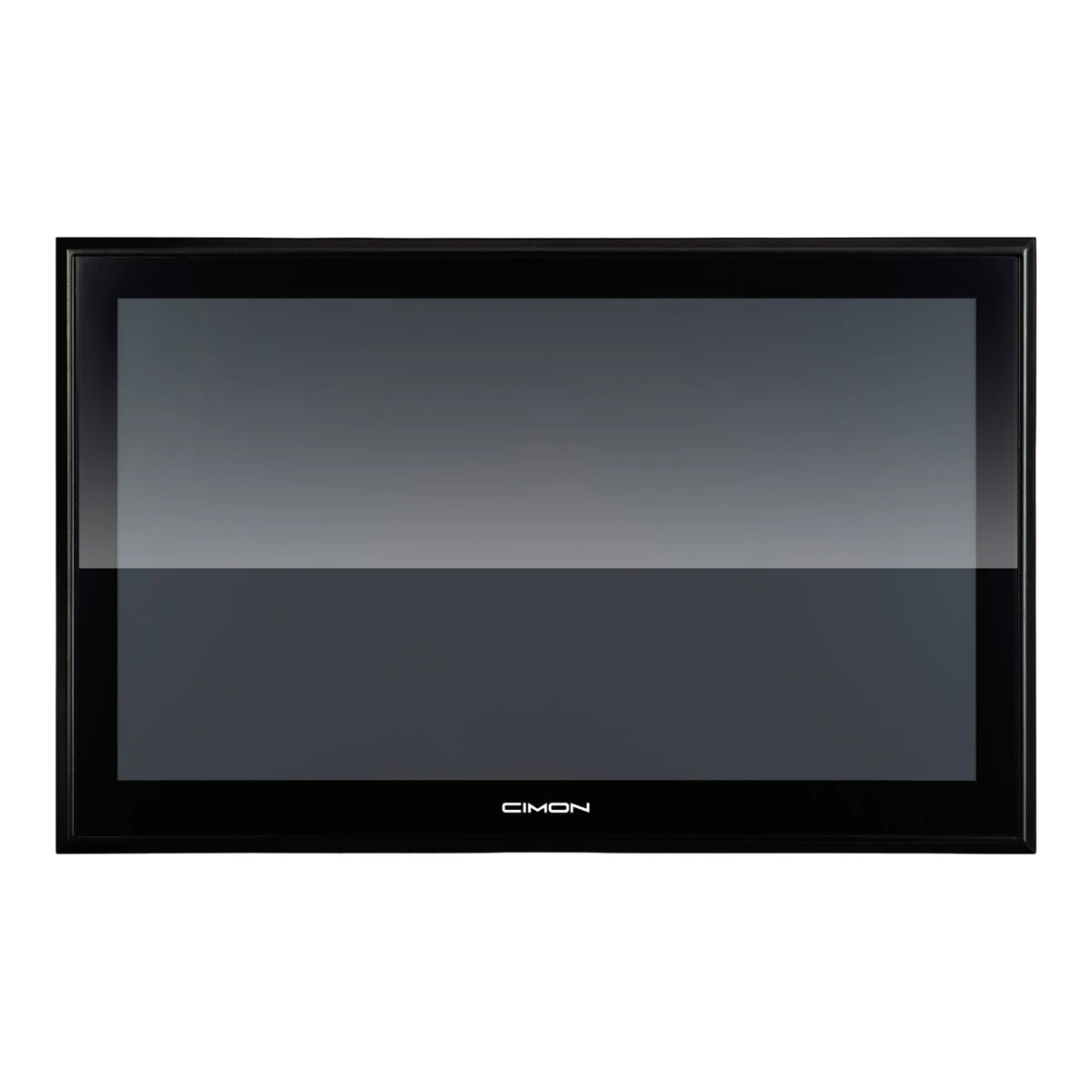

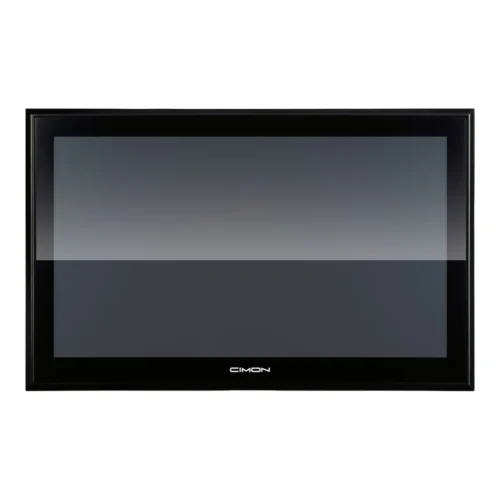

15,6 pulgadas Full HD, 450 cd/m². La medida más pedida para reemplazar el monitor de oficina de un tablero o de una máquina. $10.931.000

CM-IM21W-C-D

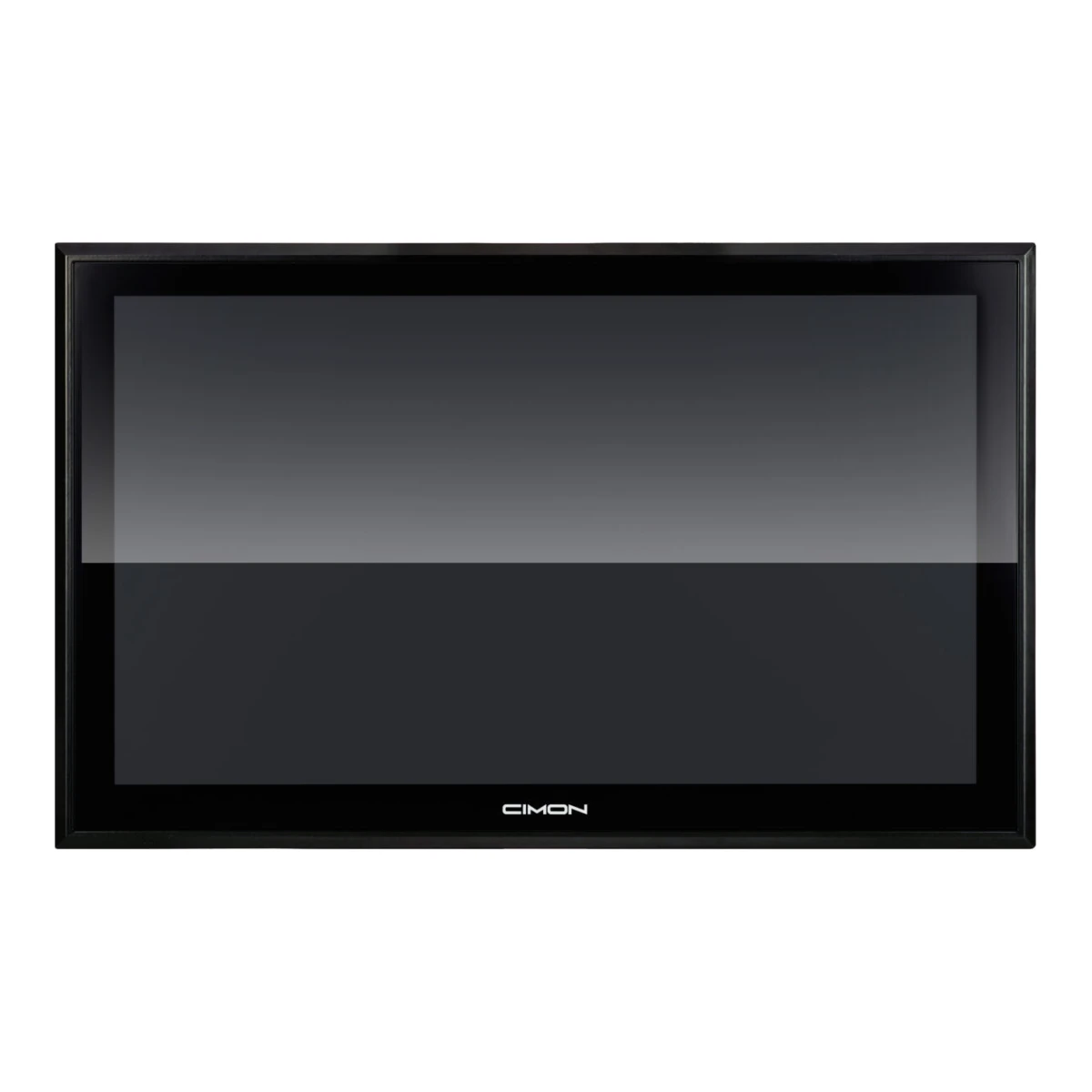

21,5 pulgadas Full HD, 400 cd/m². Para sala de control y estaciones SCADA. Ojo: trabaja de 0 a 50 °C y su frente es IP66, así que es para interior. $13.688.000

Preguntas frecuentes

¿Funciona con 24 V o con 12 V?

Con los dos: acepta de 9 a 36 VDC. No trae fuente incluida; si el tablero no tiene una, en el catálogo está la fuente de alimentación de 24 VDC para riel DIN.

¿Se puede usar a la intemperie?

Los de 12,1 y 15,6 pulgadas aguantan la temperatura y el agua, pero con 450 a 600 cd/m² se leen mal con sol directo. Para eso está el monitor para exteriores de alto brillo CIMON IM, de 1.000 y 1.200 cd/m². El de 21,5 pulgadas es solo para interior.

¿Sirve con guantes?

El táctil es capacitivo, como el de un celular: responde al dedo y a guantes delgados para pantalla táctil, no a guantes gruesos de trabajo.

¿Qué computador le pongo?

Cualquiera con una de las cuatro salidas de video y un puerto USB libre para el táctil. En tablero lo normal es un PC industrial compacto (Box PC) alimentado también a 24 VDC.

¿Por qué vale más que un monitor de oficina?

Porque un monitor de oficina en planta dura meses: no tiene grado IP, se calienta, el ventilador aspira polvo y no se puede empotrar. El monitor industrial está hecho para trabajar 24 horas en ese ambiente durante años, con 50.000 horas de retroiluminación.
