Medidor de Calidad del Aire Interior: CO2, PM2.5, VOC, Temperatura y Humedad · Vector Controls SRD2

Descripción

El medidor de calidad del aire Vector SRD2 mide en la pared del recinto el CO2, las partículas PM2.5, los compuestos orgánicos volátiles (VOC), la temperatura y la humedad. Entrega las lecturas por 0-10 V, Modbus o BACnet, y además puede controlar la ventilación por sí solo.

Sirve para ventilar según la gente que haya, cumplir requisitos de calidad del aire interior en oficinas, colegios, clínicas y salas de reunión, y mostrarle al usuario cómo está el aire con un semáforo en pantalla.

Qué mide cada versión del medidor de calidad del aire

Cada versión se pide sin pantalla, con pantalla pequeña o con pantalla táctil, y con o sin comunicación. Escoja las opciones arriba y el precio y la referencia exacta aparecen debajo.

Sensores

• CO2: sensor fotoacústico NDIR de 0 a 5.000 ppm, precisión de ±50 ppm ±2,5 % y corrección automática de línea base.
• Partículas: sensor láser de dispersión de luz para PM1.0, PM2.5 y PM10, de 0 a 5.000 µg/m³ con resolución de 1 µg/m³.
• VOC: sensor MEMS de óxido metálico con índice de 0 a 500 y CO2 equivalente; se autocalibra en 24 horas.
• Temperatura y humedad: sensor capacitivo de 0 a 100 % HR con estabilidad mejor que 0,5 % por año.

Pantalla y sensor de presencia

• Sin pantalla: para transmitir a la BMS o a un controlador, sin que el usuario toque nada.
• Pantalla de 1,44 pulgadas (OPIR): a color, con cuatro botones táctiles, barra de calidad del aire y sensor de presencia PIR.

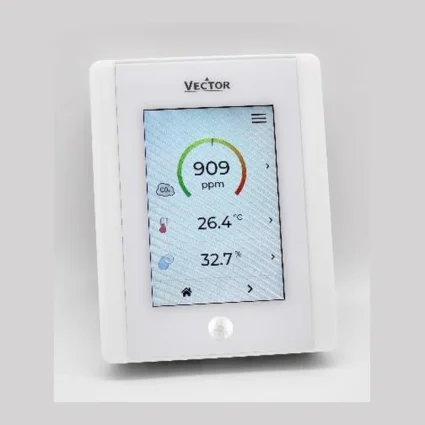

• Táctil de 3,5 pulgadas (TOPIR): pantalla capacitiva a color con indicador tipo velocímetro, menús y sensor de presencia PIR.

El sensor de presencia detecta movimiento hasta 5 m y en 120°. Sirve para pasar el recinto a modo desocupado y ahorrar energía.

Comunicación

• Modbus RS485 (RTU o ASCII) o BACnet MS/TP certificado BTL, por puerto aislado, hasta 1.200 m de cable.
• Modbus TCP o BACnet IP por WiFi (2,4 GHz): sin cable de comunicación, con servidor web para verlo y configurarlo desde el celular o el computador con la app EasyX2.
• Sin comunicación: salidas de 0-10 V para un controlador o una BMS por señales.

También es controlador

El SRD2 trae el sistema operativo X2 de Vector, el mismo del controlador TCX2. Tiene 4 lazos de control configurables con secuencias PI y etapas on/off: puede manejar directamente un extractor, una compuerta, un humidificador o un deshumidificador sin PLC de por medio. También calcula punto de rocío y entalpía, y maneja hasta 8 alarmas con sonido y relé.

Especificaciones

• Alimentación: 24 VAC ±10 % o 15 a 34 VDC, máximo 5 VA.
• Salidas (411.103): 1 relé SPDT de 1 A y 3 salidas analógicas de 0-10 V; 1 entrada para NTC 10K o contacto seco.
• Salidas (212.002U): 2 salidas analógicas de 0-10 V o 4-20 mA y 2 entradas universales (NTC, mA o V).
• Trabaja de: 0 a 50 °C, humedad menor a 85 % sin condensación; IP30.
• Tamaño: 115 × 90 × 24 mm (28 mm con pantalla táctil); caja de PC+ABS autoextinguible UL94 V-0.
• Configuración: desde la pantalla, por WiFi con EasySet o con el cable USB-RS485 AEC-USB-01.

Para qué se usa

• Ventilación por demanda de CO2 en oficinas, aulas, auditorios y gimnasios.
• Monitoreo de material particulado PM2.5 en clínicas, laboratorios y edificios certificados LEED o WELL.
• Control de olores y solventes con VOC en baños, cocinas y talleres.
• Pantalla de calidad del aire para que los ocupantes la vean.

Si solo necesita CO2 con salida análoga y semáforo de LED, vea el sensor de CO2 SRC-C1. Para temperatura y humedad sin calidad del aire, vea el monitor de temperatura y humedad SRD2-TH.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Ficha técnica SRD2-411.103: referencias, especificaciones y conexiones (PDF, en inglés)
• Instalación SRD2-411.103 (PDF, en inglés)
• Ficha técnica SRD2-212.002U (PDF, en inglés)
• Instalación SRD2-212.002U (PDF, en inglés)
• Manual de operación de la pantalla X2 (PDF, en inglés)
• Manual de la interfaz web por WiFi (PDF, en inglés)
• Certificado CE SRD2 (PDF, en inglés)

Preguntas frecuentes

¿Qué diferencia hay entre CO2 y VOC?

El CO2 indica cuánta gente hay y cuánta ventilación falta. El VOC detecta olores, solventes, pinturas y productos de limpieza. Juntos dan el panorama completo de la calidad del aire.

¿Se puede ver desde el celular?

Sí, en las versiones con WiFi: el SRD2 trae servidor web y funciona con la app EasyX2. También se integra a la BMS por Modbus TCP o BACnet IP.

¿Cuánto dura el sensor de partículas?

El sensor láser está hecho para operación continua en interiores. En ambientes con mucho polvo conviene revisarlo en cada mantenimiento.
