Sensor de Temperatura Exterior IP65 · Vector Controls SOD-T

Descripción

Un sensor de temperatura exterior le dice al sistema qué tan caliente o frío está afuera. Con esa lectura, el controlador decide si conviene enfriar con aire exterior, cuánto subir el agua caliente o cuándo cerrar las compuertas para que no se congele un serpentín.

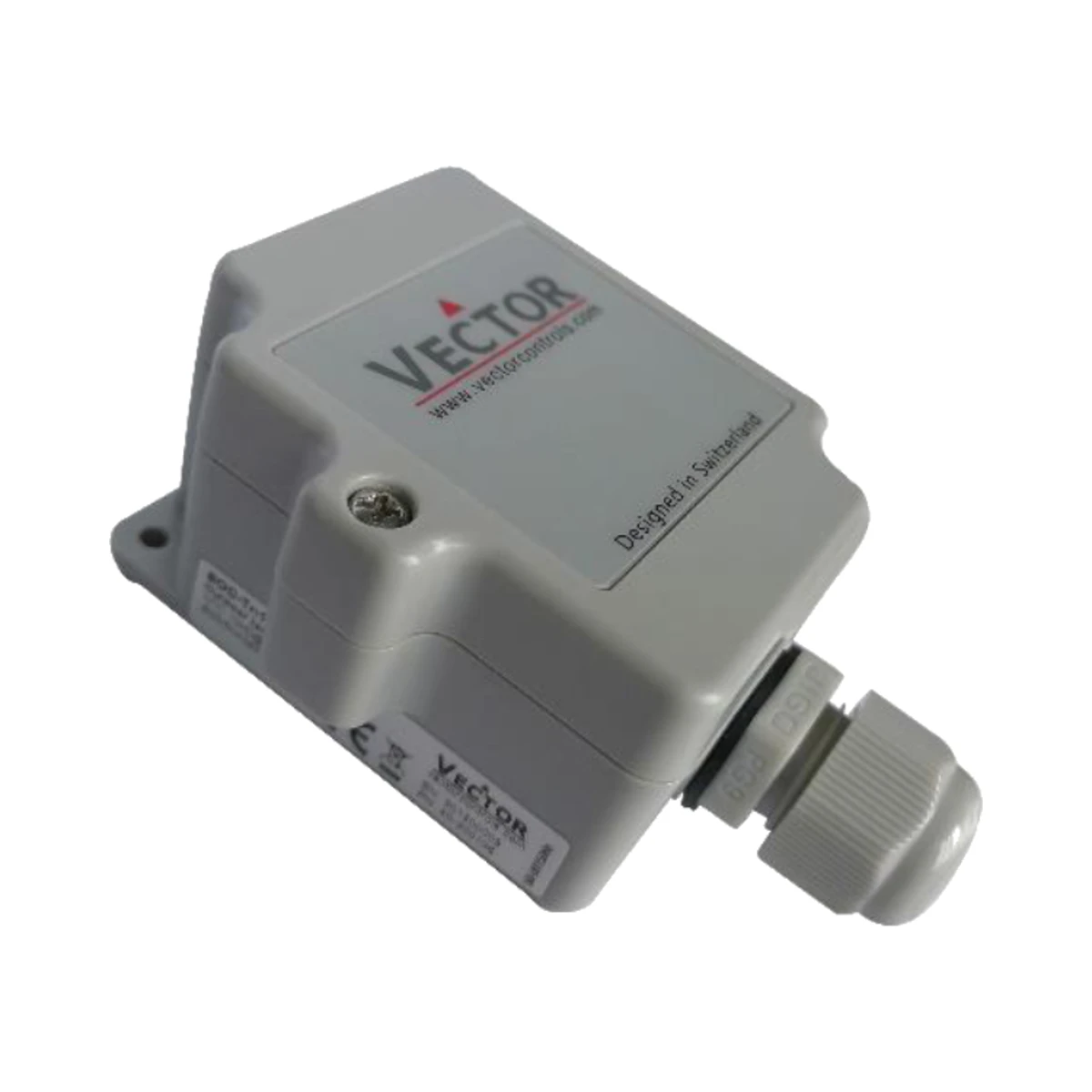

El Vector SOD-T va en una caja IP65 con el prensaestopas incluido. Así, aguanta lluvia y sol directo sin cubierta adicional.

Referencias del sensor de temperatura exterior SOD-T

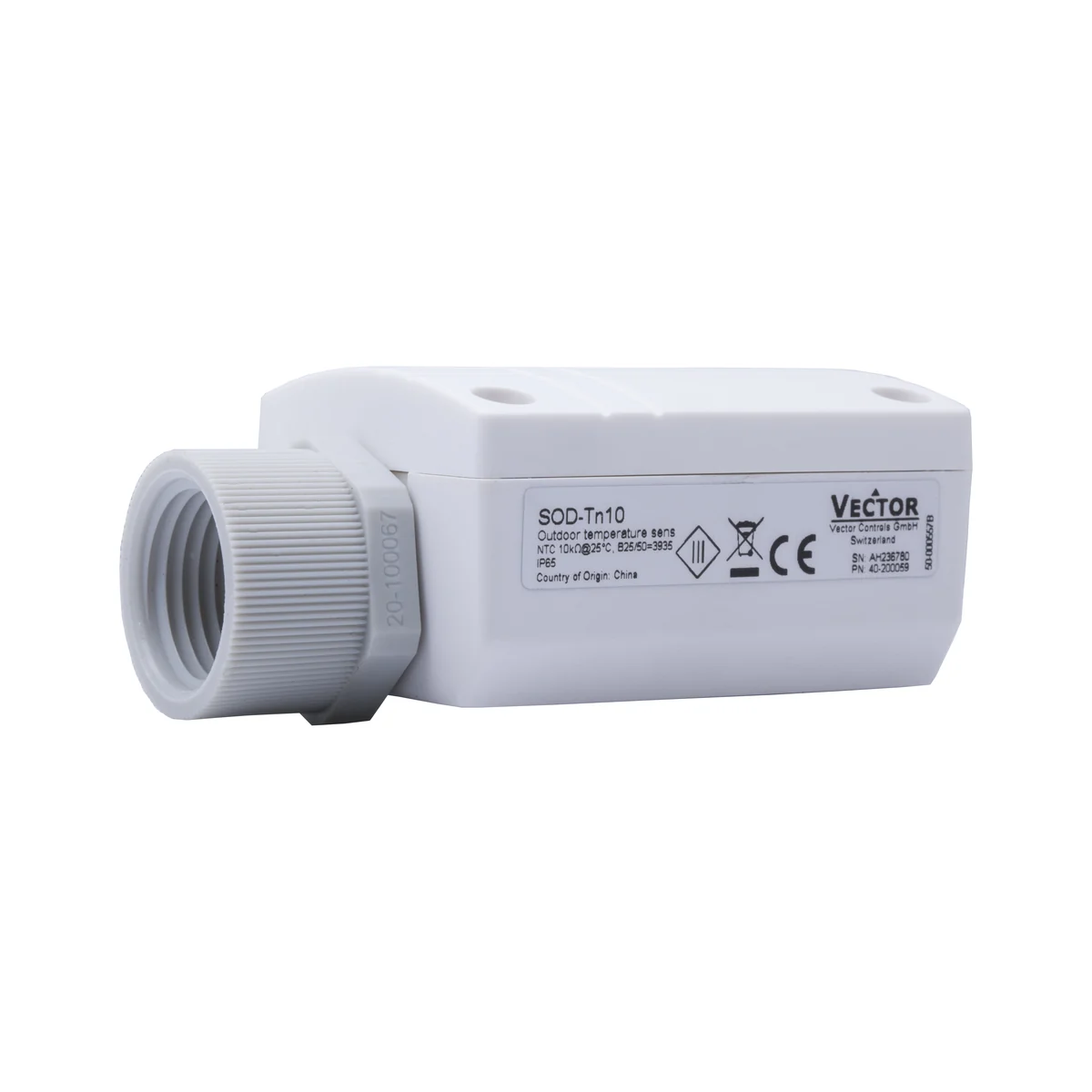

La versión SOD-Tn10-1-1 trae la sonda en un cable de 1 m, para sacarla de la caja y ubicarla donde no le dé el sol.

Qué tipo de sensor escoger

No se escoge por gusto: el tipo lo define la entrada del controlador. Por eso, antes de pedir, revise en el manual del controlador, el variador o el PLC qué curva acepta.

• NTC 10K (B3935). Es el estándar de Vector Controls y el que usan sus termostatos y controladores TLC3, TCI2 y TCX2. Además, es el más pedido en HVAC.
• NTC 10K (B3630) y (B3380). También miden 10 kΩ a 25 °C, pero con otra curva. Sirven para reemplazar sondas de otras marcas que trabajan con esa curva.
• NTC 3K, 20K y 100K. Para controladores que piden ese valor nominal.
• PT1000 y PT100. Sondas de platino, lineales y normalizadas. Las aceptan casi todos los PLC con entrada RTD.
• NI1000. Sonda de níquel, habitual en controladores europeos de edificios.

Si duda, escríbanos con la marca y referencia del controlador; le confirmamos la sonda correcta antes de despachar.

Para qué se usa

• Free cooling. El controlador TLC3-ECO compara la temperatura exterior con la interior y abre la toma de aire cuando afuera está más fresco.
• Compensación por clima. Ajusta la temperatura del agua de calefacción según el frío de afuera.
• Protección contra congelamiento de compuertas y serpentines.
• Optimización de energía en chillers y torres de enfriamiento.

Especificaciones

• Caja: PC+ABS autoextinguible, IP65 según EN 60529.
• Medidas con empaque: 42 × 125 × 70 mm.
• Temperatura de trabajo: −40 a 100 °C, menos de 95 % HR.
• Conexión: bornes para cable de 0,34 a 2,5 mm²; prensaestopas AMC-1 para cable de 4 a 8 mm.
• Peso: 88 g con empaque.

Dónde instalarlo

• En la fachada más sombreada del edificio, a no menos de 2,5 m del piso.
• Además, lejos de salidas de aire, chimeneas, ventanas y condensadoras.
• Con el prensaestopas hacia abajo, para que no entre agua.

Documentación

La ficha técnica, el manual de instalación y las curvas de resistencia están en la página oficial del SOD-T en Vector Controls (en inglés). Si la necesita en español o con el plano de su proyecto, escríbanos.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Ficha técnica SOD-T (PDF, en inglés)
• Tablas de resistencia NTC, PT y NI (PDF, en inglés)

Preguntas frecuentes

¿Necesita protección contra el sol?

La caja resiste el sol, pero la lectura sube si le da directo. Por eso conviene la fachada sombreada o la versión con sonda en cable de 1 m.

¿Se puede conectar por tubería conduit?

Sí, cambiando el prensaestopas por el conector para conduit AMC-2 de rosca NPT, que se pide aparte.
