Sensor de Temperatura para Tubería de Contacto · Vector Controls SC-T

Descripción

Un sensor de temperatura para tubería de contacto mide el agua sin tocarla: se apoya sobre el tubo y lee la temperatura de la pared metálica. Por eso es la forma más rápida de medir suministro y retorno de agua helada, agua caliente o condensado en una instalación que ya está funcionando.

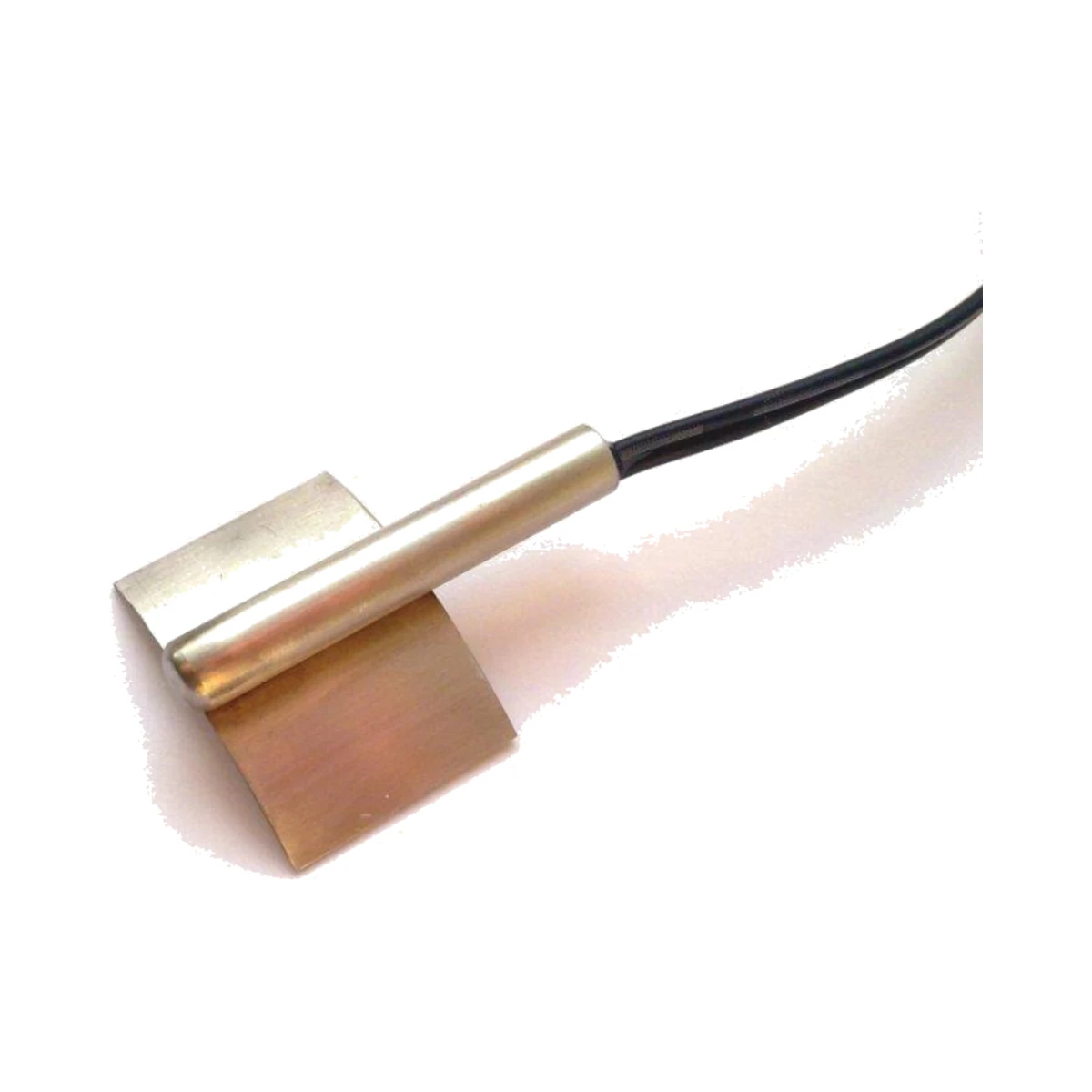

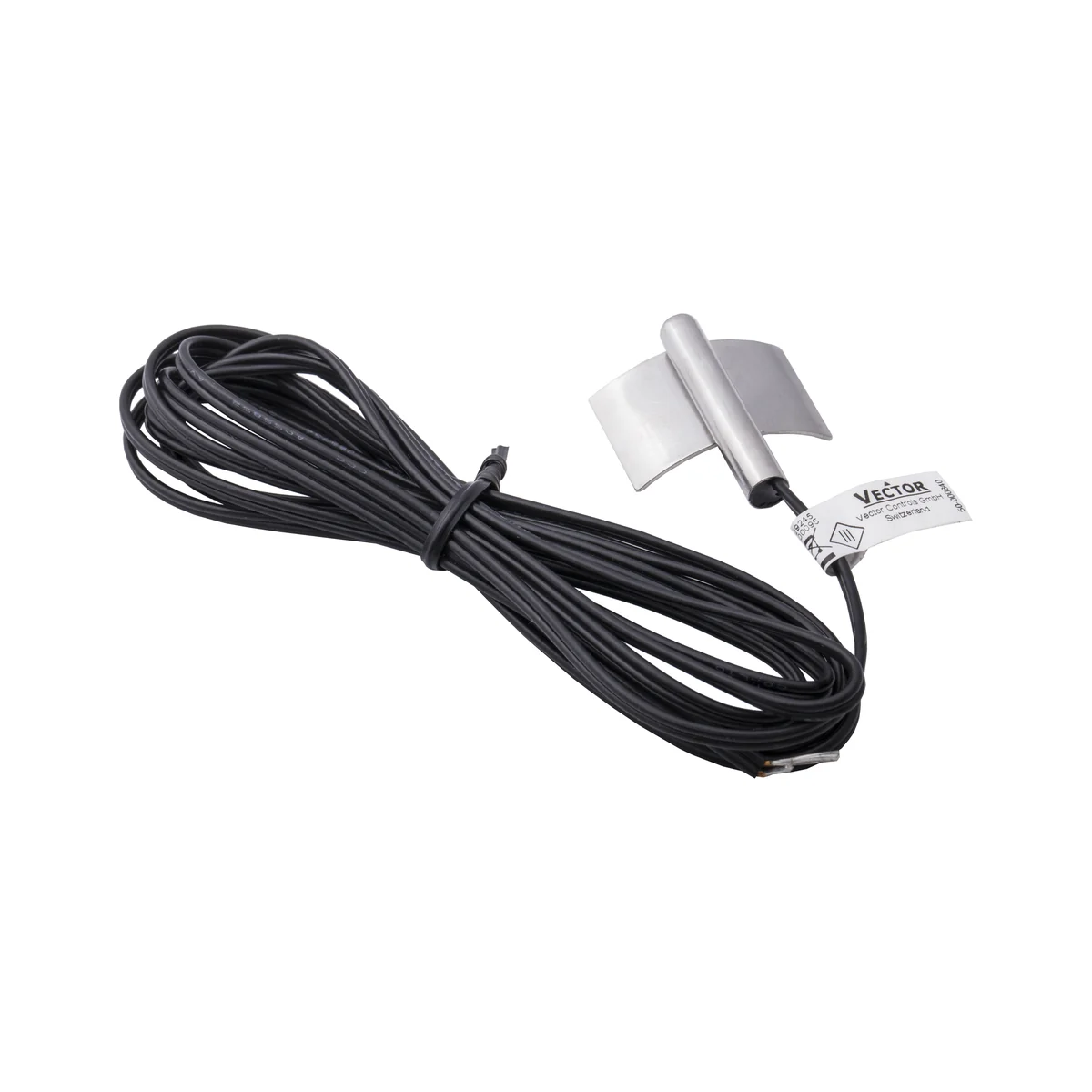

El Vector SC-T tiene una placa de latón curva con aletas que se doblan sobre el tubo. Luego se asegura con una abrazadera o un cincho metálico.

Referencias del sensor de temperatura para tubería SC-T

Qué tipo de sensor escoger

No se escoge por gusto: el tipo lo define la entrada del controlador. Por eso, antes de pedir, revise en el manual del controlador, el variador o el PLC qué curva acepta.

• NTC 10K (B3935). Es el estándar de Vector Controls y el que usan sus termostatos y controladores TLC3, TCI2 y TCX2. Además, es el más pedido en HVAC.
• NTC 10K (B3630) y (B3380). También miden 10 kΩ a 25 °C, pero con otra curva. Sirven para reemplazar sondas de otras marcas que trabajan con esa curva.
• NTC 3K, 20K y 100K. Para controladores que piden ese valor nominal.
• PT1000 y PT100. Sondas de platino, lineales y normalizadas. Las aceptan casi todos los PLC con entrada RTD.
• NI1000. Sonda de níquel, habitual en controladores europeos de edificios.

Si duda, escríbanos con la marca y referencia del controlador; le confirmamos la sonda correcta antes de despachar.

Contacto o inmersión

El sensor de contacto se instala sin parar el sistema y cuesta menos. Sin embargo, lee con algo de retraso y le afecta el aislamiento mal puesto.

En cambio, una sonda dentro de un termopozo mide el agua directamente. Por eso se prefiere para lazos de control rápidos, como la válvula de una manejadora.

Especificaciones

• Sonda: latón, ø 6 × 35 mm, sobre placa de contacto de 20 × 30 mm.
• Cable: PVC 2 × 0,20 mm², de −40 a 80 °C.
• Humedad: menos de 95 % HR sin condensación.
• Peso: 80 g con empaque.

Cómo instalarlo

• Limpie la tubería y aplique pasta térmica entre la placa y el tubo.
• Si se puede, móntelo por encima del tubo, para que el condensado no lo moje.
• Después, cubra el sensor con el aislamiento de la tubería; si queda al aire, mide temperatura ambiente.

Documentación

La ficha técnica, el manual de instalación y las curvas de resistencia están en la página oficial del SC-T en Vector Controls (en inglés). Si la necesita en español o con el plano de su proyecto, escríbanos.

Documentación técnica descargable

Documentos oficiales de fábrica, alojados en nuestro servidor para que el enlace no se rompa.

• Ficha técnica SC-T (PDF, en inglés)
• Tablas de resistencia NTC, PT y NI (PDF, en inglés)

Preguntas frecuentes

¿Para qué diámetro de tubería sirve?

La placa se dobla sobre tubos pequeños y medianos. En tuberías grandes funciona igual; solo se necesita una abrazadera más larga.

¿Viene con abrazadera?

No. Se fija con un cincho metálico o con las abrazaderas de tornillo AMS-2 (tubos de 1/2″ a 3″) y AMS-3 (de 3″ a 6″), que se piden aparte.

¿Sirve para tubería de cobre de refrigeración?

Sí, para medir succión o línea de líquido. Recuerde aislarlo bien para que no lo afecte el aire del cuarto.
