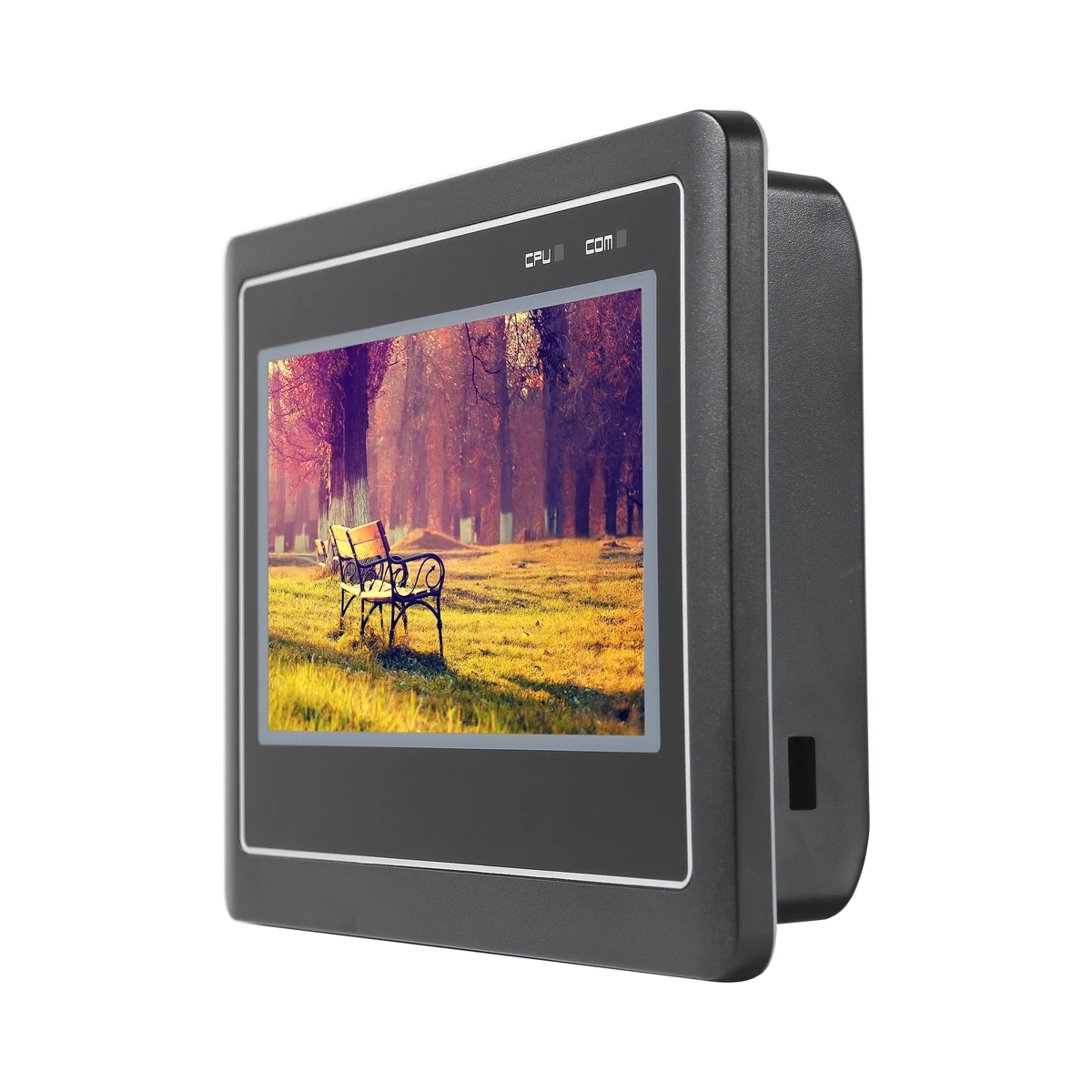

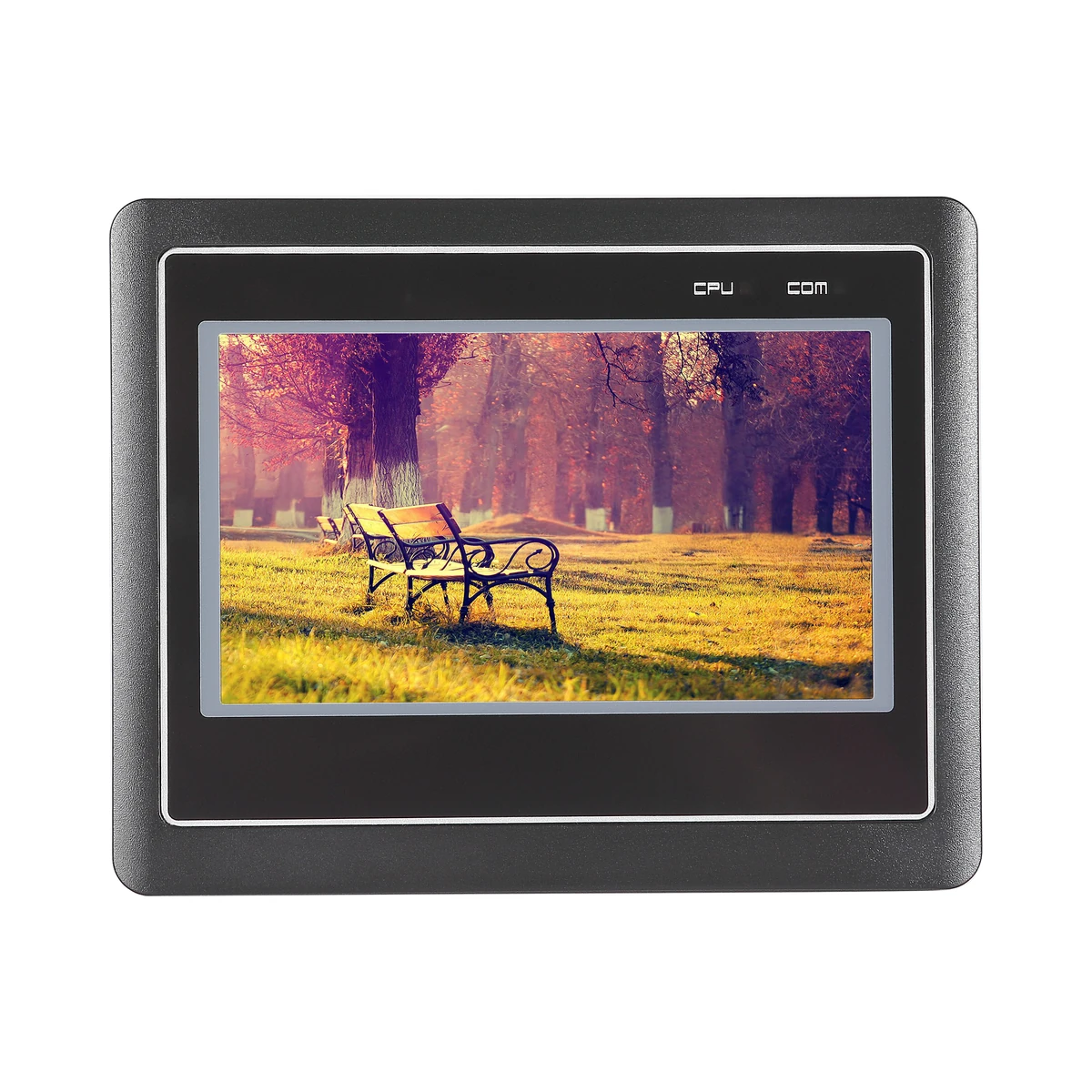

Pantalla HMI 4.3 Pulgadas Táctil Resistiva · Rievtech RTS4043C

Descripción

La RTS4043C es la pantalla HMI más pequeña del catálogo Rievtech y la que resuelve el caso más frecuente en un tablero de control: darle cara visible a un PLC que hasta ahora solo tenía borneras y un par de LED. Con 4,3 pulgadas alcanza para mostrar estados, alarmas, un par de consignas y una pantalla de parámetros, que es el 80 % de lo que pide una máquina o un sistema de bombeo.

El táctil es resistivo de cuatro hilos con dureza superficial 4H. Es una decisión deliberada, no un ahorro: una pantalla resistiva se opera con guante de trabajo, con la uña o con un lápiz, y sigue respondiendo con la mano mojada o con polvo encima. Una capacitiva, más vistosa, exige dedo desnudo. En cuarto de máquinas eso se nota el primer día.

Cuándo es la pantalla correcta

La RTS4043C no tiene Ethernet. Comunica por dos puertos serie: COM1 configurable en RS232, RS485 o RS422 y COM3 en RS232. Esa es la línea que divide su uso:

• Sí es la indicada cuando va montada junto al PLC en el mismo tablero y habla Modbus RTU por RS485 con él, con un variador o con un medidor de energía.
• No es la indicada si el proyecto exige que la pantalla se conecte a la red del edificio, que se programe de forma remota o que sirva datos a un SCADA por Ethernet. Para eso están la serie de 7 pulgadas o la RTS6100M de 10,1 pulgadas.

El proyecto se descarga desde el PC por el puerto USB Device, o desde una memoria USB conectada al puerto USB Host. Esto último es lo que evita llevar un portátil a planta para una actualización menor: se copia el proyecto a una memoria, se conecta y se carga.

Especificaciones técnicas

Cómo se ubica dentro de la familia Rievtech

Las seis pantallas de la serie RTS comparten el mismo software de configuración, de modo que un proyecto hecho para una se migra a otra sin rehacerlo. Lo que cambia es el tamaño, el tipo de táctil y si hay o no Ethernet.

Con qué se combina

En un tablero típico la RTS4043C se monta en la puerta y se cablea a un controlador que va adentro, sobre riel DIN. Las combinaciones que más salen:

• Controlador PR-12 — 8 entradas y 4 salidas, para máquinas sencillas.
• Controlador PR-18 — 12 entradas y 6 salidas, el caballo de batalla.
• Controlador PR-23 — con entradas PT100 cuando el proceso es térmico.
• Módulo RS485 SR-RS485 — si el controlador es de la serie SR y no trae puerto serie propio.
• Fuente RPS de 24 V CC — la pantalla y el controlador se alimentan de la misma.

Preguntas frecuentes

¿Se puede operar con guantes?

Sí. El táctil resistivo responde a presión, no a la conductividad del dedo, así que funciona con guante de carnaza, guante de nitrilo o un lápiz plástico. Esta es la razón principal para preferirla sobre una pantalla capacitiva en planta.

¿Con qué software se programa?

Con el software de configuración gratuito de Rievtech para la serie RTS. Se entrega junto con el equipo y no requiere licencia por puesto ni pago anual.

¿Sirve para hablar Modbus RTU con un variador de frecuencia?

Sí. COM1 se configura como RS485 y desde ahí se leen y escriben registros Modbus RTU de un variador, un medidor o cualquier esclavo. Es un uso habitual con los variadores RI9000.

¿Qué grado de protección tiene realmente instalada?

El frente alcanza IP65 solo si se monta contra un panel plano con su empaque y los enganches bien apretados. La parte posterior es IP20 y siempre queda dentro del tablero. Si la puerta del tablero no es plana en esa zona, el sello no se logra.

¿Cuánto espacio necesito en la puerta del tablero?

El recorte es de 120 × 93 mm y el equipo sobresale 32 mm hacia adentro sin contar los bornes. Conviene dejar unos 60 mm libres detrás para el cableado enchufable.

¿Puedo cargar el programa sin llevar computador?

Sí. Se copia el proyecto a una memoria USB, se conecta al puerto USB Host y se carga desde la propia pantalla. Es la forma práctica de actualizar equipos que ya están en servicio.

¿El precio incluye IVA?

Sí. Todos los precios publicados en solinteck.com incluyen IVA.
