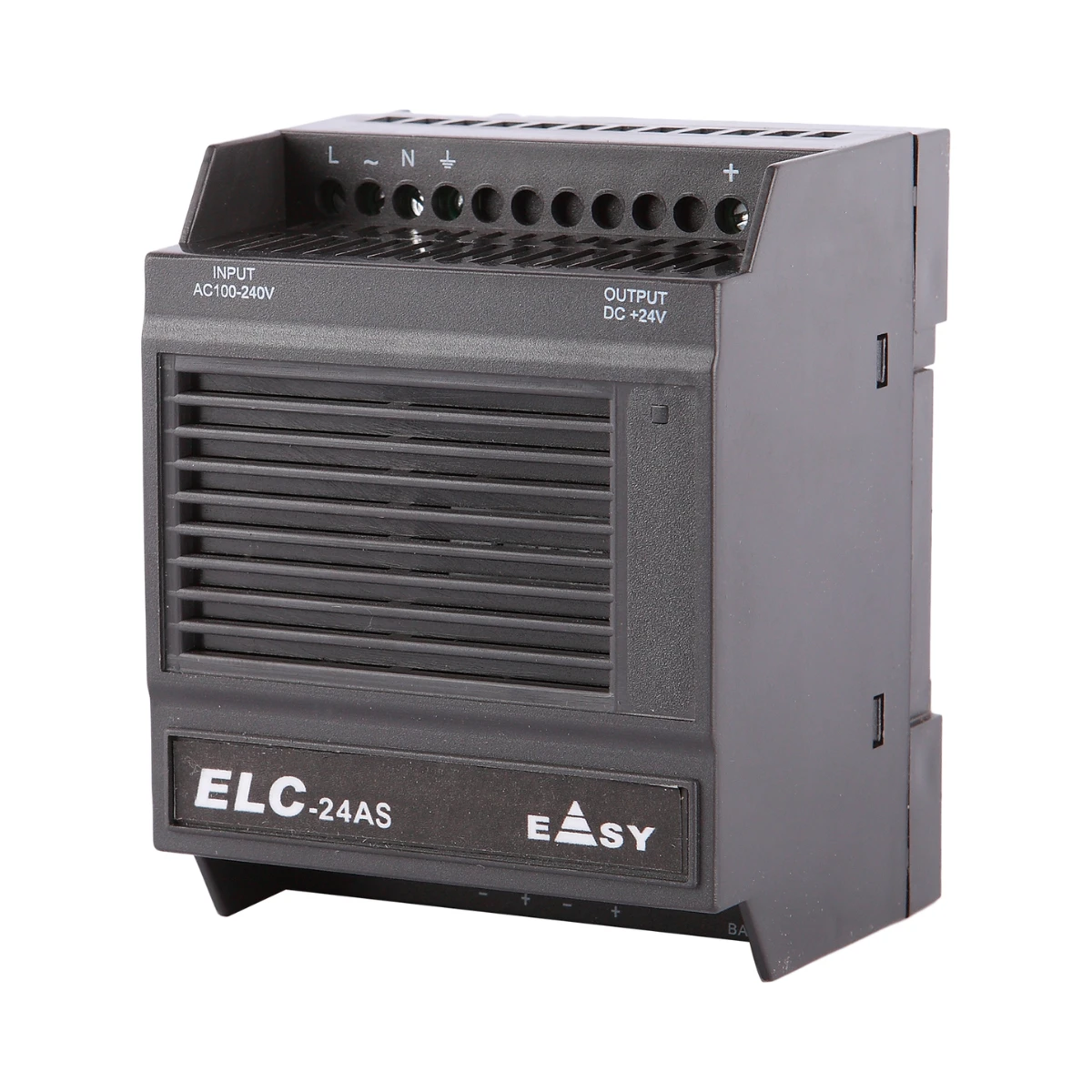

Fuente de Alimentación 12V, 5V y 24V CC para Riel DIN · Rievtech serie ELC

Descripción

Una fuente de alimentación 12V para riel DIN no siempre es fácil de conseguir con entrada universal. La serie ELC de Rievtech resuelve dos problemas que la serie RPS no cubre: las tensiones distintas de 24 V y la alimentación desde corriente continua.

Un tablero de automatización rara vez funciona con una sola tensión. El controlador y los sensores van a 24 V, pero al lado hay una cámara IP que pide 12 V, un router industrial que pide 12 V, un módulo de comunicación que pide 5 V. La salida habitual —comprar una fuente de escritorio de las de tienda de electrónica y amarrarla dentro del gabinete— es exactamente lo que no debería hacerse en un tablero que después hay que certificar. La serie ELC da esas tensiones en formato de riel DIN, con el mismo aspecto y el mismo montaje que el resto del tablero.

Entrada universal de la fuente de alimentación 12V, también en continua

Lo que distingue a esta familia es la entrada: admite de 100 a 240 V CA o de 140 a 340 V CC. Esa segunda parte importa en instalaciones con bus de corriente continua o con respaldo por banco de baterías, donde una fuente que solo acepta CA simplemente no arranca cuando falla la red.

Las seis referencias

La lógica de la familia es simple: el sufijo AS es la versión compacta, de 71 mm de ancho; el sufijo AL es la ampliada, de 126 mm, y duplica la corriente en la misma tensión. La altura y el fondo no cambian, de modo que al pasar de una a otra solo hay que prever 55 mm más de riel.

Cuándo cada tensión

• 24 V CC — la tensión estándar de la automatización: controladores, pantallas HMI, sensores de 4-20 mA, relés de interposición. Si el tablero es solo de control, la serie RPS cubre más potencia y suele ser la elección.
• 12 V CC — cámaras IP, routers y módems industriales, algunos gateways de comunicación, cerraduras y electroimanes de control de acceso.
• 5 V CC — electrónica de tarjeta, convertidores de medio, módulos de comunicación pequeños y equipos alimentados por USB dentro del tablero.

Cómo elegir entre AS y AL

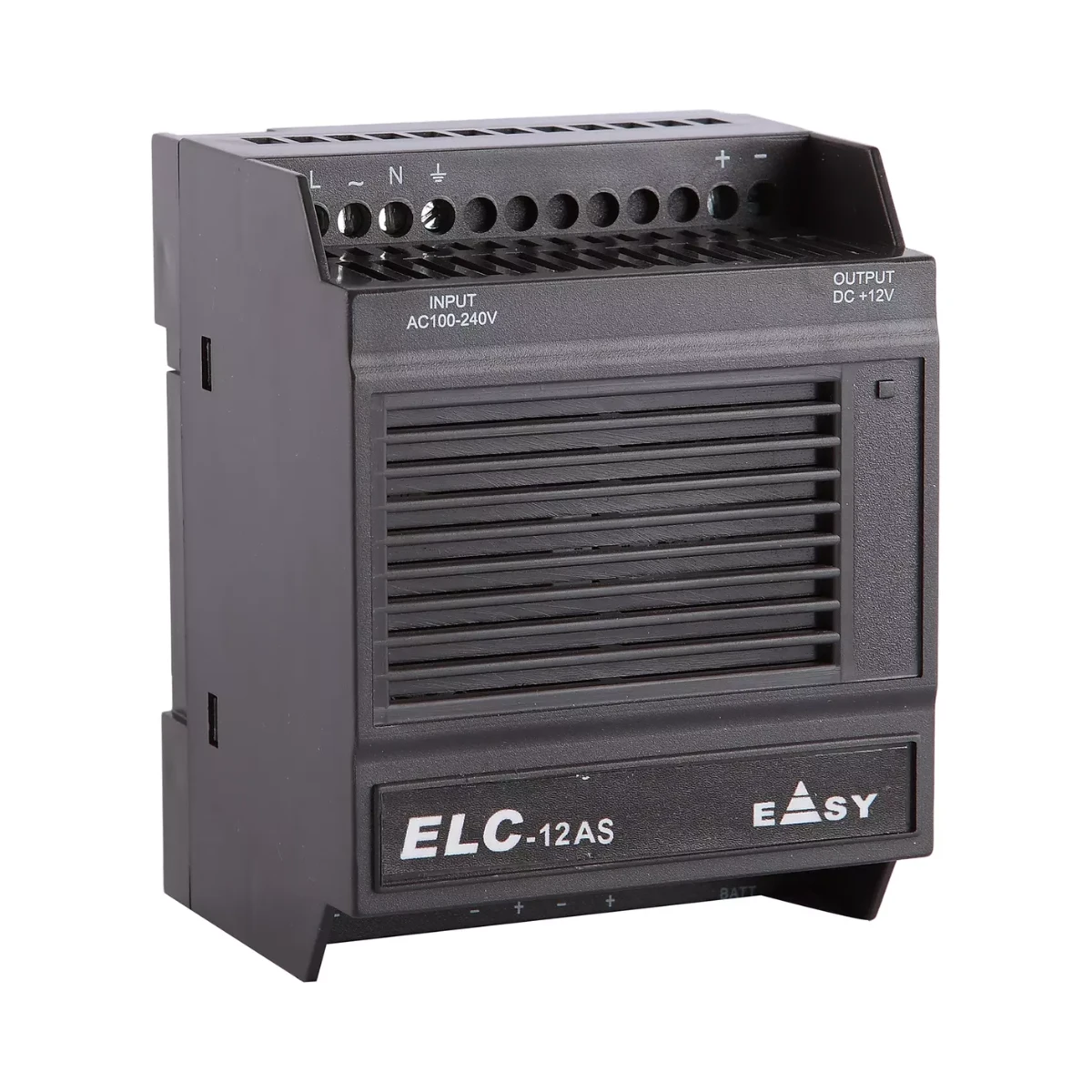

Se suma la corriente de todo lo que va a colgar de esa tensión y se deja margen. Con 12 V, por ejemplo: dos cámaras IP de 0,5 A cada una más un router de 1 A suman 2 A, y la ELC-12AS de 3 A alcanza. Si son cuatro cámaras y un switch, se pasa a la ELC-12AL de 6 A.

Conviene no apurar la fuente al límite. Una fuente que trabaja al 60 o 70 % de su capacidad dura más y calienta menos que una al 95 %, y la diferencia de precio entre la AS y la AL es pequeña comparada con el costo de reemplazarla en servicio.

Con qué se combina

• Fuentes RPS de 24 V CC — para la tensión principal del tablero, de 15 a 120 W.
• Controlador PR-26 — cuando hay equipos de comunicación de 12 V conviviendo con el control.
• Adaptador PRO-RS485 — electrónica auxiliar que suele alimentarse desde el propio tablero.
• Pantallas HMI de 7 pulgadas — a 24 V CC, comparten la fuente principal.

Preguntas frecuentes sobre la fuente de alimentación 12V serie ELC

¿Qué diferencia hay entre la versión AS y la AL?

El ancho y la corriente. La AS mide 71 mm y la AL 126 mm, con la misma altura y fondo. A igual tensión, la AL entrega el doble de corriente: 10 A contra 6 A en 5 V, 6 A contra 3 A en 12 V, 3 A contra 1,5 A en 24 V.

¿Se pueden alimentar desde corriente continua?

Sí, de 140 a 340 V CC. Es una de las razones para elegir esta serie: sirve en instalaciones con bus de continua o con respaldo por banco de baterías, donde una fuente que solo acepta CA no arrancaría.

¿Por qué no usar simplemente un cargador de 12 V dentro del tablero?

Porque un adaptador de escritorio no está pensado para montaje fijo, no se sujeta al riel, no tiene bornes con tornillo y no acompaña la certificación del tablero. Además, en un gabinete cerrado disipa mal y es la primera pieza que falla por calor.

¿Cuál conviene si solo necesito 24 V?

En ese caso lo más probable es que convenga la serie RPS, que llega hasta 120 W. La ELC en 24 V tiene sentido cuando ya se está usando la familia para otras tensiones y se quiere mantener un mismo formato en el tablero, o cuando se necesita la entrada en continua.

¿Necesitan ventilación forzada?

No. Refrigeran por convección natural a través de las rejillas laterales. Conviene dejar espacio libre arriba y abajo y no montarlas pegadas a una fuente de calor.
