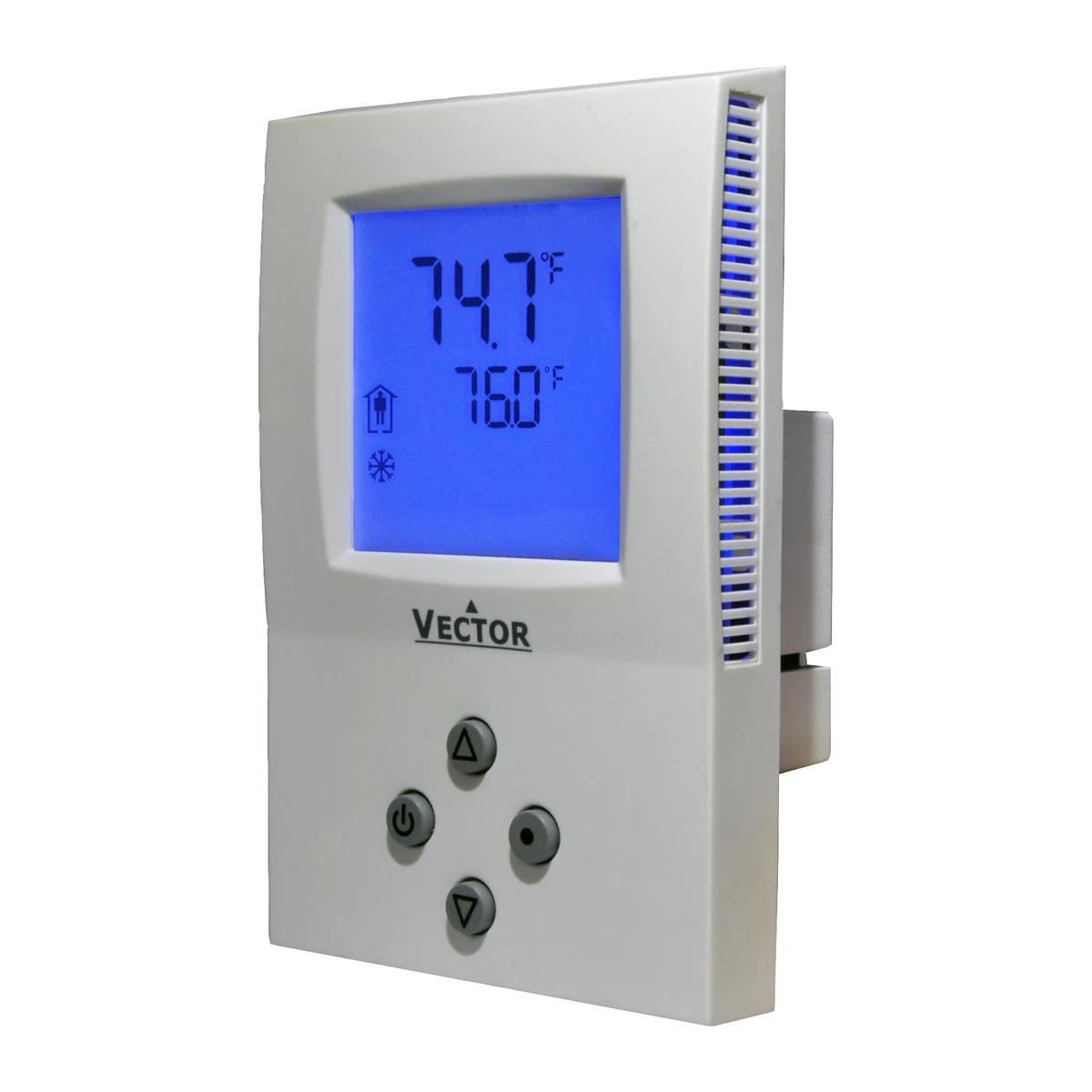

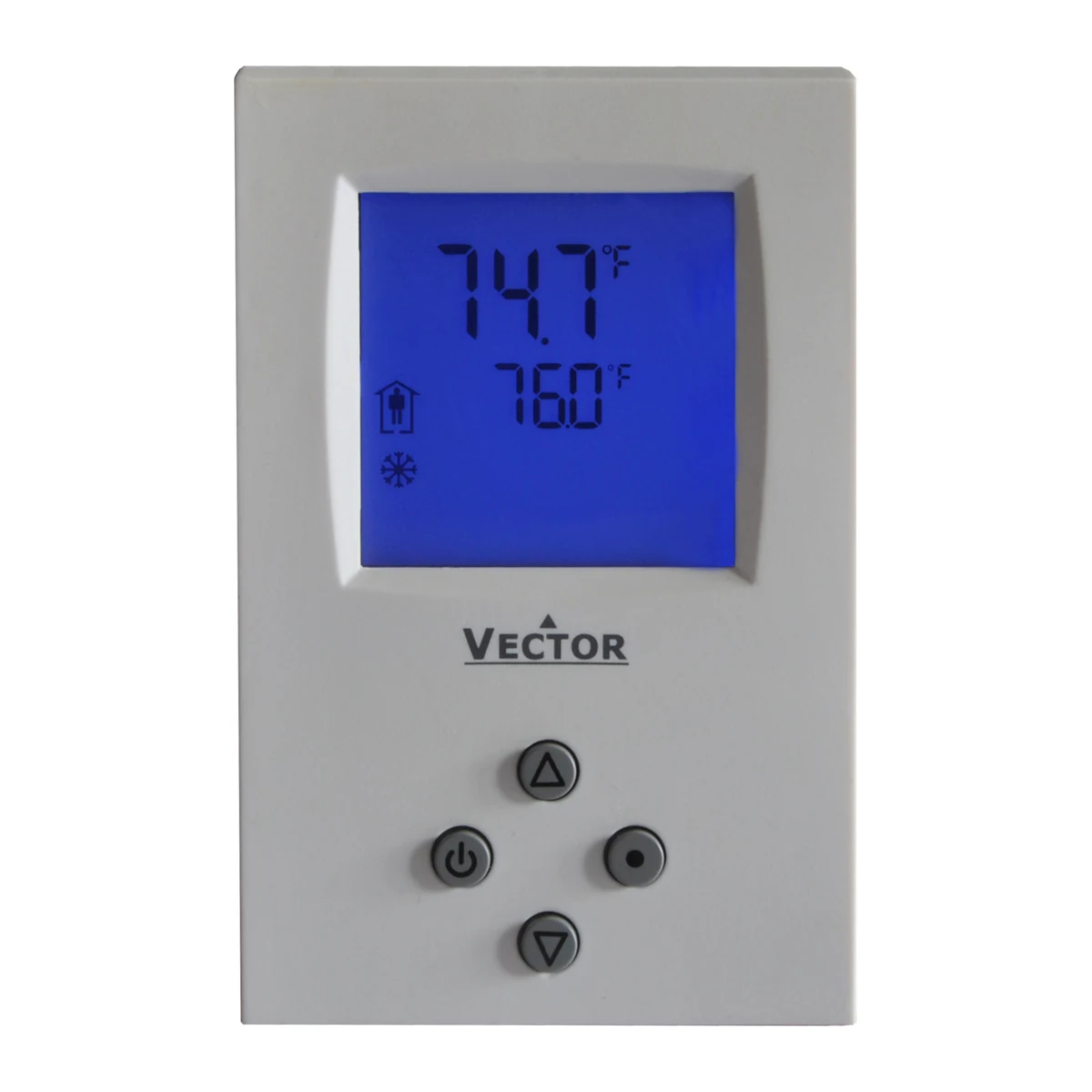

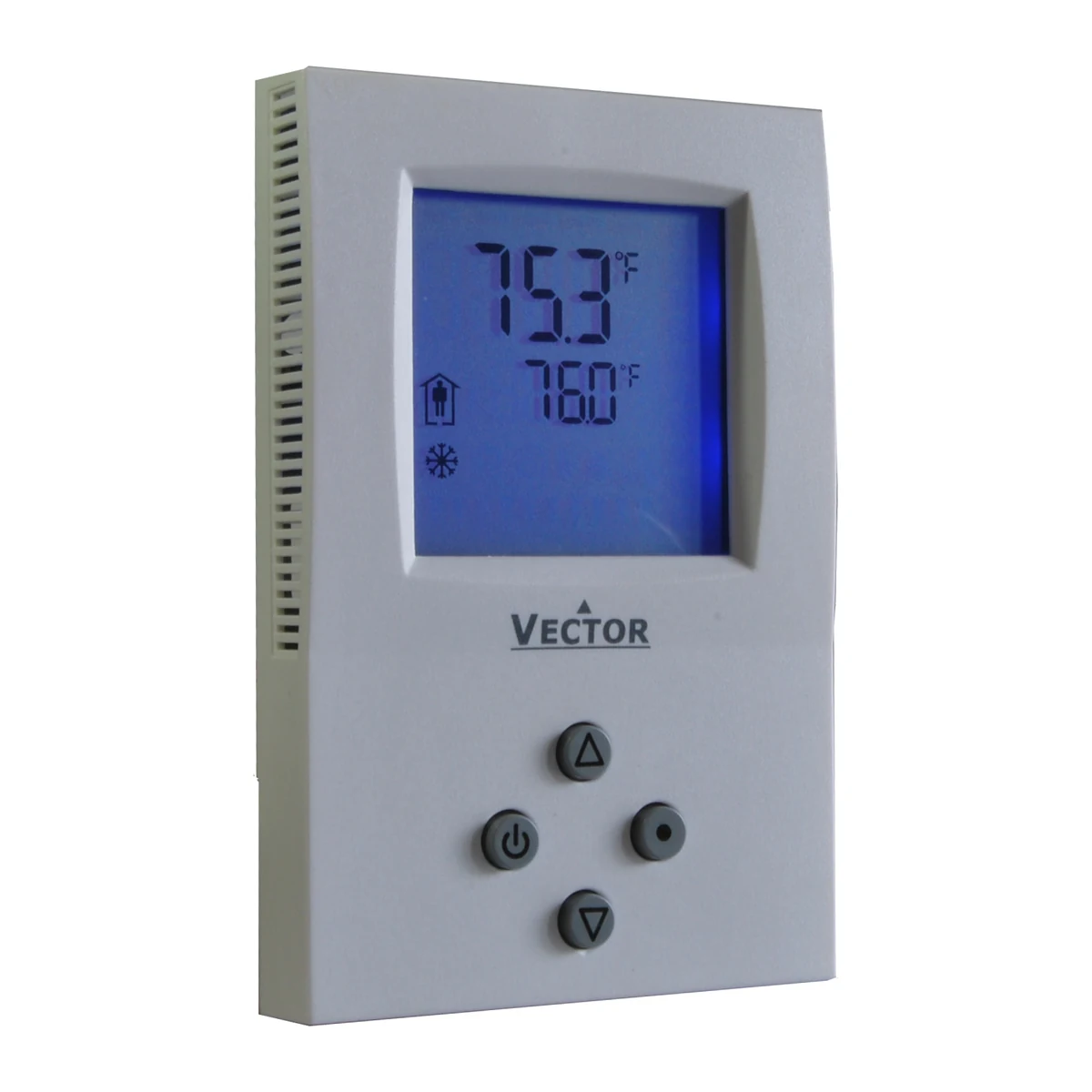

Termostato Fan Coil Proporcional 0-10V 3 Velocidades · Vector TLC3-FCR-M

Descripción

El TLC3-FCR-M es un termostato digital fan coil con control proporcional para válvulas modulantes de 0-10 VDC. En primer lugar, mide la temperatura del cuarto. Luego calcula cuánto debe abrir la válvula. Por lo tanto, no la abre y la cierra de golpe, sino que la deja en el punto justo. De esta manera, la temperatura se mantiene estable y el sistema gasta menos energía.

Cómo elegir su termostato digital fan coil entre M2 y M4

La elección es sencilla, ya que depende de cuántas tuberías llegan al equipo. Es decir, la define la instalación y no el tamaño del cuarto.

El modelo M2, para sistemas de 2 tubos

En un sistema de 2 tubos, una sola tubería lleva agua fría o caliente según la época del año. Por eso el M2 trae una salida de 0-10 VDC. Además, incluye una entrada extra donde se puede conectar una sonda o un contacto seco. Así que sirve cuando la medición debe hacerse en otro punto del cuarto.

El modelo M4, para sistemas de 4 tubos

En un sistema de 4 tubos hay dos circuitos, uno de frío y otro de calor, que trabajan al mismo tiempo. Por eso el M4 trae dos salidas de 0-10 VDC, una para cada uno. Sin embargo, no tiene la entrada externa del M2, dado que usa las dos conexiones para las válvulas.

Dónde se usa este termostato digital fan coil

• Fan coils de 2 y 4 tubos con válvula de 0-10 VDC
• Sistemas de aire con ventilador de tres velocidades, de ducto simple o doble
• Control de radiador y de techo radiante
• Cuartos de hotel, oficinas y salas de juntas
• Obras donde se busca estabilidad de temperatura y ahorro de energía

Entradas y salidas

La diferencia entre los dos modelos está sobre todo aquí. Por eso conviene revisar esta tabla antes de pedir la referencia.

Alimentación, montaje y operación

El resto de las características son iguales en los dos modelos. Asimismo, se mantienen en todas las referencias de la serie.

Referencias y precios del termostato digital fan coil

Cuatro datos definen la referencia: el sistema, la tensión, la caja y si lleva reloj. Por lo tanto, conviene tenerlos claros antes de cotizar.

Referencias para sistemas de 2 tubos

Todas las que empiezan por M2. Además, son las únicas que admiten el preajuste de solo frío.

Referencias para sistemas de 4 tubos

Todas las que empiezan por M4. En cambio, estas vienen siempre en modo de frío y calor.

Cómo se ajusta el equipo en obra

Todo el ajuste se hace desde el teclado del propio equipo. Es decir, el instalador no necesita computador, cable ni programa. Además, los valores quedan guardados aunque se vaya la luz.

Hay dos niveles de acceso, protegidos con clave distinta. El primero es para el usuario y solo permite cambiar cosas básicas. El segundo es para el técnico y abre la configuración completa. De esta manera, el cliente final no puede alterar el control por error.

Accesorios y sensores

El equipo ya trae su sensor de temperatura, así que no hace falta comprar uno para que funcione. Sin embargo, en el modelo M2 se puede sumar una sonda si la medición debe hacerse en otro punto.

• SRA-Tn10 — Sensor de ambiente NTC de 10 kΩ, para medir en otro punto del cuarto.
• SDB-Tn10 — Sensor NTC de 10 kΩ para ducto.
• SC-Tn10 — Sonda NTC de 10 kΩ de contacto, para leer la temperatura del agua.
• OPR-1 — Control remoto infrarrojo con pantalla y reloj. Solo sirve con la versión -D.
• AMB-005 — Caja de conexión para montaje sobre el muro.

Documentación técnica descargable

• Ficha de producto TLC3-FCR-M-U (PDF)
• Certificado CE serie TLC3 (PDF)

Cómo se diferencia de los demás controladores de la serie TLC3

La serie TLC3 tiene cinco controladores de fan coil que a primera vista se parecen, ya que comparten carcasa y pantalla. Sin embargo, cada uno gobierna un tipo distinto de válvula. Por lo tanto, la elección se hace por el actuador instalado, no por el aspecto del equipo.

Preguntas frecuentes

¿Cuándo elijo M2 y cuándo M4?

El M2 es para 2 tubos y lleva una salida de 0-10 VDC. En cambio, el M4 es para 4 tubos y lleva dos. Por lo tanto, la decisión depende de si su obra tiene uno o dos circuitos de agua.

¿Sirve para actuadores de 4-20 mA?

No, ya que las salidas son de 0-10 VDC. Sin embargo, si el proyecto pide señal en corriente, conviene mirar los equipos programables de la línea X2, como el TCX2.

¿Qué gano frente a un control de todo o nada?

El control PI deja la válvula en la apertura que hace falta, en lugar de abrirla y cerrarla. En consecuencia, la temperatura del cuarto no sube y baja, y el agua fría o caliente se aprovecha mejor.

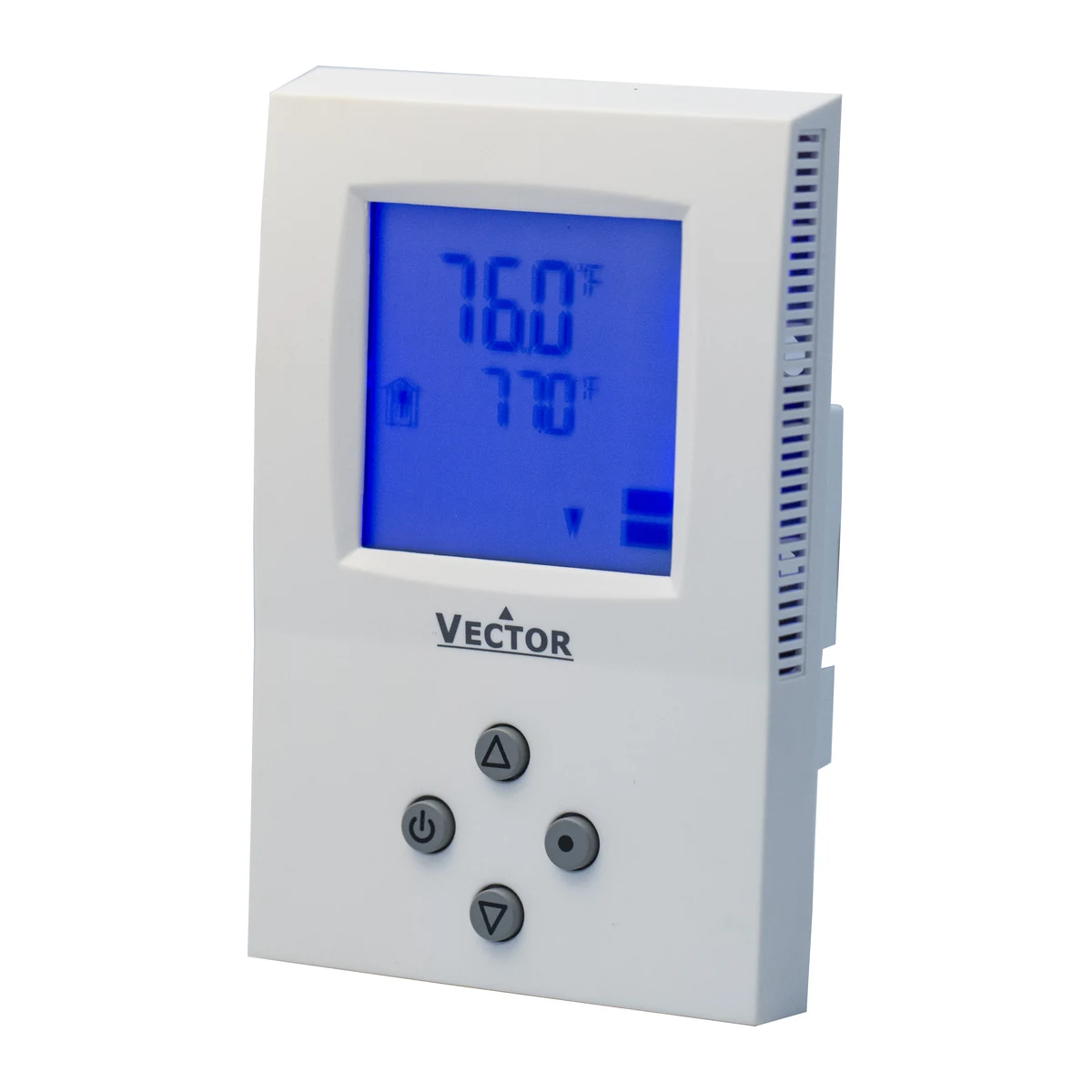

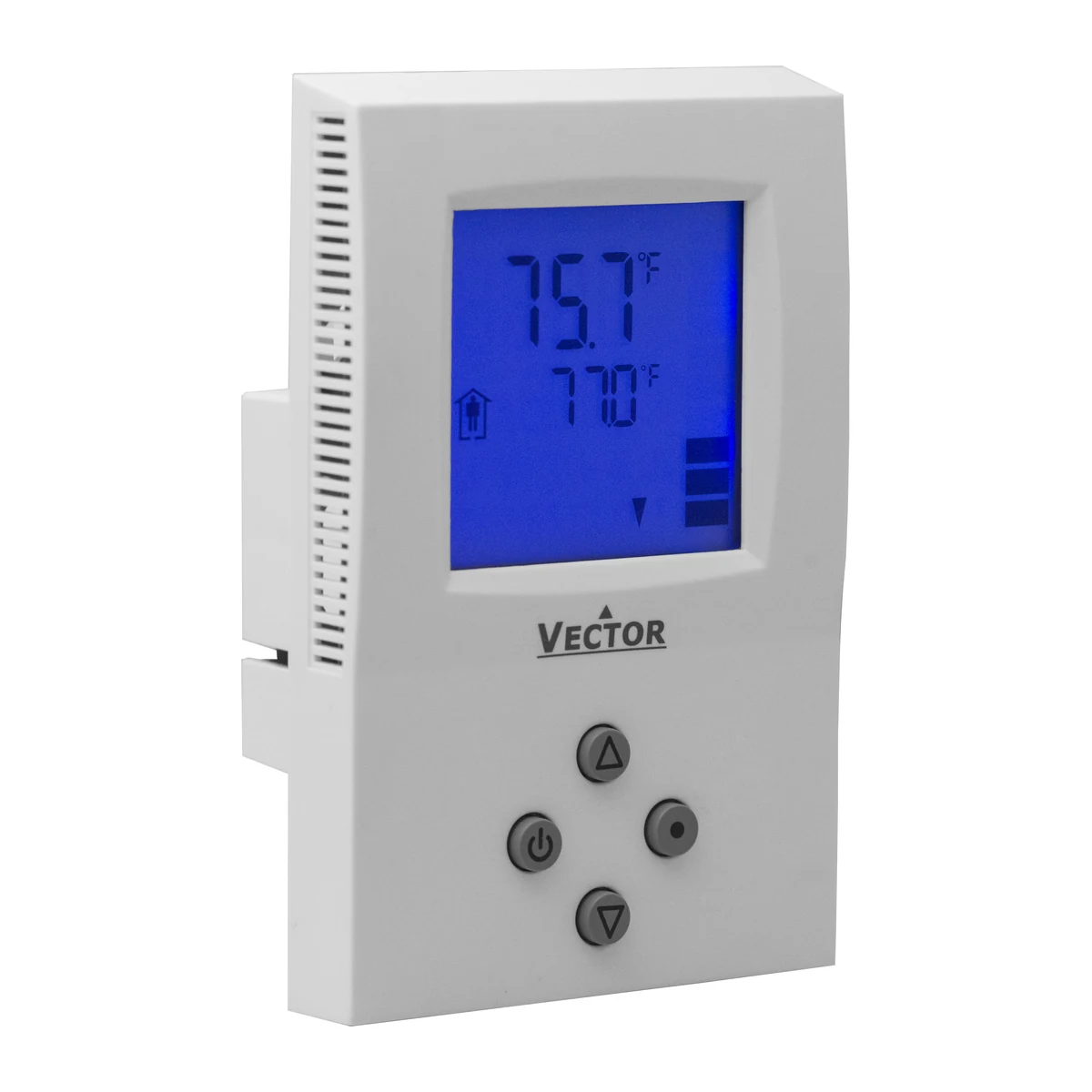

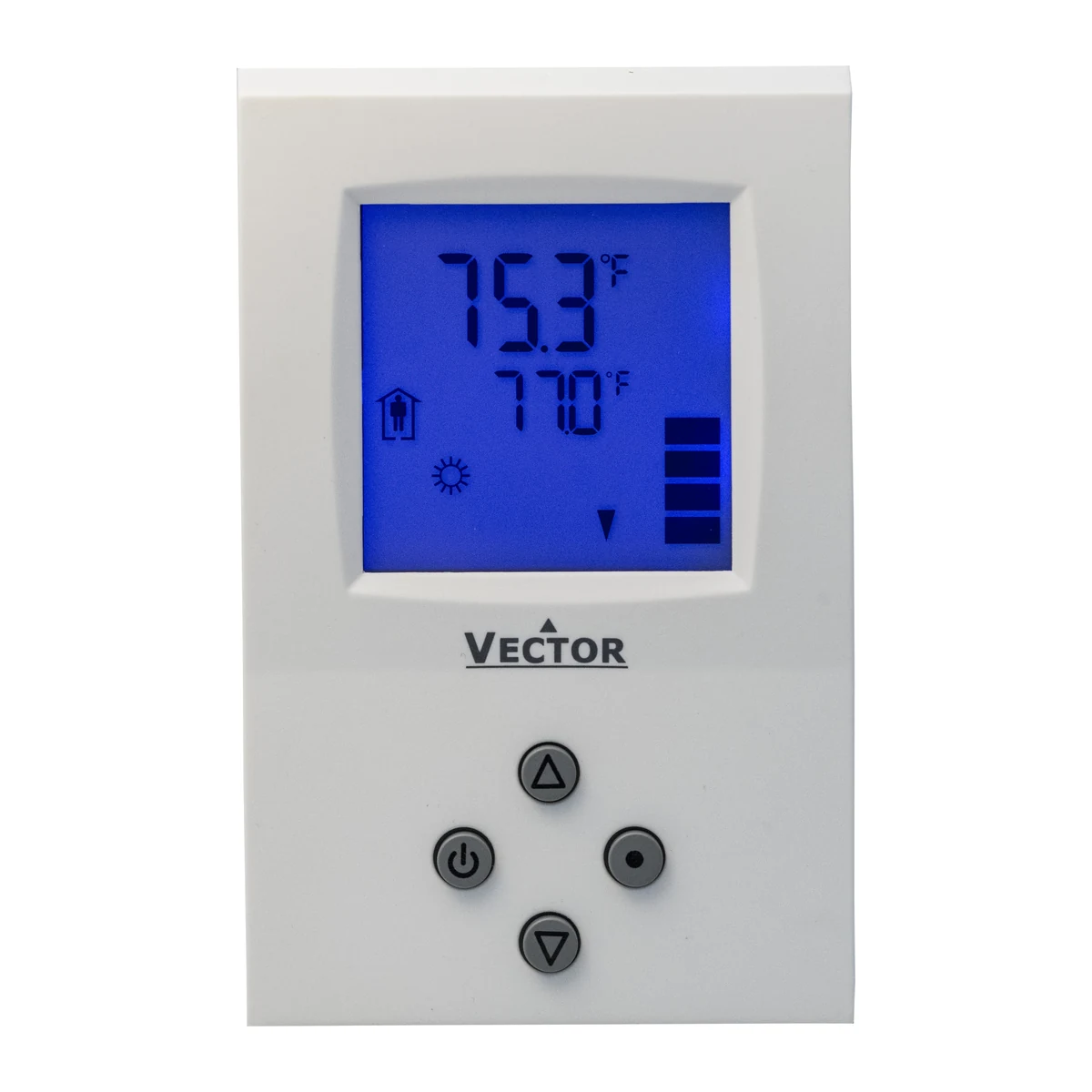

¿Qué cambia con el sufijo -U?

Solo el formato de la caja. La referencia con -U usa caja norteamericana y la que no lo lleva usa caja europea. Por lo demás, son iguales.

¿Por qué las M4 no tienen versión -W01?

Porque ese preajuste deja el equipo en solo frío. Es decir, no tiene sentido en un sistema de 4 tubos, que por definición trabaja frío y calor al tiempo.

¿Se conecta a un sistema BMS?

No de forma directa, dado que no tiene puerto de comunicación. Sin embargo, para Modbus RTU está la serie TRA-F22x. Asimismo, para BACnet conviene mirar los equipos TRI2 y SRD2.

Suministro y soporte técnico

SOLINTECK es distribuidor autorizado de Vector Controls. Por lo tanto, el TLC3-FCR-M se entrega con garantía de fábrica, documentación técnica completa y asesoría de selección. Asimismo, ofrecemos soporte remoto para la configuración de parámetros y referencia cruzada con equipos de otras marcas.

Atendemos proyectos de climatización y automatización de edificios en Latinoamérica. Además, gestionamos despachos internacionales y cotizaciones por volumen. Si necesita ayuda para seleccionar el controlador PI de fan coil adecuado, escríbanos a ventas@solinteck.com.

Precio de referencia en pesos colombianos, calculado a una TRM de 3.550 con IVA del 19% incluido. Sin embargo, el valor final se confirma en la cotización según la tasa vigente. Para despachos fuera de Colombia o cotización en dólares, solicítenos una oferta.
